კატეგორია

GEG260ES 2RS

სფერული დაბლობიანი საკისრები, რომლებიც ასევე ცნობილია, როგორც ერთობლივი საკისრები, არის მექანიკური კომპონენტები, რომლებიც ცალსახად შექმნილია კუთხის არასწორად შეცვლისა და ოსტატური ან მბრუნავი მოძრაობებით დაკავშირებულ ნაწილებს შორის. სტანდარტული ბურთის ან როლიკებით საკისრისგან განსხვავებით, მათ აქვთ სფერულად ფორმის მოცურების კონტაქტის ზედაპირი (შიდა რგოლი), რომლებიც სფერულ გარე რგოლშია. ეს დიზაინი საშუალებას იძლევა გადაადგილება ერთდროულად მრავალი მიმართულებით.

თხოვნის წარდგენა

სფერული ბარის ტარება

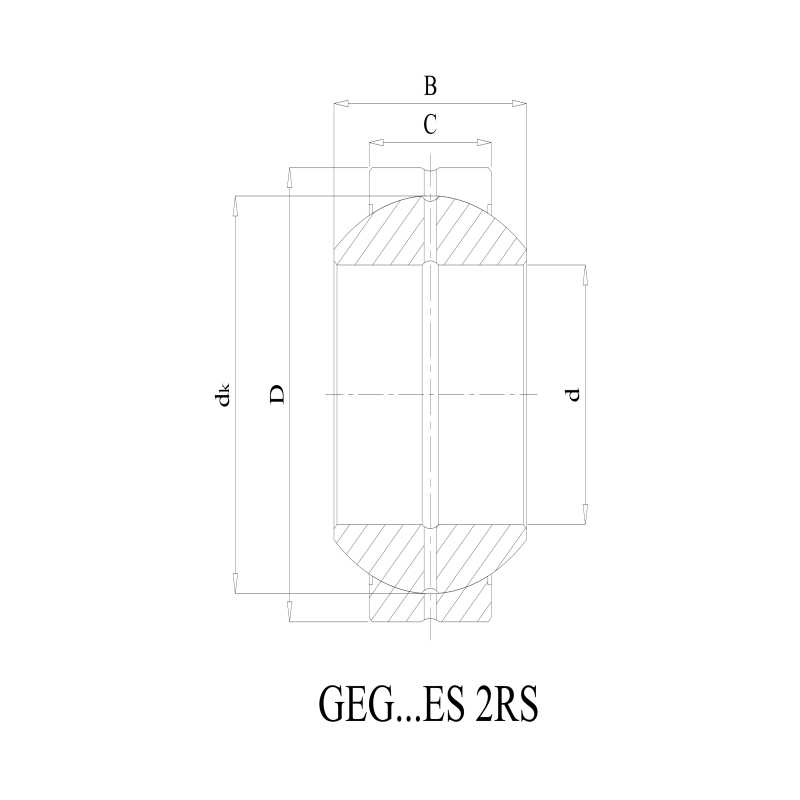

იზო	GEG260ES 2RS
ჭაბურღილის დიამეტრი	d	260 მმ
გარე დიამეტრით	D	400 მმ
სიგანე	B	205 მმ
სიგანის გარე ბეჭედი	C	120 მმ
ძირითადი დინამიური დატვირთვის ნიშანი	Dyn.C	2142 კნ
ძირითადი სტატიკური დატვირთვის ნიშანი	Stat.co	10710 კნ
Raceway დიამეტრის შიდა ბეჭედი	dk	350 მმ
მასობრივი ტარება	82 კგ

სტრუქტურა

ჩვენი სფერული ბარის საკისრები შედგება ორი ძირითადი კომპონენტისგან:

შიდა ბეჭედი:შიდა რგოლში გამოსახულია ამოზნექილი სფერული გარე დიამეტრი, რომელიც მოქმედებს როგორც მოცურების ზედაპირი.
გარე ბეჭედი:გარე რგოლს აქვს შესაბამისი ჩაზნექილი სფერული ჭაბურღილი. ტიპიდან გამომდინარე, გარე რგოლი შეიძლება იყოს მარტივი (სახლების დაჭერისთვის), აქვს ფარას (რადიალური ადგილმდებარეობისთვის), ან მოიცავს ინტეგრალურ ფარას (როდ ბოლო ტიპი). მოცურების საკონტაქტო ზედაპირები, როგორც წესი, ინჟინირებულია სპეციალური დაბალი ხახუნის ხაზებით ან ზედაპირული მკურნალობით, რომ მინიმუმამდე დაიყვანოს აცვიათ და გაუმჯობესდეს შესრულება.

ძირითადი მახასიათებლები

თვითგამორკვევა:მოიცავს მნიშვნელოვან სტატიკურ და დინამიურ შეცდომას (ლილვის გადახრა, სამონტაჟო შეცდომები).
მაღალი დატვირთვის მოცულობა:ინჟინერია, რომ გაუძლოს მაღალი რადიალური დატვირთვები, ღერძული დატვირთვები ან კომბინირებული დატვირთვები სხვადასხვა მიმართულებით.
შოკის შეწოვა:შეუძლია ზემოქმედების დატვირთვისა და ვიბრაციის აორთქლების უნარი.
შენარჩუნების დაბალი ვარიანტები:ბევრ ტიპს აქვს ძლიერი, დალუქვის დიზაინები ან კოროზიისადმი მდგრადი მასალები შენარჩუნების გარეშე ოპერაციისთვის ან მომსახურების გაფართოებული ინტერვალებისთვის მკაცრ პირობებში.
გლუვი მოძრაობა:დაბალი ხახუნის მოცურების ზედაპირები უზრუნველყოფს ზუსტი არტიკულაციას.
კომპაქტური დიზაინი:სივრცის დაზოგვა მრავალჯერადი საკისრებით, რომელიც მიაღწევს მსგავს არტიკულაციას.

პირველადი განაცხადის ინდუსტრიები

სფერული ბარის საკისრები შეუცვლელია საინჟინრო გარემოში, განსაკუთრებით:

საავტომობილო და ტრანსპორტირება:შეჩერების სისტემები, გამაძლიერებელი კავშირები, სატრანსპორტო საშუალებები.
სამრეწველო აპარატები:ჰიდრავლიკური ცილინდრები, მასალების დამუშავების მოწყობილობები, შეფუთვის აპარატები, სასოფლო -სამეურნეო აპარატურა.
სამშენებლო და საინჟინრო აღჭურვილობა:ექსკავატორის ბუმის სახსრები, ამწე კავშირები, მტვირთავები.
სოფლის მეურნეობა:ტრაქტორები, მოსავალი, გუთნები.
სამთო:ძლიერი საკისრები წვრთნებისთვის, კონვეიერებისთვის, ექსტრემალური ტვირთის ქვეშ და დაბინძურების ქვეშ.
ქარის ენერგია:მოედანზე და იავური სისტემები, რომლებიც საჭიროებენ საიმედოობას სხვადასხვა დატვირთვით და ამინდის პირობებში.

ტიპიური პროგრამები მანქანებსა და გარემოში

ეს საკისრები აუცილებელია კრიტიკულ არტიკულატორულ წერტილებში, როგორიცაა:

საყრდენი წერტილები:კავშირის იარაღი, ბერკეტის შეკრებები.
ჰიდრავლიკური/პნევმატური ცილინდრი:ღეროვანი თვალები და კლევები.
საკონტროლო სისტემები:აქტივატორები, კავშირები, რომლებიც მოითხოვს ზუსტი მოძრაობას.
შეჩერების სახსრები:არტიკულირებული სახსრები მანქანებსა და აღჭურვილობაში.
მკაცრი გარემო:გარემო მტვერი, ჭუჭყიანი, ტენიანობა, მაღალი/დაბალი ტემპერატურა და ქიმიკატების ან ზღვის წყლის ზემოქმედება (კოროზიისადმი მდგრადი ვარიანტების გამოყენებით).

ჩვენი ზუსტი ინჟინერირებული სფერული დაბლობები გთავაზობთ საიმედო არტიკულაციის გადაწყვეტილებებს მსოფლიოს უმძიმესი სამრეწველო გამოწვევებისთვის.
