23040 CAW33

სფერული როლიკებით ტარდება უაღრესად ინჟინერირებული მოძრავი ელემენტის ტარება, რომელიც მიზნად ისახავს ოპერაციული პირობების მოთხოვნით. მისი განმსაზღვრელი თვისებაა თვითგამორკვევის შესაძლებლობა. ეს ავტომატურად ანაზღაურებს ლილვისა და საცხოვრებელს შორის არასწორად შეცვლას, რაც გამოწვეულია სამონტაჟო შეცდომებით, ლილვის გადახრით ან საძირკვლის მოგვარებით (ჩვეულებრივ, 1.5 ° - 3 ° -მდე). ეს უნიკალური უნარი მათ იდეალურ გადაწყვეტას ხდის პროგრამებისთვის, რომლებიც მოიცავს მძიმე დატვირთვას, შოკის დატვირთვას და სიტუაციებს, როდესაც გარკვეული მოქნილობა გარდაუვალია.

თხოვნის წარდგენა

სფერული ატრაქციონი

იზო	23040 CAW33
გოსტ	3003140 ს
ჭაბურღილის დიამეტრი	d	200 მმ
გარე დიამეტრით	D	310 მმ
სიგანე	B	82 მმ
ძირითადი დინამიური დატვირთვის ნიშანი	C	580 კვ
ძირითადი სტატიკური დატვირთვის ნიშანი	C0	1310 კვ
მითითების სიჩქარე		670 რ/წთ
შეზღუდვის სიჩქარე		850 რ/წთ
მასობრივი ტარება	23.59 კგ

სტრუქტურული დიზაინი

ტარების შემადგენლობაში შედის ოთხი ძირითადი კომპონენტი:

შიდა ბეჭედი:გააჩნია ორი raceways ნეკნები როლიკებით მითითებისთვის.
გარე ბეჭედი:აქვს ჩაკეტილი სფერული საყრდენი ადგილი თავის ჭაბურღილში. ამ სარბენი ხრტილის ცენტრი ემთხვევა ტარების ცენტრს, რაც საშუალებას აძლევს თვითშეფასებას.
როლიკერები:ბარელზე ფორმის (სფერული) როლიკებით, სიმეტრიული ან ასიმეტრიული, თავისუფლად გაიარეთ გარე რგოლის სფერული ბილიკით, რომელიც საშუალებას იძლევა დახრილი და როტაცია.
გალიაში:პოზიციები და ჰყოფს როლიკებს, ამცირებს ხახუნს და სახელმძღვანელო როტაციას. გალიები, როგორც წესი, დამზადებულია დაჭრილი ფოლადის ან დამუშავებული სპილენძისგან. ტარების სახლებში ორი რიგები როლიკებით მაღალი დატვირთვის სიმძლავრისთვის.

ძირითადი მახასიათებლები

უმაღლესი თვითშეფასება:მოითმენს მნიშვნელოვან ლილვის შეცდომას, იცავს ტარების სტრესისა და ნაადრევი უკმარისობისგან, მომსახურების ხანგრძლივობას.
განსაკუთრებული დატვირთვის მოცულობა:ბარელზე როლიკები ინარჩუნებენ დიდ კონტაქტის არეალს სფერული გარე სარბენი ბილიკით, რაც საშუალებას იძლევა ძალიან მაღალი რადიალური დატვირთვის მოცულობა და ზომიერი ორმხრივი ღერძული დატვირთვის მართვა.
სიმტკიცე და შოკის წინააღმდეგობა:მტკიცე კონსტრუქცია ახდენს მძიმე დატვირთვას, ზემოქმედების დატვირთვას და ვიბრაციებს ეფექტურად.
შიდა გეომეტრია:უზრუნველყოფს როლიკერის ეფექტურ ხელმძღვანელობას, სტრესის განაწილებასაც კი, დაბალი ხახუნის და გამაგრილებელი ტემპერატურა.
შენარჩუნების მარტივია (Tapered ჭაბურღილის დიზაინი):ვერსიები, რომელთაც აქვთ ჭაბურღილი და ადაპტერის ყდის, ხელს უწყობენ ცილინდრული ლილვებზე ადვილად დამონტაჟებას და დემონტაჟს მხრების გარეშე.

ტიპიური პროგრამები

სფერული როლიკებით საკისრები არის სამუშაოები ბევრ მძიმე ინდუსტრიაში და მომთხოვნი გარემოში, მათ შორის:

მძიმე მანქანა: სამთო აღჭურვილობა (გამანადგურებლები, ქარხნები), მეტალურგიული მცენარეები (მოძრავი ქარხნები), ცემენტის წარმოება (ნედლეული ქარხნები, ღუმელები).
მასალის მართვა: ვიბრაციული ეკრანები, დიდი კონვეიერები, თაიგულების ლიფტები.
ელექტროენერგიის თაობა: ქარის ტურბინის გადაცემათა კოლოფი, ჰიდროელექტროსადგურის მცენარეები, გადაცემათა კოლოფი.
სხვა სექტორები: ქაღალდის აპარატები, საზღვაო ძრავის სისტემები, სარკინიგზო ღერძის ყუთები (გარკვეული დიზაინები), დამხმარე როლიკები და ზოგადი სამრეწველო წამყვანი მხარდაჭერა.

წინა სიახლეები

NJ416

შემდეგი ამბები

NJ415

დაგვიკავშირდით

დაკავშირებული პროდუქტები

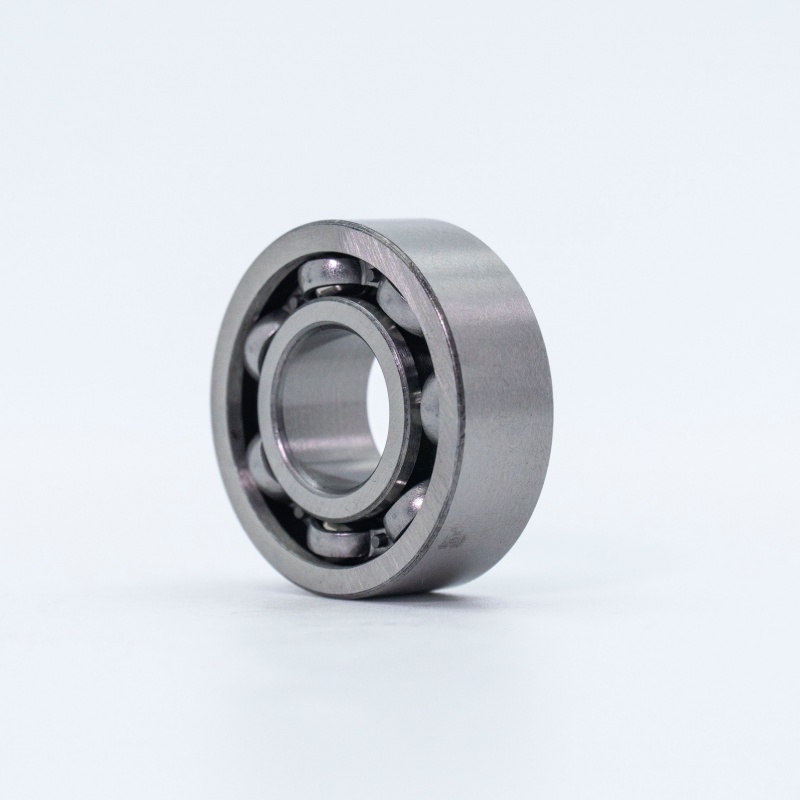

6930 ZZ

ღრმა ღარიანი ბურთის ტარება არის ერთ - ერთი ყველაზე ფართოდ გამოყენებული მოძრავი საკისრები. იგი შედგება შიდა რგოლიდან, გარე რგოლიდან, ფოლადის ბურთებით და გალიაში (ან დალუქვის კომპონენტები). ღრმა ღარიანი საყრდენი შიდა და გარე რგოლებზე საშუალებას აძლევს მას გაუძლოს რადიალურ დატვირთვას და შეზღუდული…

დაწვრილებით

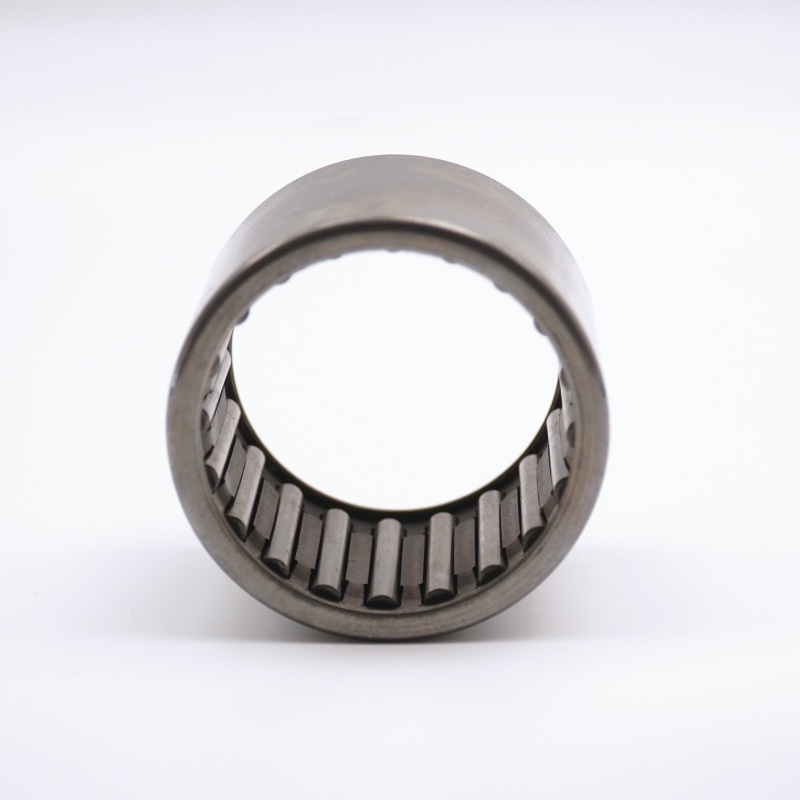

HK3012
