GEG160ES

関節ベアリングとも呼ばれる球状のプレーンベアリングは、接続された部品間の角度の不整合と振動または回転の動きに対応するように独自に設計された機械的成分です。標準のボールまたはローラーベアリングとは異なり、それらは、一致する球面の外側のリング内で明確にする球状のスライディング接触面（内側のリング）を特徴としています。この設計により、複数の方向に同時に移動できます。

リクエストを送信します

球状のプレーンベアリング

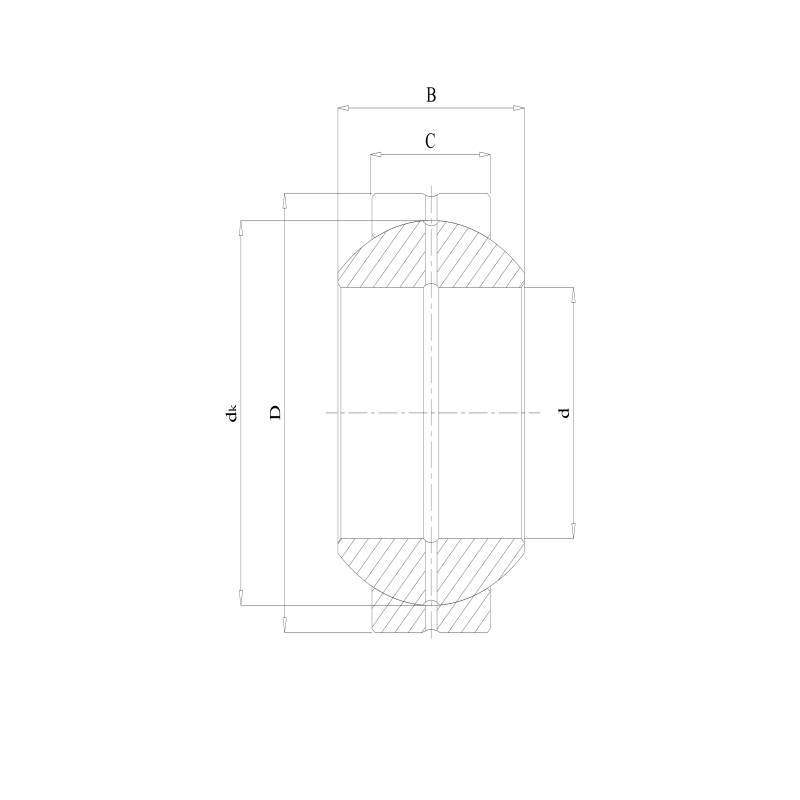

ISO	GEG160ES
直径のボア	d	160 mm
外径	D	260 mm
幅	B	135 mm
幅の外側のリング	C	80 mm
基本的な動的負荷定格	dyn.c	918 kn
基本的な静的負荷定格	stat.co	4590 kn
レースウェイの直径内側のリング	dk	225 mm
質量ベアリング	25 kg

構造

私たちの球形のプレーンベアリングは、2つの主要な成分で構成されています。

インナーリング：内側のリングは、スライド面として機能する凸球体の外径を特徴としています。
アウターリング：外側のリングには、一致する凹面球体があります。タイプに応じて、外側のリングは単純で（ハウジングに押し込むため）、フランジ（放射状の位置用）を特徴とするか、積分シャンク（ロッドエンドタイプ）が含まれます。スライド接点表面は通常、摩耗を最小限に抑え、性能を向上させるために、特別な低摩擦ライニングまたは表面処理で設計されています。

重要な特性

自己調整：重要な静的および動的な不整合（シャフトのたわみ、取り付けエラー）に対応します。
高負荷容量：さまざまな方向に高い放射状荷重、軸荷重、または組み合わせ荷重に耐えるように設計されています。
衝撃吸収：衝撃負荷と振動を減衰させることができます。
メンテナンスの低いオプション：多くのタイプは、メンテナンスのない操作または過酷な条件での拡張サービス間隔のための堅牢でシールレスデザインまたは耐腐食性材料を備えています。
スムーズな動き：低摩擦の滑り表面は、正確な表現を保証します。
コンパクトデザイン：同様の関節を達成する複数のベアリングと比較して、スペース節約。
