カテゴリ
GE17ES
関節ベアリングとも呼ばれる球状のプレーンベアリングは、接続された部品間の角度の不整合と振動または回転の動きに対応するように独自に設計された機械的成分です。標準のボールまたはローラーベアリングとは異なり、それらは、一致する球面の外側のリング内で明確にする球状のスライディング接触面（内側のリング）を特徴としています。この設計により、複数の方向に同時に移動できます。
球状のプレーンベアリング
| ISO | GE17ES | |
| 直径のボア | d | 17 mm |
| 外径 | D | 30 mm |
| 幅 | B | 14 mm |
| 幅の外側のリング | C | 10 mm |
| 基本的な動的負荷定格 | dyn.c | 12.72 kn |
| 基本的な静的負荷定格 | stat.co | 63.6 kN |
| レースウェイの直径内側のリング | dk | 25 mm |
| 面取りの寸法がありました | R1 | 0.3 mm |
| 面取りの寸法外側のリング | R2S | 0.3 mm |
| 質量ベアリング | 0.041 kg | |
構造
私たちの球形のプレーンベアリングは、2つの主要な成分で構成されています。
- インナーリング：内側のリングは、スライド面として機能する凸球体の外径を特徴としています。
- アウターリング：外側のリングには、一致する凹面球体があります。タイプに応じて、外側のリングは単純で（ハウジングに押し込むため）、フランジ（放射状の位置用）を特徴とするか、積分シャンク（ロッドエンドタイプ）が含まれます。スライド接点表面は通常、摩耗を最小限に抑え、性能を向上させるために、特別な低摩擦ライニングまたは表面処理で設計されています。
重要な特性
- 自己調整：重要な静的および動的な不整合（シャフトのたわみ、取り付けエラー）に対応します。
- 高負荷容量：さまざまな方向に高い放射状荷重、軸荷重、または組み合わせ荷重に耐えるように設計されています。
- 衝撃吸収：衝撃負荷と振動を減衰させることができます。
- メンテナンスの低いオプション：多くのタイプは、メンテナンスのない操作または過酷な条件での拡張サービス間隔のための堅牢でシールレスデザインまたは耐腐食性材料を備えています。
- スムーズな動き：低摩擦の滑り表面は、正確な表現を保証します。
- コンパクトデザイン：同様の関節を達成する複数のベアリングと比較して、スペース節約。
主要なアプリケーション産業
球状のプレーンベアリングは、特に次のような要求の多いエンジニアリング環境に不可欠です。
- 自動車と輸送：サスペンションシステム、ステアリングリンク、ドライブトレイン。
- 産業機械：油圧シリンダー、材料処理機器、包装機械、農業機械。
- 建設およびエンジニアリング機器：掘削装置ブームジョイント、クレーンリンケージ、ローダー。
- 農業：トラクター、ハーベスター、プラウ。
- 鉱業：ドリル、コンベア、極端な荷重と汚染の下のクラッシャーのための堅牢なベアリング。
- 風力エネルギー：さまざまな負荷や気象条件の下で信頼性を必要とするピッチおよびヨーシステム。
機械と環境の典型的なアプリケーション
これらのベアリングは、次のような重要な明確な点で不可欠です。
- ピボットポイント：リンケージアーム、レバーアセンブリ。
- 油圧/空気圧シリンダー：ロッドの目とクレビス。
- 制御システム：アクチュエーター、正確な動きを必要とするリンケージ。
- サスペンションジョイント：車両と機器の関節が明確になっています。
- 厳しい環境：ほこり、汚れ、湿気、高/低温、化学物質または海水への曝露を備えた環境（腐食耐性バリアントを利用）。
当社の精密に設計された球面プレーンベアリングは、世界で最も厳しい産業上の課題のための信頼できるアーティキュレーションソリューションを提供します。
お問い合わせ
関連製品
NUP313
円筒形のローラーベアリングは、高い放射状負荷に対応するように特別に設計されたローリングベアリングです。それらの主要なローリング要素は、レースウェイと直線的な接触をする円筒形のローラーです。この設計により、純粋な放射状の力の取り扱いに非常に効果的になり、さまざまな産業用途で重要なコンポーネントとして機能します。比較…
UCP205-16
UCシリーズベアリングは、アダプタースリーブを備えた標準化された、広く使用されている枕カバーベアリングユニットを指します。コアには、鋳鉄製のハウジングの一致する球形の穴に収まるように設計された球面外径（SPB）を特徴とする深い溝ボールベアリングがあります。メトリックの寸法に準拠して、このシリーズは…

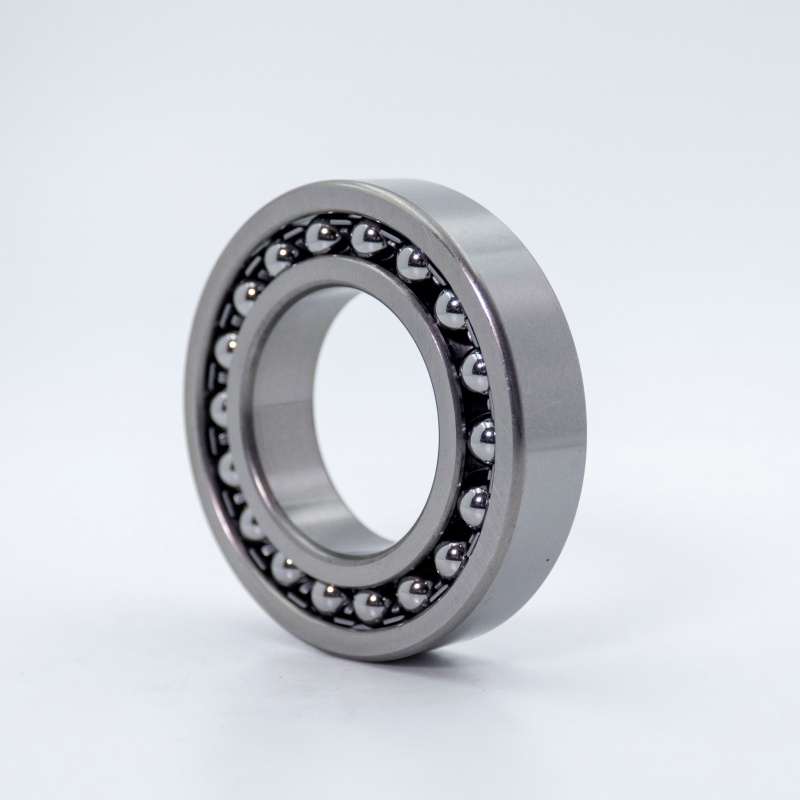

2214
