קָטֵגוֹרִיָה

UCC202-10

מסבי סדרת UC מתייחסים לסטנדרט, משומש באופן נרחב כרית בלוק כרית יחידות מיסב עם שרוולי מתאםו בבסיסם יש מיסב כדור חריץ עמוק הכולל א קוטר חיצוני כדורי (SPB) נועד להשתלב בשעמם הכדורי התואם של דיור ברזל יצוק. דבק ב מידות מטריות, סדרה זו מהונדסת באופן ספציפי ליישומים תעשייתיים הדורשים קיבולת עומס גבוהה, התקנה ישירה וביצועים אמינים.

הגש בקשה

מסבי סדרת UC

ISO	UCC202-10
נושאת מספר	UC202-10
דִיוּר	C202

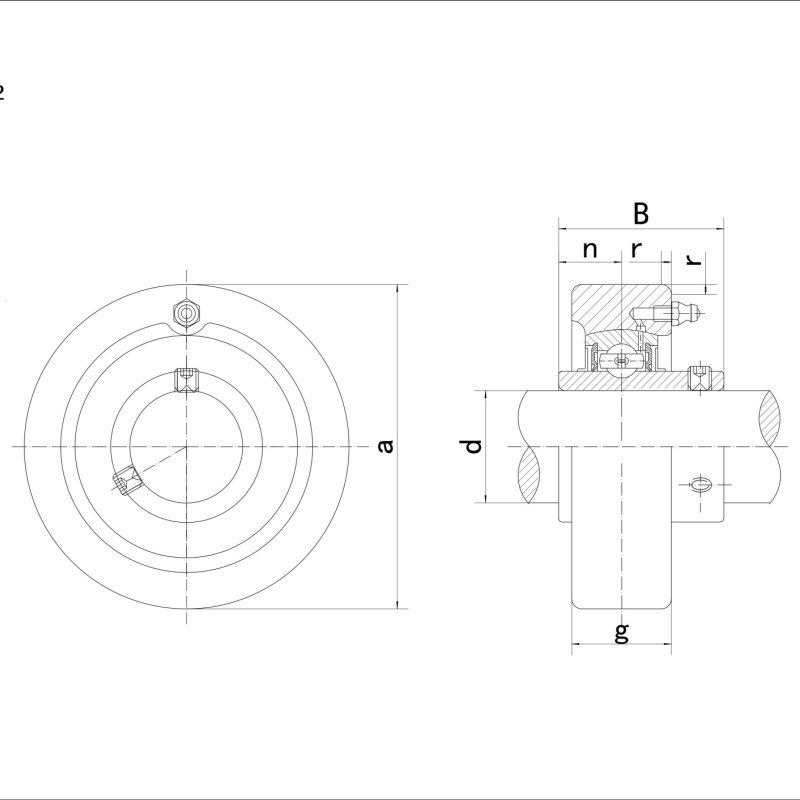

קוטר נשא	1d	5/8 אינץ '
רוחב כללי	a	2.8346 אינץ '
רוחב דיור	g	25/32 פנימה
מימד צ'אמפר	r	0.079 אינץ '
רוחב טבעת פנימי	B	1.2205 בתוך
מרכז הנושא מסוף הנושא	n	0.5 אינץ '
מיסב המוני	0.5 ק"ג

מבנה מסבי סדרת UC

יחידת מיסב UC טיפוסית כוללת את רכיבי המפתח הבאים:

דיור בלוק כריות:בדרך כלל עשוי מברזל יצוק או ברזל רקיע (למשל, סיומת UC-P), הכוללים חורי הרכבה (בסיס בלוק פלאמר, עם חורי בריח או חורים טופחים), ומספקים תמיכה ויציבות איתנה.
מיסב כדור חריץ עמוק חיצוני חיצוני:למיסב טבעת פנימית שנועדה להתאים לפיר גלילי סטנדרטי (למשל, סובלנות H7). הטבעת החיצונית שלה כוללת א משטח חיצוני כדורי זה מושב בתוך השעמם הכדורי של הדיור.
סידור איטום:מצויד בחותמות משני הצדדים (בדרך כלל גומי כמו NBR או FKM) כדי למנוע ביעילות את חדירת המזהמים, לכלוך ולחות תוך שמירה על חומר סיכה פנימי.
מכשיר נעילה:בעיקר משתמש ב- AN שרוול מתאם (סוג אקסצנטרי או נסיגה) בשילוב עם אגוז מנעול ומכונת כביסה. מנגנון ייחודי זה מאפשר לאבטח היטב את המיסב לפיר באמצעות חיכוך, ומפשט מאוד תהליכי הרכבה ופירוק. (הערה: כמה גרסאות UC משתמשות בטבעת פנימית משועממת מחודדת עם שרוול מתאם מחודד).

מאפייני מפתח של מסבי סדרת UC

יכולת יישור עצמי:ההתאמה הכדורית בין הטבעת החיצונית לבין נשא הדיור מאפשרת להתאים את המיסב יישור מוטעה של פיר קטן (בדרך כלל עד ± 3 °), מפצה על שגיאות התקנה או הסטת פיר.
התקנה ותחזוקה קלה:עיצוב היחידה המורכב מראש, בשילוב עם מערכת נעילת שרוול המתאם, מאפשר מהיר במיוחד ונטול כלים הרכבה/פירוק על פירים גליליים, צמצום עלויות השבתה ותחזוקה.
איטום מעולה:כלבי ים סטנדרטיים מציעים הגנה מצוינת מפני סביבות קשות, ומרחיבות את החיים הנושאים.
יכולת עומס חזקה:בית הברזל יצוק יציב ובניית נושאת כדור החריץ העמוקה מספקים טוב יכולת עומס רדיאלית ומתון יכולת עומס צירית.
תאימות רחבה והחלפות::מיוצר לסטנדרטים מטריים של ISO (IS), ומבטיח קלות החלפה ומקור של חלקי חילוף ברחבי העולם.

יישומים של מסבי סדרת UC

הודות לעמידותם, קלות השימוש והביצועים האמינים שלהם, מסבי UC נמצאים במגוון עצום של תעשיות ויישומים:

מכונות חקלאיות (טרקטורים, קצרים, אדניות)
העברת ציוד (מסועי חגורה, מסועי גלילה)
מערכות אוורור ו- HVAC (מעריצים)
מכונות טיפול בחומרים
ציוד בנייה
קווי עיבוד מזון ומשקאות
מכונות טקסטיל
כוננים תעשייתיים כלליים (מנועים, תיבות הילוכים, גלגלות)

בחירת מסבי סדרת UC פירושה בחירה אמינות, יעילות עלות ויעילות תפעולית.
