NU1015

מסבי גלילה גליליים הם מיסבים מתגלגלים המיועדים במיוחד כדי להתאים לעומסים רדיאליים גבוהים. האלמנטים המתגלגלים העיקריים שלהם הם גלילים גליליים שיוצרים קשר לינארי עם המירוצים. עיצוב זה הופך אותם ליעילים במיוחד בטיפול בכוחות רדיאליים טהורים, המשמשים כמרכיבים קריטיים במגוון עצום של יישומים תעשייתיים. בהשוואה למסבי כדור באותו גודל, הם מציעים יכולת נשיאת עומס רדיאלית גבוהה משמעותית.

הגש בקשה

מיסב גליליות גלילי

ISO	NU1015
Гос	32115
קוטר נשא	d	75 מ"מ
קוטר חיצוני	D	115 מ"מ
רוֹחַב	B	20 מ"מ
דירוג עומס דינאמי בסיסי	C	38.2 ק"ש
דירוג עומס סטטי בסיסי	C0	46.9 ק"ש
מהירות הפניה		4100 r/min
מהירות מגבילה		3400 r/min
מִשׁקָל	0.74 ק"ג

מבנה מסבי גלילה גליליים

מיסב גליל גלילי טיפוסי מורכב מהמרכיבים העיקריים הבאים:
1. טבעת חיצונית:בדרך כלל כולל צלעות או אוגנים קבועים משני הצדדים או משני הצדדים כדי לספק הנחיות ציריות לגלילים.
2. טבעת פנימית:בדרך כלל יש גם צלעות או אוגנים להנחיות הרים. בהתאם לעיצוב, הטבעת הפנימית יכולה להיות אינטגרלית עם צלעות או ניתנת להפרדה (מקלה על הרכבה).
3. גלילים גליליים:אלמנטים גליליים גליליים מדויקים שהם רכיבי הנשיאה הנושאים עומס. אורך הגלגל הוא בדרך כלל מעט פחות מקוטרם.
4. כלוב (שומר):מפריד בין הגלילים באופן שווה, מונע מהם לשפשף זה את זה ומנחה אותם נכון בתוך המירוצים. חומרי כלוב כוללים פלדה, פליז או פולימרים (למשל, פוליאמיד/ניילון).

מאפייני מסבי גלילה גליליים

יכולת עומס רדיאלית גבוהה:עיצוב מגע הקו מאפשר להם להתמודד עם עומסים רדיאליים גבוהים משמעותית מאשר מסבי כדור בגודל זהה.
קשיחות רדיאלית גבוהה:קשיחות מצוינת בכיוון הרדיאלי, וכתוצאה מכך עיוות מינימלי תחת עומס.
חיכוך נמוך:התנגדות לגלגול נמוכה תורמת ליעילות גבוהה.
יכולת במהירות גבוהה:מיסבים מעוצבים היטב (במיוחד עם כלובים קלים) מתאימים למהירויות סיבוב גבוהות.
הפרדה:סוגים רבים (למשל, NU, NJ עיצובים) כוללים טבעות נפרדות (פנימיות ו/או חיצוניות), מפשטים את ההתקנה, פירוק ותחזוקה.
יכולת עומס צירית מוגבלת:בדרך כלל יכול להתאים רק לעומסים צירים קטנים מאוד (תלוי בעיצוב צלעות), או לדרוש שילוב עם מיסבים אחרים כדי להתמודד עם כוחות צירים.

יישומים של מסבי גלילה גליליים

מסבי גלילה גליליים נמצאים בשימוש נרחב ביישומים הדורשים יכולת עומס רדיאלית גבוהה ונוקשות:

מנועים וגנרטורים חשמליים:תמיכה ברוטור.
תיבות הילוכים ומפחיות:תמיכה בפיר הילוכים.
טחנות מתגלגלות:גליל עבודה וגיבוי גליל.
משאבות ומדחסים:תמיכה בפיר.
מסכים רוטטים:טיפול בעומסי רטט.
מכונות בנייה:טבעות משרפות במחופרים, מנופים.
טורבינות רוח:מיסבי פיר עיקריים.
צירי כלי מכונה:כאשר קשיחות גבוהה ודיוק הם קריטיים.
מכונות דפוס:תמיכה בצילינדר.

מסבי גלילה גליליים באיכות מובחרת מבטיחים אמינות קריטית למשימה כאשר יכולת העומס הרדיאלית המרבית אינה ניתנת למשא ומתן.

חדשות קודמות

Nup203

החדשות הבאות

NU1014

צרו קשר

מוצרים קשורים

UC216

מיסבי סדרת UC מתייחסים ליחידות מיסב כדורי כדורי כרית רגילים, בשימוש נרחב עם שרוולי מתאם. בבסיסם מיסב כדור חריץ עמוק הכולל קוטר חיצוני כדורי (SPB) שנועד להתאים לשעמם הכדורי התואם של בית ברזל יצוק. בדבקת הממדים המטריים, הסדרה הזו היא ...

קרא עוד 🡥

NUP2304

קרא עוד 🡥

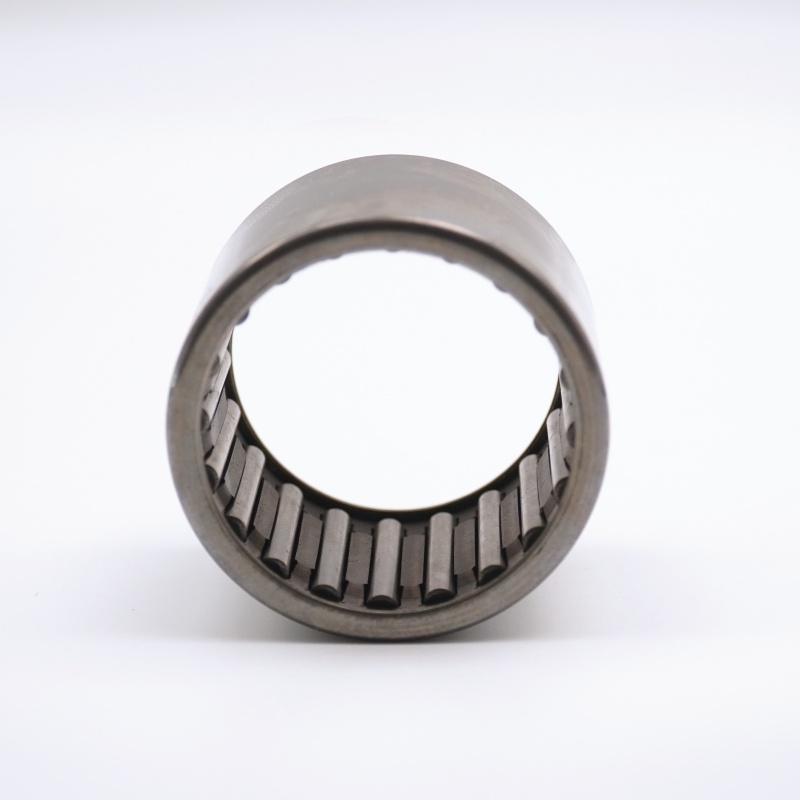

HK2216

מסבי גלילה מחט משתמשים בגלילים גליליים עם יחס אורך לקוטר העולה על 4: 1. גיאומטריה "דמוית מחט" זו מאפשרת יכולת עומס רדיאלית יוצאת דופן בחתכים רוחביים קומפקטיים במיוחד, ומספקת יעילות חלל מעולה בהשוואה למסבי כדור בעלי מידות שוות ערך.

קרא עוד 🡥

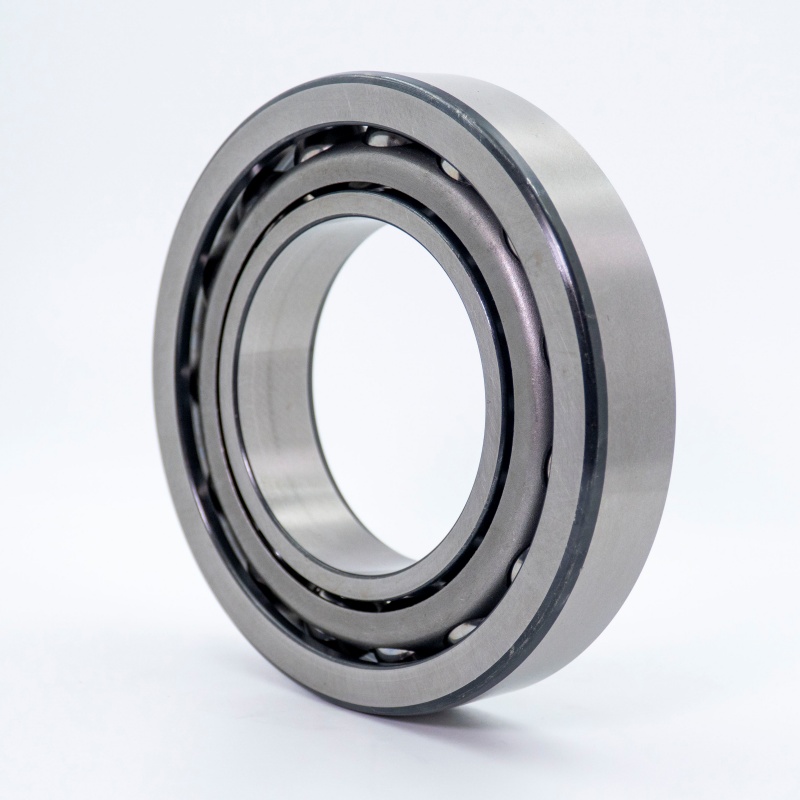

7013 AC
