K7X9X7

מסבי גלילה מחט משתמשים בגלילים גליליים עם יחס אורך לקוטר העולה על 4: 1. גיאומטריה "דמוית מחט" זו מאפשרת יכולת עומס רדיאלית יוצאת דופן בחתכים רוחביים קומפקטיים במיוחד, ומספקת יעילות חלל מעולה בהשוואה למסבי כדור בעלי מידות שוות ערך.

הגש בקשה

מסבי גלילה מחט

ISO	K7X9X7
טבעת פנימית בקוטר מסלול	FW	7 מ"מ
קוטר חיצוני	Ew	9 מ"מ
רוֹחַב	לִפנֵי הַסְפִירָה	7 מ"מ
דירוג עומס דינאמי בסיסי	C	0.83 ק"ש
דירוג עומס סטטי בסיסי	C0	0.85 ק"ש
מהירות מגבילה		16800 r/min
מיסב המוני	0.0006 ק"ג

התמוטטות מבנית

רכיבי המפתח כוללים:

טבעת חיצונית: בדרך כלל עם מסלול מסלול (סוגים נטולי CAGLESS השמיט טבעת חיצונית)
גלילי מחט: גלילי קרקע מדויקים משדר עומס באמצעות קשר קו
כְּלוּב: פליז/פלדה/גלילי מרווח חומר פולימרים (סוגים חסרי Cagure לא כולל כלוב)
טבעת פנימית: רכיב אופציונלי (למשל, סוג NA עם טבעת פנימית, סוג RNA ללא)

מערכת סיווג

על ידי עיצוב: השלמה מלאה (עומס גבוה), כלוב (מסוגל במהירות גבוהה)
לפי פונקציה: רדיאלי, דחף, מיסבי שילוב
סוגים מיוחדים: אוגנים (מיקום צירי), יישור (פיצוי יישור לא נכון)

יתרונות טכניים

תכונה	תועלת הנדסית
קטע אולטרה-דק	חוסך שטח רדיאלי של 60%
צפיפות עומס גבוהה	קיבולת גבוהה יותר של 300% לעומת כדורים
התנגדות הלם	קשר קו מפיץ לחץ
דיוק סיבוב	± 0.03 מ"מ למערכות דיוק
הערה: הגבלת המהירות משתנה לפי חומר כלוב

יישומים בתעשייה

רכב: שידורים (למשל, JTEKT NK17/20), מוטות חיבור
רובוטיקה: מפרקים מנוסחים (סוג השלמה מלא נפוץ)
חלל: מיסבי תמיכה ברוטור של APU
רְפוּאִי: סיבוב סורק CT סורק (גרסאות Safe-Safe)
בְּנִיָה: כונני משאבה הידראוליים (Timken Tor 47)

הסתגלות סביבתית

מַצָב	פתרון מומלץ
טמפרטורה גבוהה	גלילים מצופים קרמיקה + כלובים מיוחדים
מדיה מאכלת	נירוסטה מלאה (סיומת SS)
אזורים מזוהמים	חותמות מגע עם כפול-ליפ (2Rs)
מהירות גבוהה במיוחד	כלובי פולימר + שימון אוויר נפט

חדשות קודמות

NU320

החדשות הבאות

NU319

צרו קשר

מוצרים קשורים

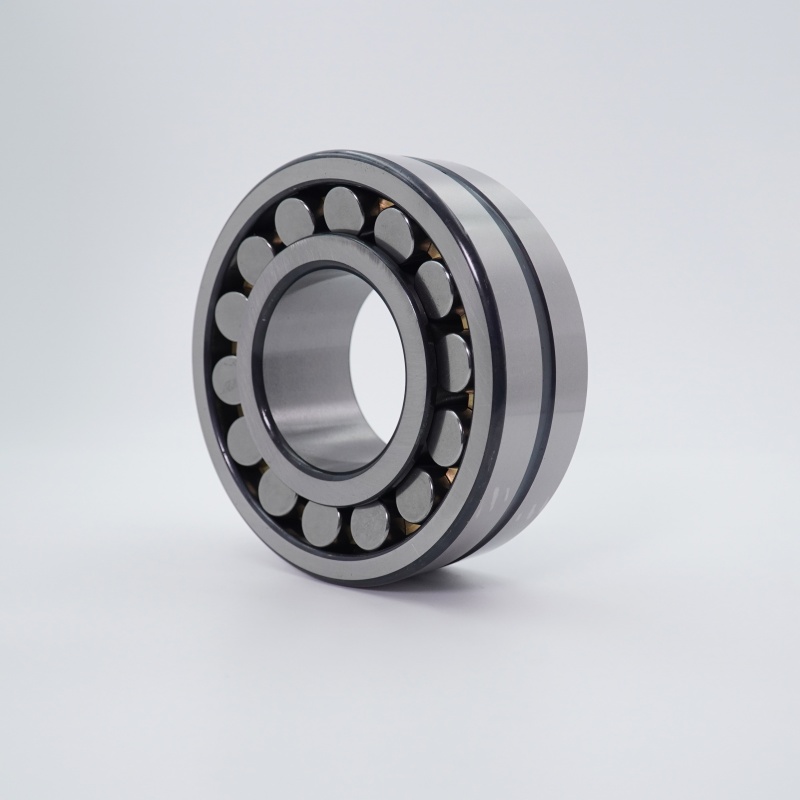

22213 KMBW33

רולר כדורי מיסב ISO 22213 KMBW33 GOST 113513 H שרוול לא. קוטר נשא H313 D 65 מ"מ קוטר חיצוני D 120 מ"מ רוחב B 3 31 מ"מ דירוג עומס דינאמי בסיסי C 90 kN דירוג עומס סטטי בסיסי C0 117 ק"ג מהירות התייחסות 2200 r/min מהירות הגבלה 1700 r/min הנושאת 1.526 ק"ג תכנון מבני העיצוב הנושאים ארבעה רכיבים עיקריים: טבעת פנימית: תכונות שני מסלעים עם רצים עם ריצות רצועות ריצות עם ריצות.

קרא עוד 🡥

K15x21x15

קרא עוד 🡥

7207 ג

מיסבי כדור מגע זוויתיים (ACBBS) הם יחידות מיסב מהונדסות מדויקות המיועדות באופן ייחודי לטפל בעומסים רדיאליים וציריים משולבים, בו זמנית. בניגוד למסבי כדור חריצים עמוקים סטנדרטיים, הם משלבים זוויות מגע (בדרך כלל בין 15 ° עד 40 °), ומאפשרות להם לתמוך בכוחות צירים משמעותיים בכיוון אחד, לרוב לצד כוחות רדיאליים מתונים. זֶה…

קרא עוד 🡥

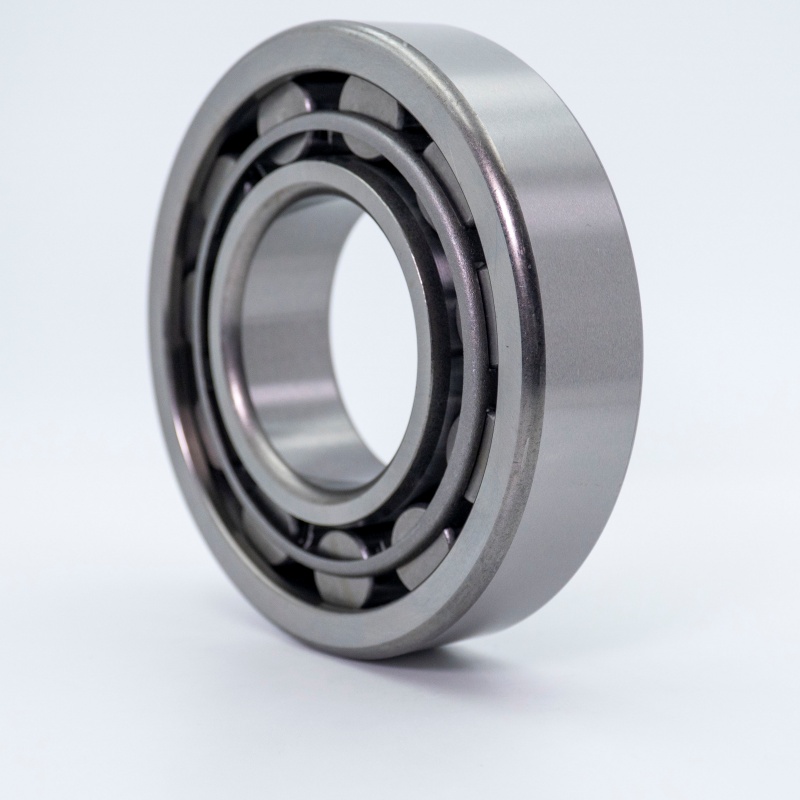

NU1024
