K6X9X8

מסבי גלילה מחט משתמשים בגלילים גליליים עם יחס אורך לקוטר העולה על 4: 1. גיאומטריה "דמוית מחט" זו מאפשרת יכולת עומס רדיאלית יוצאת דופן בחתכים רוחביים קומפקטיים במיוחד, ומספקת יעילות חלל מעולה בהשוואה למסבי כדור בעלי מידות שוות ערך.

הגש בקשה

מסבי גלילה מחט

ISO	K6X9X8
טבעת פנימית בקוטר מסלול	FW	6 מ"מ
קוטר חיצוני	Ew	9 מ"מ
רוֹחַב	לִפנֵי הַסְפִירָה	8 מ"מ
דירוג עומס דינאמי בסיסי	C	1.25 ק"נ
דירוג עומס סטטי בסיסי	C0	1.09 ק"ש
מהירות מגבילה		17800 r/min
מיסב המוני	0.0008 ק"ג

התמוטטות מבנית

רכיבי המפתח כוללים:

טבעת חיצונית: בדרך כלל עם מסלול מסלול (סוגים נטולי CAGLESS השמיט טבעת חיצונית)
גלילי מחט: גלילי קרקע מדויקים משדר עומס באמצעות קשר קו
כְּלוּב: פליז/פלדה/גלילי מרווח חומר פולימרים (סוגים חסרי Cagure לא כולל כלוב)
טבעת פנימית: רכיב אופציונלי (למשל, סוג NA עם טבעת פנימית, סוג RNA ללא)

מערכת סיווג

על ידי עיצוב: השלמה מלאה (עומס גבוה), כלוב (מסוגל במהירות גבוהה)
לפי פונקציה: רדיאלי, דחף, מיסבי שילוב
סוגים מיוחדים: אוגנים (מיקום צירי), יישור (פיצוי יישור לא נכון)

יתרונות טכניים

תכונה	תועלת הנדסית
קטע אולטרה-דק	חוסך שטח רדיאלי של 60%
צפיפות עומס גבוהה	קיבולת גבוהה יותר של 300% לעומת כדורים
התנגדות הלם	קשר קו מפיץ לחץ
דיוק סיבוב	± 0.03 מ"מ למערכות דיוק
הערה: הגבלת המהירות משתנה לפי חומר כלוב

יישומים בתעשייה

רכב: שידורים (למשל, JTEKT NK17/20), מוטות חיבור
רובוטיקה: מפרקים מנוסחים (סוג השלמה מלא נפוץ)
חלל: מיסבי תמיכה ברוטור של APU
רְפוּאִי: סיבוב סורק CT סורק (גרסאות Safe-Safe)
בְּנִיָה: כונני משאבה הידראוליים (Timken Tor 47)

הסתגלות סביבתית

מַצָב	פתרון מומלץ
טמפרטורה גבוהה	גלילים מצופים קרמיקה + כלובים מיוחדים
מדיה מאכלת	נירוסטה מלאה (סיומת SS)
אזורים מזוהמים	חותמות מגע עם כפול-ליפ (2Rs)
מהירות גבוהה במיוחד	כלובי פולימר + שימון אוויר נפט

חדשות קודמות

NU2317

החדשות הבאות

NU317

צרו קשר

מוצרים קשורים

UCF306-17

מיסבי סדרת UC מתייחסים ליחידות מיסב כדורי כדורי כרית רגילים, בשימוש נרחב עם שרוולי מתאם. בבסיסם מיסב כדור חריץ עמוק הכולל קוטר חיצוני כדורי (SPB) שנועד להתאים לשעמם הכדורי התואם של בית ברזל יצוק. בדבקת הממדים המטריים, הסדרה הזו היא ...

קרא עוד 🡥

NU226

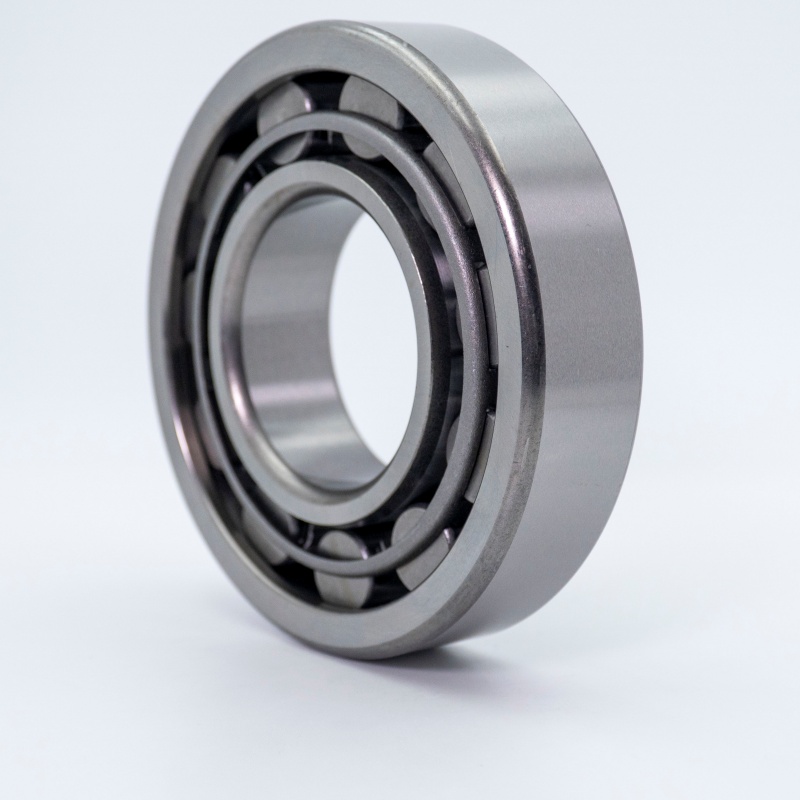

מסבי גלילה גליליים הם מיסבים מתגלגלים המיועדים במיוחד כדי להתאים לעומסים רדיאליים גבוהים. האלמנטים המתגלגלים העיקריים שלהם הם גלילים גליליים שיוצרים קשר לינארי עם המירוצים. עיצוב זה הופך אותם ליעילים במיוחד בטיפול בכוחות רדיאליים טהורים, המשמשים כמרכיבים קריטיים במגוון עצום של יישומים תעשייתיים. השווה ...

קרא עוד 🡥

NU232

קרא עוד 🡥

1204

מיסבי כדור המיישור העצמי בולטים ביכולתם הייחודית לפצות אוטומטית על התאמה זוויתית בין הפיר לדיור. התאמה שגויה זו יכולה לנבוע מסטייה של פיר, שגיאות התקנה או יישוב קרן. בניגוד למסבים סטנדרטיים, סוגי ההתיישבות העצמית מציעים גמישות תפעולית רבה יותר, ומפחיתים את ריכוזי הלחץ המובילים לכישלון בטרם עת ב ...

קרא עוד 🡥

62313 2rs

מיסב כדור חריץ עמוק הוא אחד הסוגים הנפוצים ביותר של מיסבים מתגלגלים. זה מורכב מטבעת פנימית, טבעת חיצונית, כדורי פלדה וכלוב (או רכיבי איטום). מרוצי החריץ העמוקים על הטבעות הפנימיות והחיצוניות מאפשרות לו לעמוד בעומסים רדיאליים ומוגבלים ...

קרא עוד 🡥

7038 ג

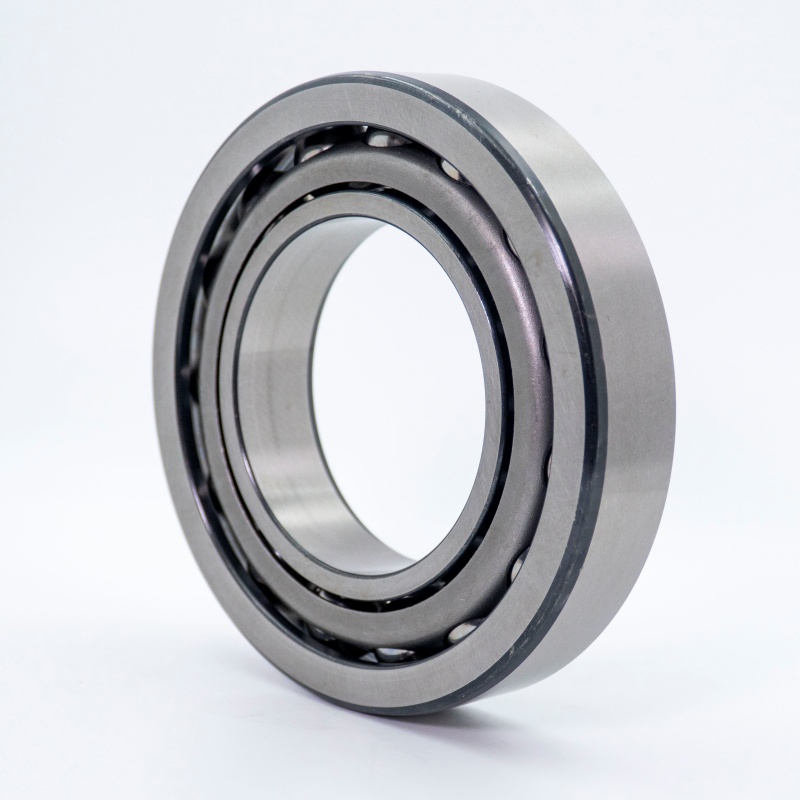

מיסבי כדור מגע זוויתיים (ACBBS) הם יחידות מיסב מהונדסות מדויקות המיועדות באופן ייחודי לטפל בעומסים רדיאליים וציריים משולבים, בו זמנית. בניגוד למסבי כדור חריצים עמוקים סטנדרטיים, הם משלבים זוויות מגע (בדרך כלל בין 15 ° עד 40 °), ומאפשרות להם לתמוך בכוחות צירים משמעותיים בכיוון אחד, לרוב לצד כוחות רדיאליים מתונים. זֶה…
