GE15ES

מיסבים רגילים כדוריים, הידועים גם בשם מיסבי מפרקים, הם רכיבים מכניים המיועדים באופן ייחודי בכדי להתאים ליישור שגוי זוויתי ותנועות מתנדנדות או מסתובבות בין חלקים מחוברים. בניגוד למסבי כדור או רולר סטנדרטיים, הם כוללים משטח מגע הזזה מעוצב באופן כדורי (טבעת פנימית) המנסח בתוך טבעת חיצונית כדורית תואמת. עיצוב זה מאפשר תנועה בכיוונים מרובים בו זמנית.

הגש בקשה

מיסב רגיל כדורי

ISO	GE15ES
קוטר נשא	d	15 מ"מ
קוטר חיצוני	D	26 מ"מ
רוֹחַב	B	12 מ"מ
טבעת חיצונית רוחב	C	9 מ"מ
דירוג עומס דינאמי בסיסי	Dyn.C	10.2 ק"ש
דירוג עומס סטטי בסיסי	Stat.co	51 kn
טבעת פנימית בקוטר מסלול	dk	22 מ"מ
נשא ממד צ'אמפר	R1s	0.3 מ"מ
טבעת חיצונית של ממד חממה	R2S	0.3 מ"מ
מיסב המוני	0.025 ק"ג

מִבְנֶה

המסבים המישוריים הכדוריים שלנו מורכבים משני רכיבים ראשוניים:

טבעת פנימית:הטבעת הפנימית כוללת קוטר חיצוני כדורי קמור הפועל כמשטח הזזה.
טבעת חיצונית:לטבעת החיצונית יש משעמם כדורי קעור תואם. בהתאם לסוג, הטבעת החיצונית עשויה להיות פשוטה (ללחיצה לבכירות), לכלול אוגן (למיקום רדיאלי), או לכלול שוק אינטגרלי (סוג קצה מוט). משטחי מגע הזזה מהונדסים בדרך כלל עם ציפויים מיוחדים של חיכוך או טיפולי שטח כדי למזער את השחיקה ולשפר את הביצועים.

מאפייני מפתח

יישור עצמי:מכיל התאמה לא נכונה סטטית ודינאמית משמעותית (סטיה של פיר, שגיאות הרכבה).
יכולת עומס גבוהה:מהונדס לעמוד עומסים רדיאליים גבוהים, עומסים צירים או עומסים משולבים בכיוונים שונים.
ספיגת הלם:מסוגל להעביר עומסי השפעה ורטט.
אפשרויות תחזוקה נמוכה:סוגים רבים כוללים עיצובים חזקים, ללא חותם או חומרים עמידים בפני קורוזיה להפעלה ללא תחזוקה או מרווחי שירות מורחבים בתנאים קשים.
תנועה חלקה:משטחי הזזה נמוכים של חיכומים מבטיחים ביטוי מדויק.
עיצוב קומפקטי:חיסכון בחלל בהשוואה למסבים מרובים המשיגים ביטוי דומה.

תעשיות יישומים ראשוניות

מסבים רגילים כדוריים הם הכרחיים בסביבות הנדסיות תובעניות, במיוחד ב:

רכב ותחבורה:מערכות מתלים, קישורי היגוי, מסלולי טיסה.
מכונות תעשייתיות:צילינדרים הידראוליים, ציוד לטיפול בחומרים, מכונות אריזה, מכונות חקלאיות.
ציוד לבנייה והנדסה:מפרקי בום מחפר, קישורי מנוף, מעמיסים.
חַקלָאוּת:טרקטורים, קצרים, מחרשות.
כְּרִיָה:מיסבים חזקים למקדחות, מסועים, מגרדים תחת עומסים וזיהום קיצוניים.
אנרגיית רוח:מערכות המגרש והפהות הדורשות אמינות תחת עומסים משתנים ותנאי מזג אוויר.

יישומים אופייניים במכונות וסביבות

מיסבים אלה חיוניים בנקודות ביטוי ביקורתיות כמו:

נקודות ציר:זרועות הצמדה, מכלולי מנוף.
צילינדר הידראולי/פנאומטי:עיני מוט וקליוויס.
מערכות בקרה:מפעילים, קשרים הדורשים תנועה מדויקת.
מפרקי השעיה:מפרקים מנוסחים ברכבים וציוד.
סביבות קשות:סביבות עם אבק, לכלוך, לחות, טמפרטורות גבוהות/נמוכות וחשיפה לכימיקלים או מי ים (תוך שימוש בגרסאות עמידות בפני קורוזיה).

מיסבי המישור הכדוריים המהונדסים שלנו מציעים פתרונות ביטוי אמינים לאתגרים התעשייתיים הקשים ביותר בעולם.

חדשות קודמות

GE15ES 2RS

החדשות הבאות

K30x35x13

צרו קשר

מוצרים קשורים

UCT210

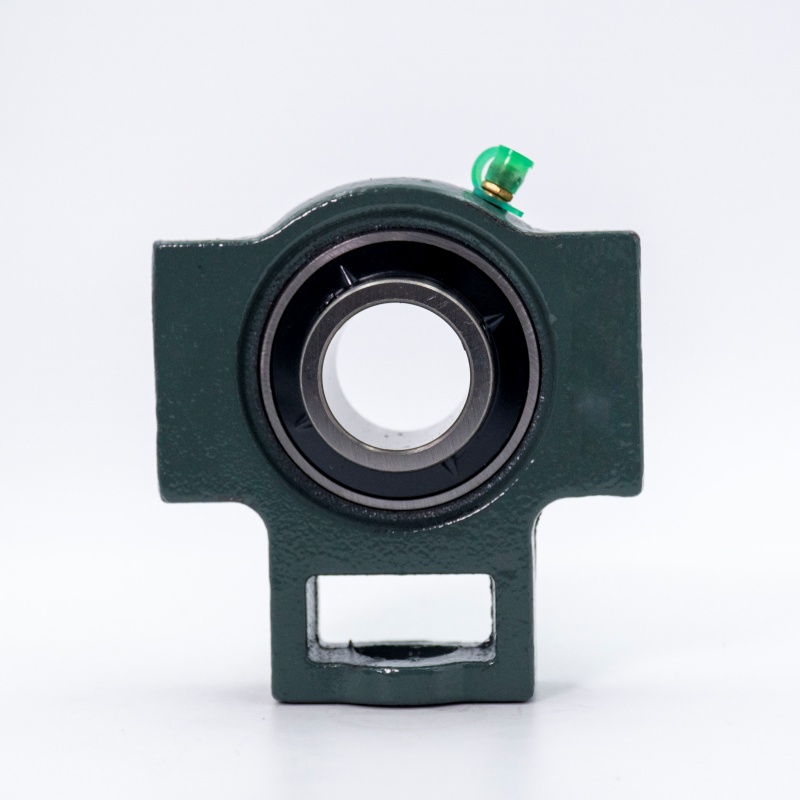

מיסבי סדרת UC מתייחסים ליחידות מיסב כדורי כדורי כרית רגילים, בשימוש נרחב עם שרוולי מתאם. בבסיסם מיסב כדור חריץ עמוק הכולל קוטר חיצוני כדורי (SPB) שנועד להתאים לשעמם הכדורי התואם של בית ברזל יצוק. בדבקת הממדים המטריים, הסדרה הזו היא ...

קרא עוד 🡥

6322 2rs

מיסב כדור חריץ עמוק הוא אחד הסוגים הנפוצים ביותר של מיסבים מתגלגלים. זה מורכב מטבעת פנימית, טבעת חיצונית, כדורי פלדה וכלוב (או רכיבי איטום). מרוצי החריץ העמוקים על הטבעות הפנימיות והחיצוניות מאפשרות לו לעמוד בעומסים רדיאליים ומוגבלים ...

קרא עוד 🡥

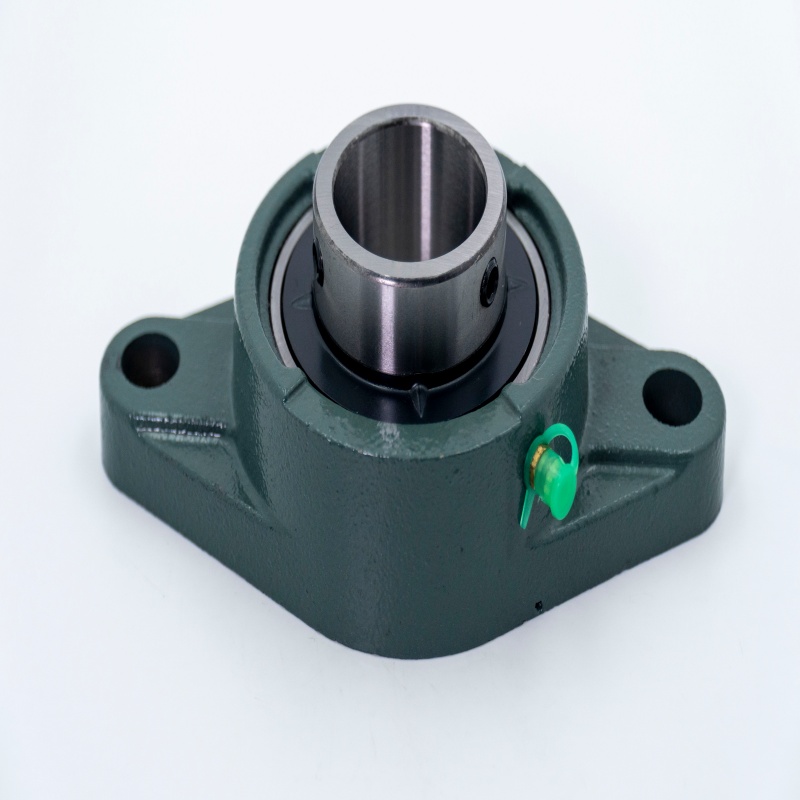

UCFL315

קרא עוד 🡥

2307

מיסבי כדור המיישור העצמי בולטים ביכולתם הייחודית לפצות אוטומטית על התאמה זוויתית בין הפיר לדיור. התאמה שגויה זו יכולה לנבוע מסטייה של פיר, שגיאות התקנה או יישוב קרן. בניגוד למסבים סטנדרטיים, סוגי ההתיישבות העצמית מציעים גמישות תפעולית רבה יותר, ומפחיתים את ריכוזי הלחץ המובילים לכישלון בטרם עת ב ...

קרא עוד 🡥

UC203

קרא עוד 🡥

K68x74x20

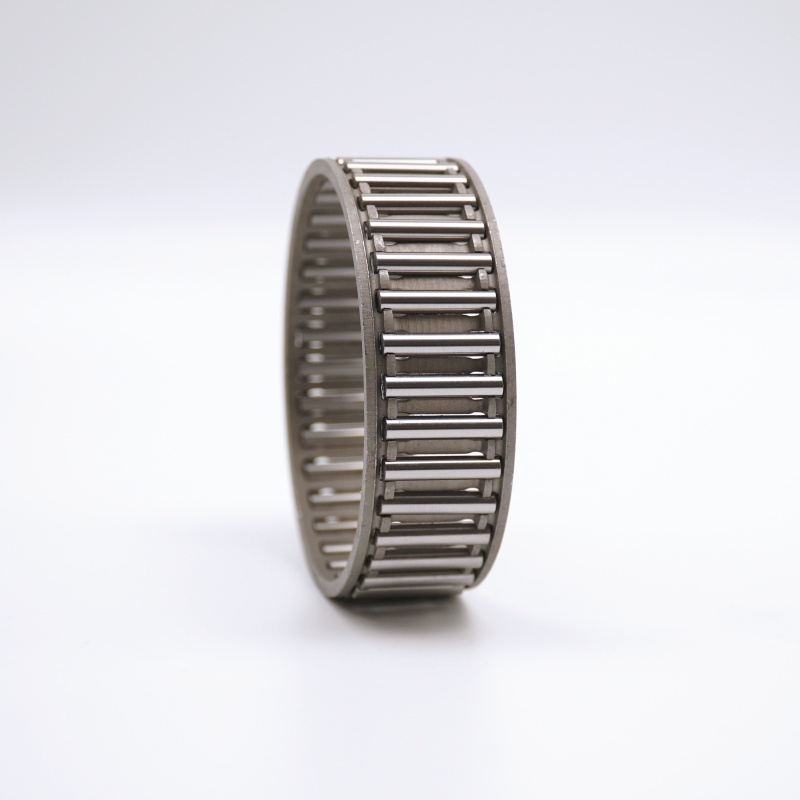

מסבי גלילה מחט משתמשים בגלילים גליליים עם יחס אורך לקוטר העולה על 4: 1. גיאומטריה "דמוית מחט" זו מאפשרת יכולת עומס רדיאלית יוצאת דופן בחתכים רוחביים קומפקטיים במיוחד, ומספקת יעילות חלל מעולה בהשוואה למסבי כדור בעלי מידות שוות ערך.
