קָטֵגוֹרִיָה

7218 ג

מיסבי כדור מגע זוויתיים (ACBBS) הם יחידות מיסב מהונדסות מדויקות שתוכננו באופן ייחודי לטפל עומסים רדיאליים וציריים משולבים, בו זמנית. בניגוד למסבי כדור חריצים עמוקים סטנדרטיים, הם משלבים זוויות מגע (בדרך כלל בין 15 ° עד 40 °), ומאפשרות להם לתמוך בכוחות צירים משמעותיים בכיוון אחד, לרוב לצד כוחות רדיאליים מתונים. תכנון ספציפי זה הופך אותם לכיוון ליישומים הדורשים דיוק סיבוב גבוה ונוקשות בתנאי טעינה מורכבים.

הגש בקשה

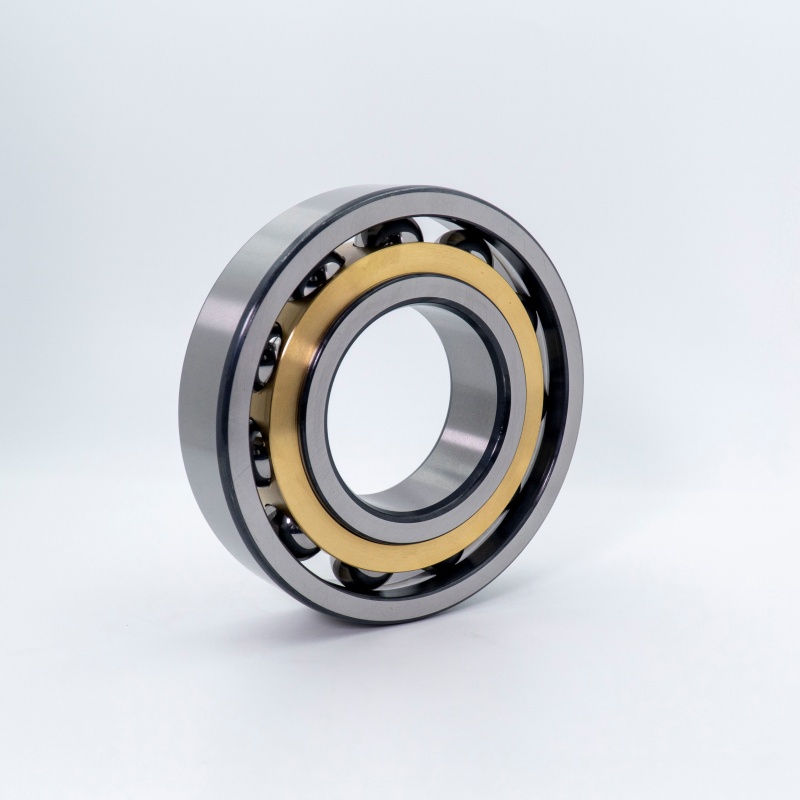

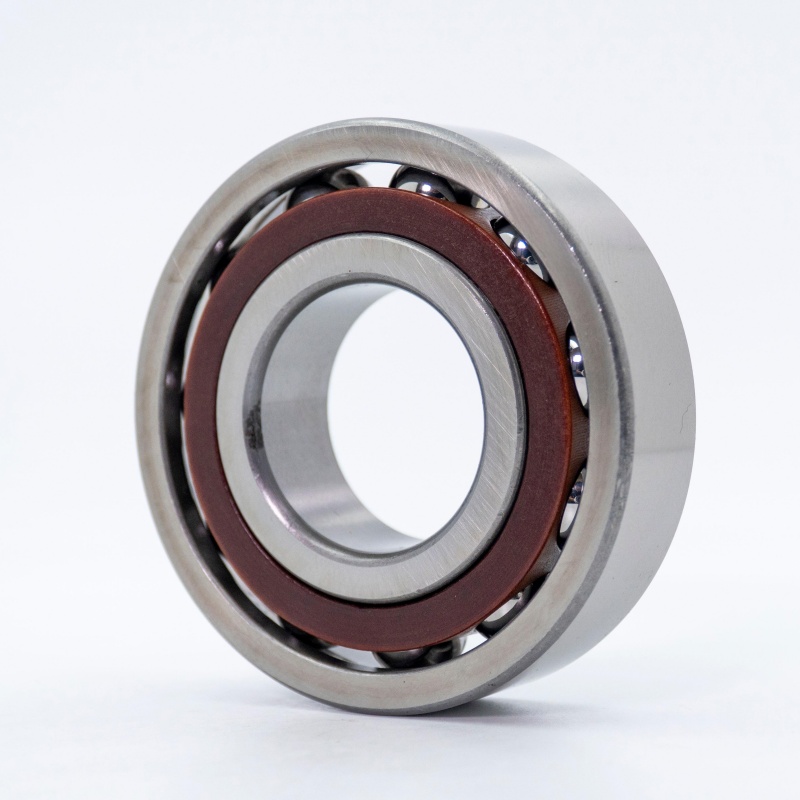

מיסבי כדור מגע זוויתיים

ISO	7218 ג
גוסט	36218
קוטר נשא	d	90 מ"מ
קוטר חיצוני	D	160 מ"מ
רוֹחַב	B	30 מ"מ
דירוג עומס דינאמי בסיסי	C	73.8 ק"ש
דירוג עומס סטטי בסיסי	C0	63 kn
מהירות הפניה		5200 r/min
מהירות מגבילה		3900 r/min
מיסב המוני	2.47 ק"ג

מבנה ועיצוב

רכיבי הליבה של מיסב כדור מגע זוויתי כוללים:
1. טבעות פנימיות וחיצוניות:תכונות מסלולי מסלול מובחנים עם כתפיים נוטות במיוחד. זווית המגע נוצרת בין הקו המחבר בין נקודות המגע בין הכדור למרוצי המירוצים לבין מטוס בניצב לציר הנושא.
2. כדורי דיוק:כדורי פלדה בדרגה גבוהה משדרים את העומס בין הטבעות.
3. כְּלוּב:מרווח היטב את הכדורים למניעת מגע וחיכוך, שמירה על חלוקת גריז מיטבית ומנחה את הכדורים במהלך הפעולה. כלובים יכולים להיות עשויים מפלדה לחוצה, פליז במכונה או פולימרים חזקים (כמו Peek).
4. Seals/Shields (אופציונלי):הגן מפני זיהום ושומר על שימון. גרסאות אטומות נפוצות בסביבות תובעניות.
ACBBS בשורה אחת מטפלים בעומסים צירים בעיקר בכיוון אחד. ערכות דופלקס (DB: גב אל גב, DF: פנים אל פנים, DT: טנדם) נוצרות על ידי הרכבה של שני מיסבים בודדים או יותר כדי להתמודד עם עומסים ורגעים גבוהים יותר או כוחות צירים דו כיווניים.

מאפייני מפתח ויתרונות ביצועים

יכולת עומס צירית גבוהה:מצטיין ביישומים הנשלטים על ידי עומסי דחף.
יכולת מהירות גבוהה:עיצובים גיאומטריים פנימיים ומיטוב של כלוב מאפשרים מהירויות סיבוב גבוהות יותר באופן משמעותי בהשוואה למסבי גלילה מחודדים תחת עומסים צירים דומים.
קשיחות וקשיחות גבוהה:מספק התנגדות מצוינת לסטה ולעיוות, במיוחד תחת טען מראש, ומבטיח מיקום רכיב מדויק.
חיכוך נמוך ודיוק ריצה:ציונים בעלי דיוק גבוה מציעים פעולה חלקה עם מינימום מומנט ורטט.
חיי שירות ארוכים:הושג באמצעות חומרים בדרגה גבוהה (למשל, פלדה מעוצבת ואקום), טיפול בחום מתקדם ובקרת ייצור מדויקת.
גמישות גוברת:אפשרויות דופלקס מאפשרות פתרונות מותאמים לדרישות עומס, רגע ונוקשות ספציפיות.

יישומים ותעשיות ראשוניות

מיסבי כדור מגע זוויתיים הם רכיבים בסיסיים על פני מגזרים מגוונים הדורשים מהירות, דיוק ותמיכה בעומס משולב:

ענף כלי מכונות:צירים של מרכזי עיבוד CNC, מטחנות, מחרטות (מהירות גבוהה, דיוק).
רכב:רכזות גלגלים (במיוחד במערכות דופלקס), שידורים, מגדשי טורבו, מנועים חשמליים, מערכות היגוי.
תעופה וחלל:אביזרי מנוע סילון, העברות מסוק, מערכות בקרה.
העברת כוח:תיבות הילוכים, מנועים חשמליים, גנרטורים, משאבות, מדחסים.
אוטומציה תעשייתית ורובוטיקה:מפרקים רובוטיים בעלי דיוק גבוה, שולחנות סיבוב, מערכות תנועה ליניאריות.
משאבות ומדחסים:פירי אימפלר, צירי מדחס במהירות גבוהה.
טיפול חומרי:מערכות מסוע הדורשות דיוק ומהירות.
מכונות חקלאיות ובנייה:תיבות הילוכים, כוננים סופיים שבהם מהירות ועומסי צירים מתקיימים יחד.

סביבת יישומים

ACBBS ביצועים בצורה יוצאת דופן בסביבות תובעניות שונות, כולל:

מכונות במהירות גבוהה:מהונדס ליציבות וייצור חום נמוך ב- RPM מוגבה.
מערכות מיקום מדויקות:מתן קשיחות ודיוק בכלי מכונה ואוטומציה.
יישומים עם דחף צירי משמעותי:טיפול ביעילות כוחות דחף חד כיווניים דומיננטיים.
טמפרטורות הפעלה בינוניות עד גבוהות:עם מערכות שומן או שימון מתאימות. גרסאות מיוחדות קיימות לסביבות קיצוניות.
סביבות מזוהמות לנקות-מודל:שימוש בפתרונות איטום יעילים (אטמי קשר, אטמי מבוך ללא מגע).

מַסְקָנָה

מיסבי כדור המגע הזוויתי שלנו מייצגים את פסגת הביצועים של יישומים תובעניים הדורשים ניהול בו זמנית של מהירויות גבוהות, דחף צירי משמעותי ועומסים רדיאליים. הם מהונדסים עם חומרים מדויקים, עיצובים מתקדמים ובקרת איכות קפדנית, הם מספקים קשיחות ללא תחרות, דיוק סיבוב וחיי שירות מורחבים. סמוך על ה- ACBBs שלנו כדי לשפר את הפרודוקטיביות, היעילות והאמינות של המכונות הקריטיות שלך בכל אינספור תעשיות.
