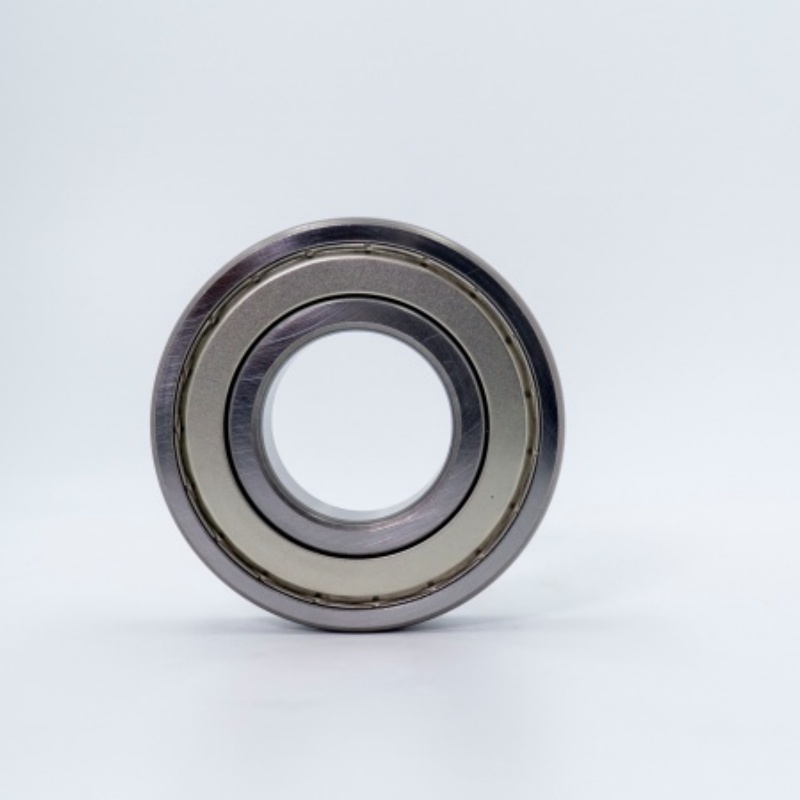

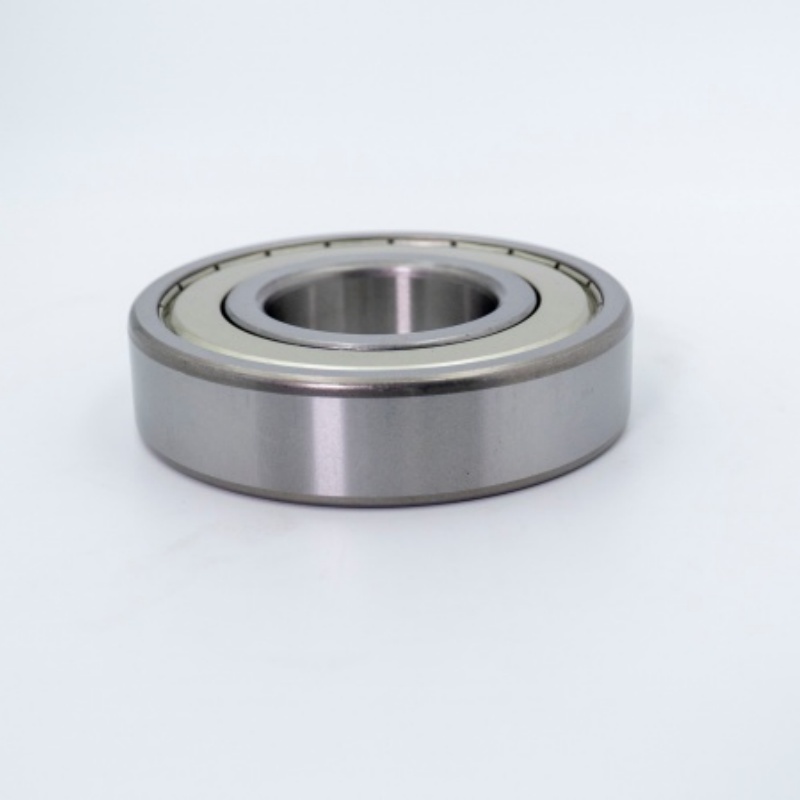

6017 Zz

מיסב כדור חריץ עמוק הוא אחד הסוגים הנפוצים ביותר של מיסבים מתגלגלים. זה מורכב מטבעת פנימית, טבעת חיצונית, כדורי פלדה וכלוב (או רכיבי איטום). מרוצי החריץ העמוקים על הטבעות הפנימיות והחיצוניות מאפשרות לו לעמוד בעומסים רדיאליים ועומסים ציריים דו כיווניים מוגבלים בו זמנית. הוא ידוע במבנה הפשוט ובביצועים האמינים שלו, והוא משמש בהרחבה בציוד מכני שונה.

הגש בקשה

מסבי כדור חריץ עמוקים

ISO	6017 Zz
גוסט	80117

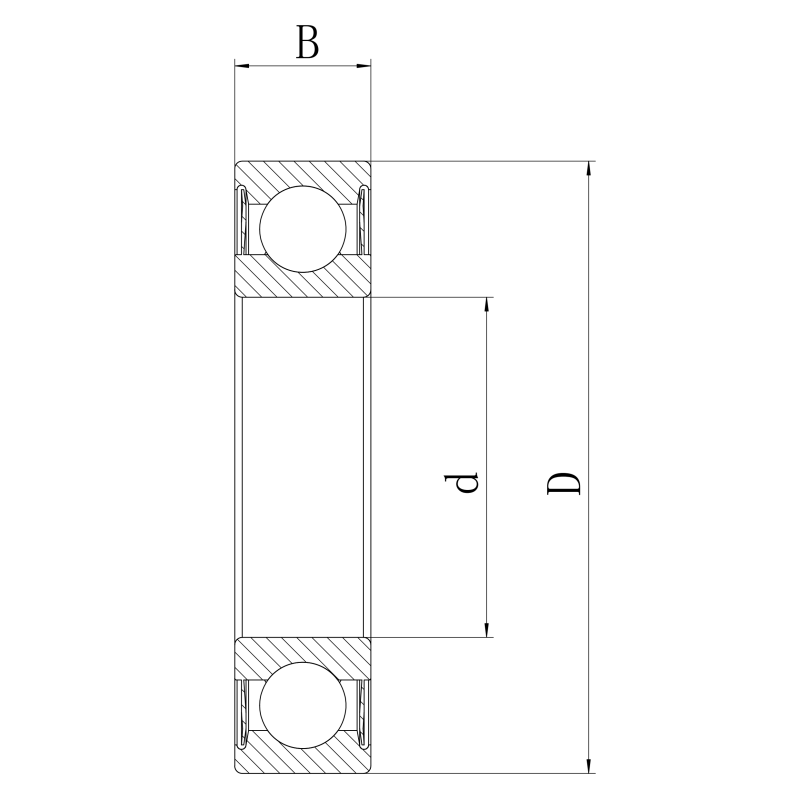

קוטר נשא	d	85 מ"מ
קוטר חיצוני	D	130 מ"מ
רוֹחַב	B	22 מ"מ
דירוג עומס דינאמי בסיסי	C	49.4 kn
דירוג עומס סטטי בסיסי	C0	38.7 ק"ש
מהירות הפניה		5000 r/min
מהירות מגבילה		5000 r/min
מיסב המוני	0.932 ק"ג

מאפיינים של מסבי כדור חריץ עמוקים

יכולת במהירות גבוהה: תכנון מסלול מסלול אופטימיזציה ממזער את החיכוך, ומאפשר פעולה במהירות גבוהה.
אובדן חיכוך נמוך: אזור מגע קטן בין כדורים למרוצים מפחית את ההתנגדות וצריכת האנרגיה.
חיי שירות ארוכים ואמינות: עיבוד פלדה ודיוק איכותי מבטיח עמידות ויציבות.
יכולת עומס דו כיוונית: מכיל עומסים רדיאליים ועומסים צירים דו כיווניים.
התקנה קלה: אין צורך בהתאמת יישור, מבנה פשוט ועלויות תחזוקה נמוכות.

סיווג מסבי כדור חריץ עמוקים

על ידי סוג איטום:
- מיסבים פתוחים: אין כלבי ים; דורשים שימון קבוע.
- מיסבים מוגנים (zz/2z): מגני מתכת יחידה או כפולה להגנת אבק (לא אטום לשמן).
- מיסבים אטומים (Rs/2Rs): אטמי גומי להתנגדות לאבק/מים ושמירת שומן.
לפי גודל:
- מיסבים מיניאטוריים: קוטר נשא <10 מ"מ, המשמש במכשירי דיוק.
- מיסבים סטנדרטיים: גדלים נפוצים (למשל, סדרת 6200).
- מיסבים בגודל גדול: לציוד תעשייתי כבד.
סוגים מיוחדים:
- מיסבי נירוסטה: עמיד בפני קורוזיה לסביבות לחות/כימיות.
- מיסבים היברידיים קרמיים: כדורי קרמיקה ליישומים בטמפרטורה גבוהה ואנטי-מגנטיים.

יישומים של מיסבי כדור חריץ עמוקים

מסבי כדור חריץ עמוקים משמשים כמעט בכל המגזרים התעשייתיים, כולל:

מנועים וגנרטורים: תמיכה בסיבוב רוטור במהירות גבוהה.
רכיבי רכב: תיבות הילוכים, רכזות גלגלים, מתחי חגורה.
מכשירי חשמל ביתיים: מנועים במכונות כביסה, מזגנים ומנקי ואקום.
מכונות תעשייתיות: משאבות, מאווררים, חגורות מסוע, צירי כלי מכונה.
ציוד דיוק: מכשירים רפואיים, מפרקים רובוטיים, מנועי מזל"ט.

תזכורת חמה: אנו מציעים מגוון רחב של מיסבי כדור חריץ עמוקים במפרטים ודגמים שונים. אנא בחר את המוצר המתאים ביותר על סמך דרישות היישום הספציפיות שלך (כגון גודל עומס וכיוון, מהירות, דרישות דיוק, שטח התקנה, תנאי סביבתי וכו '). אל תהסס לברר!
