קָטֵגוֹרִיָה

51111

מסבי כדור דחף הם מיסבים מתגלגלים המיועדים לטיפול עומסים צירים אַך וְרַק. העיצוב שלהם כולל א מכונת כביסה של פיר (טבעת צמודה), מכונת כביסה (טבעת רופפת), ו מכלול כלוב הכדור עם מסלולי מסלול מחורצים, מאפשרים העברת כוח צירי יעיל עם חיכוך מינימלי. לא מתאים לעומסים רדיאליים.

הגש בקשה

מיסב כדור דחף

ISO	51111
גוסט	8111
קוטר נשא	d	55 מ"מ
קוטר חיצוני	D	78 מ"מ
גוֹבַה	H	16 מ"מ
דירוג עומס דינאמי בסיסי	C	1 kn
דירוג עומס סטטי בסיסי	C0	1.4 ק"ש
מהירות הפניה		2300 r/min
מהירות מגבילה		1700 r/min
מיסב המוני	0.247 ק"ג

תכנון מבני

טבעות: GCR15 הנושא פלדה מוקשה ל- HRC 58-62, מסלולי מירוצים מדויקים;
כדורים: φ3mm-φ50 מ"מ כדורי פלדה (ISO 3290 כיתה G10-G20);
כְּלוּב: כלוב מוטבע פלדה/פליז או פולימר PA66-GF25;
אִטוּם: Z-SHIELD (80 מעלות צלזיוס) או חותם גומי 2RS (120 מעלות צלזיוס).

תכונות ביצועי מפתח

על ידי סוג איטום:
- מיסבים פתוחים: אין כלבי ים; דורשים שימון קבוע.
- מיסבים מוגנים (zz/2z): מגני מתכת יחידה או כפולה להגנת אבק (לא אטום לשמן).
- מיסבים אטומים (Rs/2Rs): אטמי גומי להתנגדות לאבק/מים ושמירת שומן.
לפי גודל:
- מיסבים מיניאטוריים: קוטר נשא <10 מ"מ, המשמש במכשירי דיוק.
- מיסבים סטנדרטיים: גדלים נפוצים (למשל, סדרת 6200).
- מיסבים בגודל גדול: לציוד תעשייתי כבד.
סוגים מיוחדים:
- מיסבי נירוסטה: עמיד בפני קורוזיה לסביבות לחות/כימיות.
- מיסבים היברידיים קרמיים: כדורי קרמיקה ליישומים בטמפרטורה גבוהה ואנטי-מגנטיים.

יישומים תעשייתיים

תַעֲשִׂיָה	צִיוּד	טעינה פרופיל
רכב	שחרור מצמד, שידור	עומסי הלם ≤50kn
בְּנִיָה	משאבות הידראוליות, מחפר הרוג	עומסים סטטיים עד 300KN
ייצור חשמל	מדריך טורבינות טורבנים, מגרש רוח	עומסים מחזוריים (50,000 שעות חיים)
רובוטיקה	מפחיתים משותפים	מיקום דיוק גבוה

הערות בחירה והרכבה

עמידות בפני קורוזיה: SUS440 נירוסטה ציפוי אבץ;
אלטרנטיבה כבדה: השתמש מסבי דחף רולר מחודדים(קיבולת גבוהה יותר של 300%);
הַרכָּבָה: מכונת כביסה של פיר חייבת להיות מתאימה לעיתונות; פינוי דיור ≤0.05 מ"מ.

חדשות קודמות

51112

החדשות הבאות

51110

צרו קשר

מוצרים קשורים

3319

מיסבי כדור זוויתיים בשורה כפולה הם סוג מיוחד של מיסב מתגלגל המאופיין בכך שיש שתי שורות של כדורי פלדה המסודרים בין מסלולי המירוצים הפנימיים והחיצוניים, כאשר הקיזוז של מסלולי המירוצים ביחס זה לזה לאורך ציר הנושא. עיצוב זה גורם לקו המגע בין הכדורים למירוצים ...

קרא עוד 🡥

30217

מיסב רולר מחודד הוא מיסב אלמנטים מתגלגלים מדויקים המיועד להתמודד עם עומסים ציריים רדיאליים וכבדים בודדים כבדים בו זמנית. הגיאומטריה החרוטית של שמו היא המפתח, המאפשרת לו לנהל ולהעביר ביעילות עומסים משולבים אלה.

קרא עוד 🡥

22219 MBW33

מיסב רולר כדורי הוא מיסב אלמנט מתגלגל מהונדס מאוד שנועד להצטיין בתנאי הפעלה תובעניים. התכונה המגדירה שלה היא יכולת ההתיישבות העצמית שלה. זה מפצה אוטומטית על התאמה לא נכונה בין הפיר לדיור, הנגרם כתוצאה משגיאות הרכבה, הסטת פיר או התיישבות בסיס (בדרך כלל עד 1.5 ° - 3 °). זֶה…

קרא עוד 🡥

NF2310

מסבי גלילה גליליים הם מיסבים מתגלגלים המיועדים במיוחד כדי להתאים לעומסים רדיאליים גבוהים. האלמנטים המתגלגלים העיקריים שלהם הם גלילים גליליים שיוצרים קשר לינארי עם המירוצים. עיצוב זה הופך אותם ליעילים במיוחד בטיפול בכוחות רדיאליים טהורים, המשמשים כמרכיבים קריטיים במגוון עצום של יישומים תעשייתיים. השווה ...

קרא עוד 🡥

6822

מיסב כדור חריץ עמוק הוא אחד הסוגים הנפוצים ביותר של מיסבים מתגלגלים. זה מורכב מטבעת פנימית, טבעת חיצונית, כדורי פלדה וכלוב (או רכיבי איטום). מרוצי החריץ העמוקים על הטבעות הפנימיות והחיצוניות מאפשרות לו לעמוד בעומסים רדיאליים ומוגבלים ...

קרא עוד 🡥

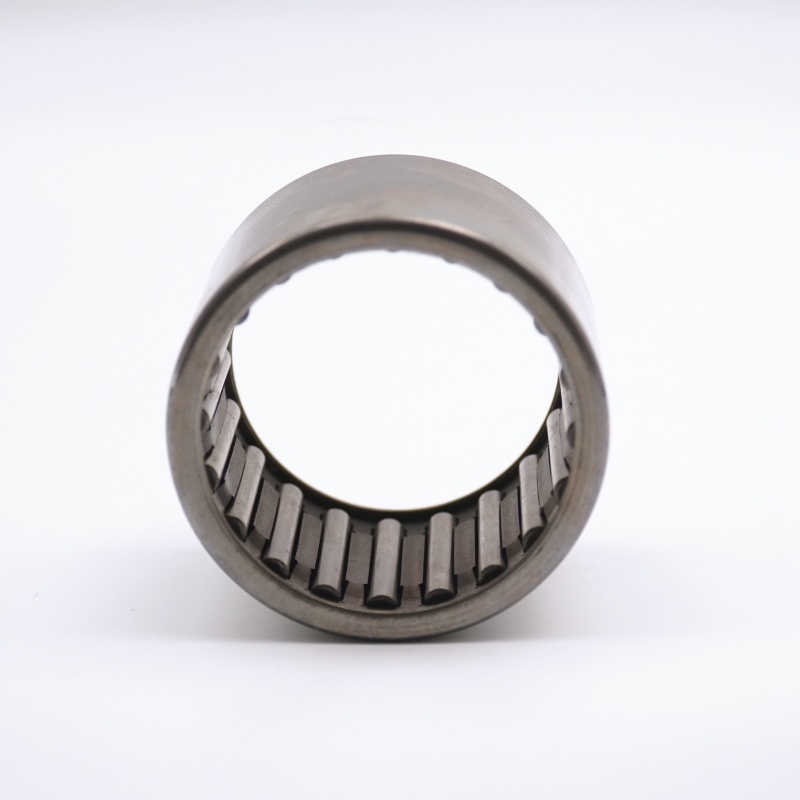

HK2012
