שורה כפולה זוויתית בכדור מגע מיסב -3202 2RS

3202 2Rs

מסבי כדור זווית של שורה כפולה הם סוג מיוחד של מיסב מתגלגל המאופיין בכך שיש לו שתי שורות של כדורי פלדה מסודרים בין מסלולי המירוצים הפנימיים והחיצוניים, עם המירוצים קיזוז ביחס זה לזה לאורך ציר המיסב. עיצוב זה גורם לקו המגע בין הכדורים למרוצי מירוצים ליצירת AN זווית (זווית מגע) עם מישור הרדיאלי של המיסב. קיומה של זווית מגע זו הוא המפתח לאפשר מסבים אלה תומך בו זמנית בעומסים רדיאליים וצירייםו בהשוואה למסבי כדורי מגע זוויתיים בשורה אחת, עיצוב השורה הכפולה מציע יכולת נשיאת עומס גבוהה משמעותית (במיוחד עומסים צירים) וקשיחות.

הגש בקשה

מיסב כדור זוויתי בשורה כפולה

ISO	3202 2Rs
גוסט	3056202 2Rs
קוטר נשא	d	15 מ"מ
קוטר חיצוני	D	35 מ"מ
רוֹחַב	B	15.9 מ"מ
דירוג עומס דינאמי בסיסי	C	6.72 kn
דירוג עומס סטטי בסיסי	C0	4.08 ק"ש
מהירות הפניה		7200 r/min
מהירות מגבילה		10200 r/min
מיסב המוני	0.066 ק"ג

מאפיינים של מיסבי כדור זוויתיים בשורה כפולה

יכולת עומס גבוהה:שתי שורות הכדורים מגבירות באופן משמעותי את יכולת העומס הרדיאלית והצירית (במיוחד דו כיוונית) של המיסב.
קשיחות גבוהה:מבנה השורה הכפולה מספק קשיחות ויציבות מעולה ברגעים מתהפכים או עומסים משולבים, ומציע עמידות רבה יותר לעיוות.
תמיכה בעומס צירי דו כיווני:זהו היתרון הבולט ביותר של מיסבי כדור זוויות בשורה כפולה. מיסב יחיד יכול לתמוך בעומסים צירים מ שני ההוראות (למשל, שמאל וימין) תוך שמירה על דיוק וקשיחות גבוהה. אין צורך להזדווג בין מיסבי שורה יחידה כדי להשיג תמיכה דו כיוונית.
דיוק ריצה גבוה:מיוצר לתקני דיוק גבוהים, ומבטיח ביצועים סיבוביים חלקים ומדויקים.
צְפִיפוּת:למרות שיש להם שתי שורות של כדורים, העיצוב שלהם בדרך כלל קומפקטי יותר מאשר להשתמש בשילוב של שני מסבי גב אל גב או פנים-פנים עם שורה אחת, וחוסך שטח הרכבה.
התקנה מפושטת:כיחידה אינטגרלית, ההתקנה פשוטה יותר מאשר מיסבי שורה יחידה מזווגים ומבטיחה פינוי או תנאי טעינה מוקדמת מראש.
התאמת טעינה מוקדמת:מיסבי מגע זוויתיים בשורה כפולה סטנדרטית רבים מסופקים עם טעינה מוקדמת אופטימלית (אור או בינוני) עבור האיזון הטוב ביותר של קשיחות, דיוק הפעלה וחיי השירות.

סיווג מסבי כדור זוויות בשורה כפולה

מסבי כדור זווית של שורה כפולה מסווגים בעיקר על סמך זווית המגע שלהם ותכונות העיצוב שלהם:
- בזווית מגע:
  - זווית מגע של 15 מעלות:דגש על יכולת במהירות גבוהה; מתאים לעומסים צירים בינוניים אך דרישות במהירות גבוהה.
  - זווית מגע של 25 מעלות (הנפוצה ביותר):מציע שילוב מאוזן של יכולת עומס רדיאלית/צירית, קשיחות ומהירות; הסוג הנפוץ ביותר.
  - זווית מגע של 30 °/40 °:מתמקד ביכולת עומס צירית גבוהה וקשיחות; מתאים לעומסים צירים בעיקר במהירות נמוכה יחסית.
- על ידי תכנון מבני:
  - סוג סטנדרטי:טבעת חיצונית מוצקה וטבעות פנימיות נפרדות (לעיתים קרובות עם אוגנים או צלעות). העיצוב הנפוץ ביותר (למשל, 3300, 3200 סדרה).
  - סוג אטום/מוגן:מצויד בחותמות גומי מגע (RS/2Rs) או מגנים שאינם מגע (ZZ/2Z) לסביבות הדורשות הגנה מפני אבק, לחות או שמירה על סיכה.
  - טבעת חיצונית מאוגנת:הטבעת החיצונית כוללת אוגן למיקום צירי קל ולהתקנה מפושטת.
  - נשא מחודד:לטבעת הפנימית משעמם מחודד להתאמת פינוי/טעינה מוקדמת על ידי תזוזה צירית.
  - עומס גבוה/עיצובים מיוחדים:כגון טבעות פנימיות או חיצוניות מפוצלות כפולות (למשל, כ -3200 עיצובים בסדרות), המותאמים להפצת מתח מגע כדי לשפר עוד יותר את יכולת העומס הצירי.
- לפי סדרות גודל:מסווג על פי תקני סדרת מימד ISO (למשל, 32, 33 סדרות), מה שמצביע על יחסי רוחב לקוטר שונים.

יישומים של מסבי כדור זוויתיים בשורה כפולה

מינוף הקשיחות הגבוהה, הדיוק והיכולת שלהם להתמודד עם דחף דו כיווני, מיסבי כדור זוויתיים בשורה כפולה משמשים בהרחבה ביישומים הדורשים תמיכה בעומסים משולבים (במיוחד כוחות צירים דו כיווניים ורגעים מתהפכים) ודורשים דיוק סיבוב גבוה. הדוגמאות כוללות:

צירי כלי מכונה:מיסבים לצירים במחרטות, מכונות כרסום, מכונות טחינה וכו ', שם הם אחד היישומים הנפוצים ביותר.
תיבות הילוכים:תמיכה בפירי פלט במפחתת הילוכים פלנטרית ותיבות הילוכים תעשייתיות (לרוב דורשות תמיכה ברגעי דחיפה וצירה).
משאבות תעשייתיות:תמיכה בפיר במשאבות צנטריפוגליות, משאבות בורג וכו ', טיפול בעומסים ציריים רדיאליים ודו כיווניים.
מכונות לבנייה/חקלאות:כונן פירים, טבעות הרו.
מכונות דפוס:מיסבי צילינדר, הדורשים דיוק גבוה ופעולה חלקה.
מכונות פלסטיק וגומי:תמיכת בורג במרחבים, מסבי גלילה בלוחנים/מיקסרים.
מעריצים/מפוחים:תמיכה ברוטור בקרב אוהדים במהירות גבוהה.
רכב:יישומים בעלי ביצועים גבוהים מוגבלים (למשל, מיסבי שחרור מצמד מתקדמים), אך פחות נפוצים מאשר מיסבי שורה יחידה או ארבע נקודות מגע בגלל אילוצי שטח.
מפרקי רובוט.

פֶּתֶק: אנו מציעים מגוון רחב של מסבי כדור זוויתיים בשורה כפולה. אנא צור איתנו קשר כדי לבחור את המיסב האופטימלי עבור דרישות היישום הספציפיות שלך (גודל עומס וכיוון, מהירות, דרישות דיוק, שטח הרכבה, תנאי סביבה וכו ').

חדשות קודמות

3203

החדשות הבאות

3202 zz

צרו קשר

מוצרים קשורים

GE40ES 2RS

מיסבים רגילים כדוריים, הידועים גם בשם מיסבי מפרקים, הם רכיבים מכניים המיועדים באופן ייחודי בכדי להתאים ליישור שגוי זוויתי ותנועות מתנדנדות או מסתובבות בין חלקים מחוברים. בניגוד למסבי כדור או רולר סטנדרטיים, הם כוללים משטח מגע הזזה מעוצב באופן כדורי (טבעת פנימית) המנסח בתוך טבעת חיצונית כדורית תואמת. העיצוב הזה ...

קרא עוד 🡥

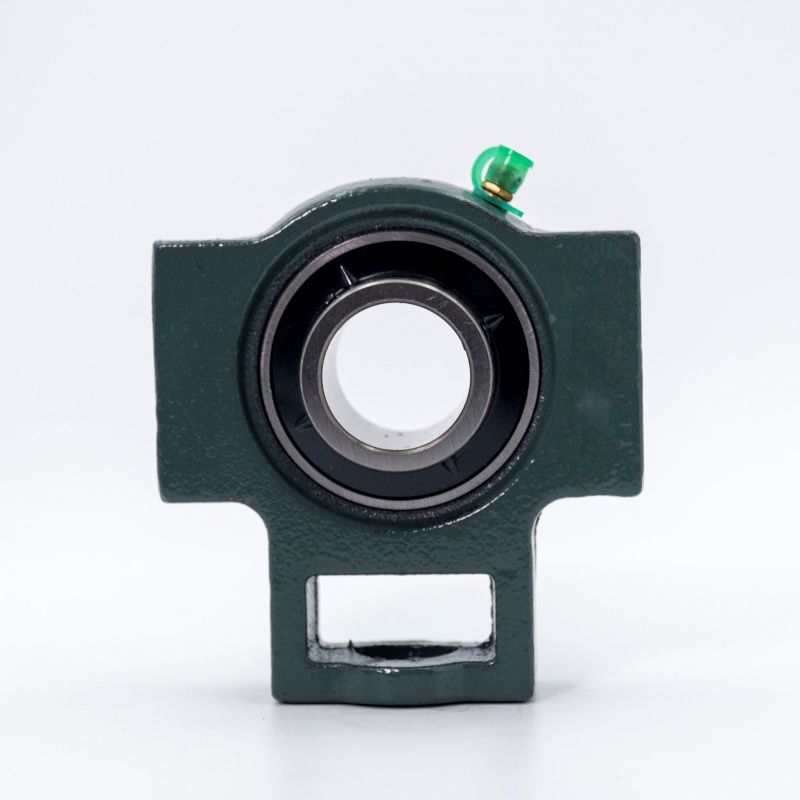

UCT309
