22232 CAW33

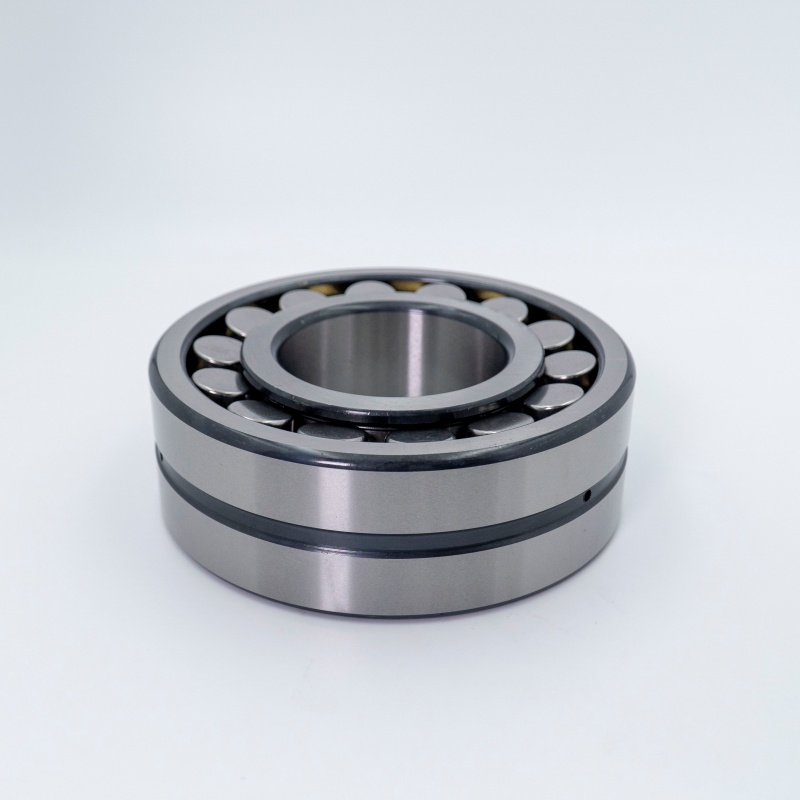

מיסב רולר כדורי הוא מיסב אלמנט מתגלגל מהונדס מאוד שנועד להצטיין בתנאי הפעלה תובעניים. התכונה המגדירה שלה היא שלה יכולת יישור עצמיו זה מפצה אוטומטית על התאמה לא נכונה בין הפיר לדיור, הנגרם כתוצאה משגיאות הרכבה, הסטת פיר או התיישבות בסיס (בדרך כלל עד 1.5 ° - 3 °). יכולת ייחודית זו הופכת אותם לפיתרון האידיאלי ליישומים הכוללים עומסים כבדים, עומסי הלם ומצבים בהם גמישות מסוימת אינה נמנעת.

הגש בקשה

מיסב רולר כדורי

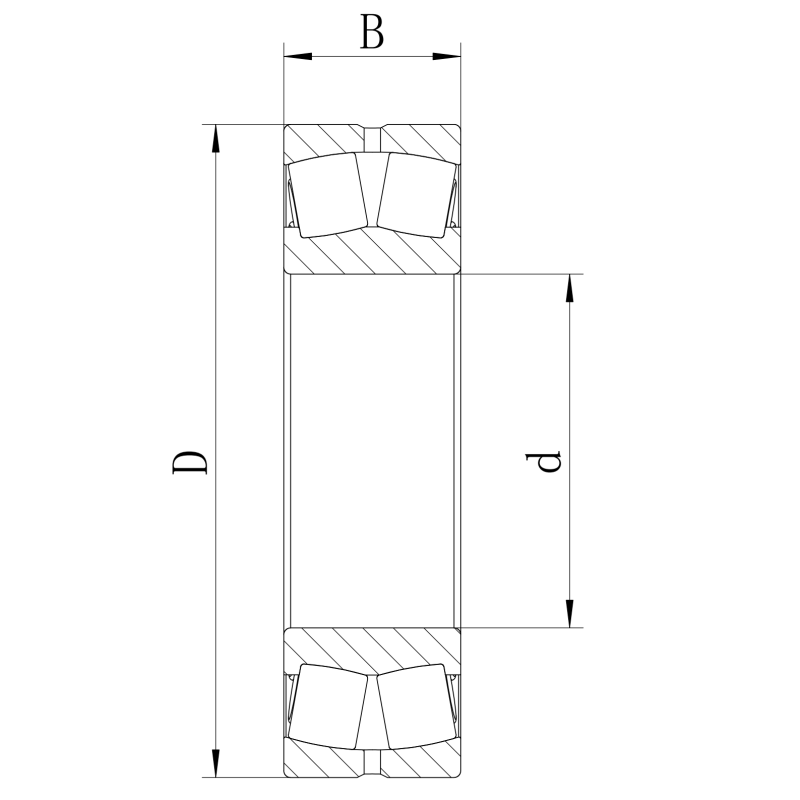

ISO	22232 CAW33
גוסט	3532 שעות
קוטר נשא	d	160 מ"מ
קוטר חיצוני	D	290 מ"מ
רוֹחַב	B	80 מ"מ
דירוג עומס דינאמי בסיסי	C	495 ק"ש
דירוג עומס סטטי בסיסי	C0	750 ק"ש
מהירות הפניה		800 r/min
מהירות מגבילה		600 r/min
מיסב המוני	22 ק"ג

תכנון מבני

המיסב מורכב מארבעה מרכיבי מפתח:

טבעת פנימית:כולל שני מסלולי מסלול עם צלעות להדרכת רולר.
טבעת חיצונית:יש קרקע מירוץ כדורית קעורה לתוך נשאו. מרכז העקמומיות של מסלול מסלול זה עולה בקנה אחד עם מרכז הנושא, ומאפשר ליישור עצמי.
גלילים:גלילים בצורת חבית (כדורית), סימטריים או א-סימטריים, מתגלגלים בחופשיות בנתיב הכדורי של הטבעת החיצונית, ומאפשר הטיה וסיבוב.
כְּלוּב:מיקום ומפריד בין הגלילים, ממזער את החיכוך ומנחה את הסיבוב. כלובים עשויים בדרך כלל מפלדה לחוצה או מפליז מכונה. הנושא מאכלס שתי שורות גלילים ליכולת עומס גבוהה.

מאפייני מפתח

יישור עצמי מעולה:סובל את ההתאמה הלא נכונה של פיר, ומגן על הנושא מפני לחץ קצה וכישלון בטרם עת, ומרחיב את חיי השירות.
יכולת עומס יוצאת דופן:גלילי החבית שומרים על אזור מגע גדול עם המירוץ החיצוני הכדורי, ומאפשרים יכולת עומס רדיאלית גבוהה מאוד וטיפול בינונית דו כיוונית דו כיוונית.
חוסן והתנגדות הלם:בנייה יציבה מטפלת בעומסים כבדים, עומסי השפעה ותנודות ביעילות.
גיאומטריה פנימית מותאמת:מבטיח הנחיות רולר יעילות, אפילו חלוקת מתח, חיכוך נמוך וטמפרטורות ריצה קרירות יותר.
קלות תחזוקה (עיצוב נשא מחודד):גרסאות עם שרוולי משעמם מחודד ומתאמה מקלות על הרכבה קלה ופירוק על פירים גליליים ללא כתפיים.

יישומים אופייניים

מיסבי הרים כדוריים הם סוסי העבודה בתעשיות כבדות רבות וסביבות תובעניות, כולל:

מכונות כבדות: ציוד כרייה (מגרסות, טחנות), מפעלים מטלורגיים (טחנות מתגלגלות), ייצור מלט (טחנות גולמיות, כבשנים).
טיפול חומרי: מסכים רוטטים, מסועים גדולים, מעליות דלי.
ייצור חשמל: תיבות הילוכים של טורבינת רוח, מפעלים הידרואלקטריים, מפחיתים הילוכים.
מגזרים אחרים: מכונות נייר, מערכות הנעה ימיות, קופסאות ציר רכבת (עיצובים מסוימים), גלילי תמיכה ותמיכה כללית של גלגל הכונן התעשייתי.
