Categoria

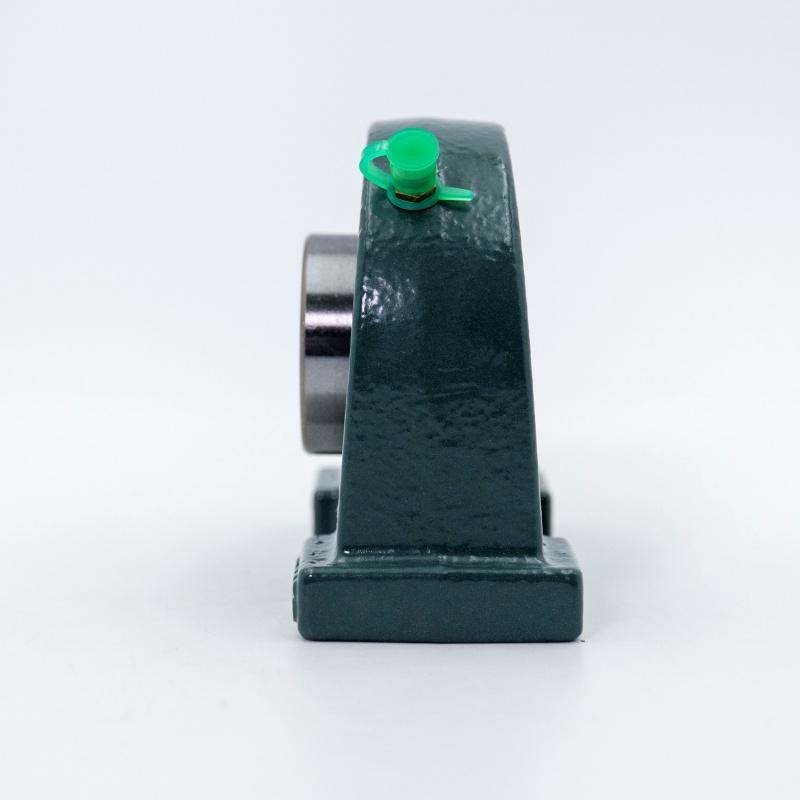

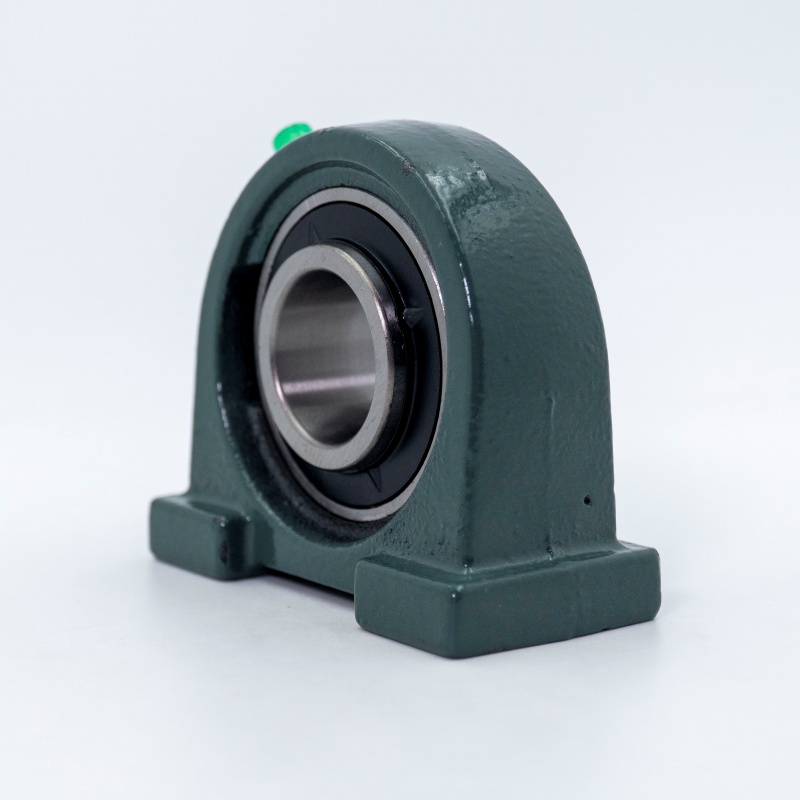

UCPA 205-16
I cuscinetti della serie UC si riferiscono a standardizzati, ampiamente utilizzati unità cuscinetti a sfera a blocchi cuscino con maniche adattate. Al centro c'è un cuscinetto a sfera di scanalatura profonda con un Diametro esterno sferico (SPB) Progettato per adattarsi al foro sferico abbinato di una casa in ghisa. Aderendo a Dimensioni metriche, questa serie è specificamente progettata per applicazioni industriali che richiedono un'elevata capacità di carico, installazione diretta e prestazioni affidabili.
Cuscinetti della serie UC

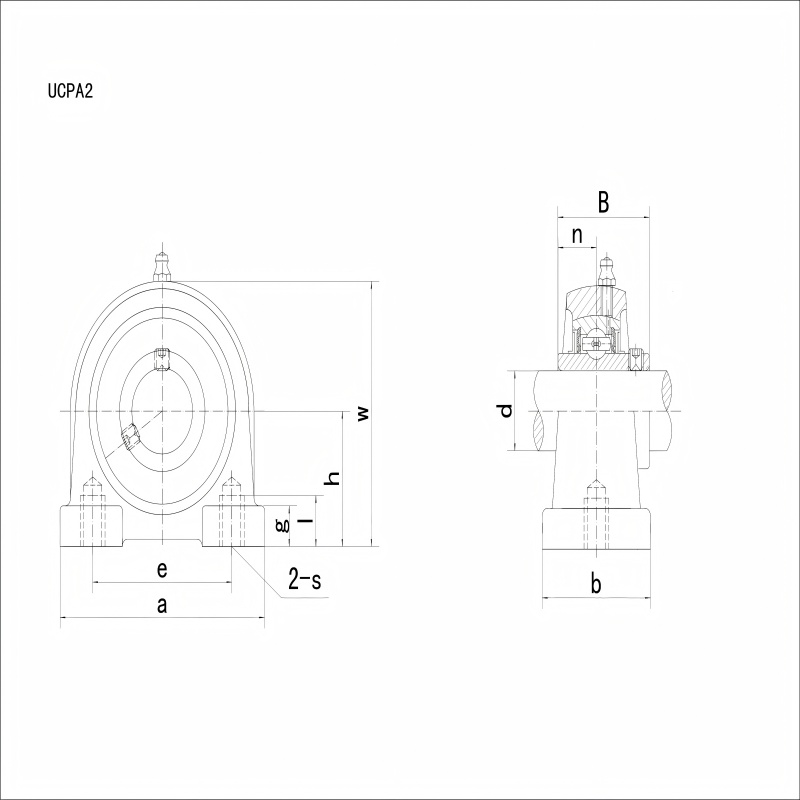

| Iso | UCPA 205-16 | |
| Cuscinetto n. | UC 205-16 | |
| Alloggio | PA205 | |
| Diametro del foro | d | 1 in |
| Base di montaggio a distanza fino alla linea centrale sferica. Diam a sedere | h | 1-7/16 in |
| Lunghezza dell'alloggiamento | a | 3-5/16 in |
| Distanza dei fori di montaggio | e | 2-13/64 in |
| Larghezza dell'alloggio | b | 1-1/2 in |
| Dimensione del bullone | S | M10 |
| Profondità del filo del foro di montaggio | I | 19/32 in |
| Altezza del piede abitativo | g | 15/32 in |
| Altezza abitativa | w | 2-53/64 in |
| Larghezza dell'anello interno | B | 1.3425 in |
| Distanza il lato frontale/centro cuscinetto | n | 0,563 in |
| Cuscinetto di massa | 0,753 kg | |
Struttura dei cuscinetti della serie UC
Una tipica unità di cuscinetti UC comprende i seguenti componenti chiave:
- Alloggiamento del cuscino:Tipicamente realizzato in ghisa grigia o ferro duttile (ad es. Suffisso UC-P), con fori di montaggio (base di blocchi di Plummer, con fori di bulloni o fori toccati), fornendo supporto e stabilità robusti.
- Cuscinetto sferico sferico sferico sferico:Il cuscinetto ha un anello interno progettato per adattarsi a un albero cilindrico standard (ad es. Tolleranza H7). Il suo anello esterno presenta un superficie esterna sferica che si siede all'interno del foro sferico dell'alloggiamento.
- Disposizione di sigillatura:Dotato di guarnizioni su entrambi i lati (di solito gomma come NBR o FKM) per impedire efficacemente l'ingresso di contaminanti, sporcizia e umidità mentre si mantengono il lubrificante interno.
- Dispositivo di bloccaggio:Utilizza principalmente un manica dell'adattatore (tipo eccentrico o di astinenza) combinato con un dado e una rondella. Questo meccanismo unico consente al cuscinetto di essere saldamente fisso sull'albero usando l'attrito, semplificando notevolmente i processi di montaggio e smontaggio. (Nota: alcune varianti UC usano un anello interno conico con una manica adattata conica).
Caratteristiche chiave dei cuscinetti della serie UC
- Capacità di autoallineamento:L'adattamento sferico tra l'anello esterno e il foro di alloggiamento consente al cuscinetto di ospitare Piccolo disallineamento dell'albero (In genere fino a ± 3 °), compensando gli errori di installazione o la deflessione dell'albero.
- Facile installazione e manutenzione:La progettazione dell'unità pre-assemblata, combinata con il sistema di bloccaggio della manica dell'adattatore, abilita estremamente veloce e senza strumenti Montaggio/smontaggio su alberi cilindrici, minimizzando i tempi di inattività e i costi di manutenzione.
- Sigillatura superiore:Le foche standard offrono un'eccellente protezione contro ambienti difficili, estendendo la vita del cuscinetto.
- Capacità di carico robusta:Gli alloggi in ghisa robusti e la costruzione di cuscinetti a sfera di scanalatura profonda offrono buoni Capacità di carico radiale e moderato Capacità di carico assiale.
- Ampia compatibilità e intercambiabilità:Fabbricato secondo gli standard metrici ISO (IS), garantendo la facilità di sostituzione e l'approvvigionamento di pezzi di ricambio a livello globale.
Applicazioni di cuscinetti della serie UC
Grazie alla loro durata, facilità d'uso e prestazioni affidabili, i cuscinetti UC si trovano in una vasta gamma di industrie e applicazioni:
- Macchinari agricoli (trattori, mietitori, fioriere)
- Attrezzatura di trasporto (nastri trasportatori a cinghia, trasportatori a rulli)
- Sistemi di ventilazione e HVAC (FAN)
- Macchinari di movimentazione dei materiali
- Attrezzatura da costruzione
- Linee di trasformazione alimentare e bevande
- Macchinari tessili
- Drive industriali generali (motori, cambi, pulegge)
Scegliere cuscinetti della serie UC significa scegliere affidabilità, efficacia in termini di costi ed efficienza operativa.
