NU1015

I cuscinetti a rulli cilindrici sono cuscinetti di rotolamento specificamente progettati per ospitare elevati carichi radiali. I loro elementi di rotolamento chiave sono rulli cilindrici che fanno un contatto lineare con le piste. Questo design li rende eccezionalmente efficaci nel gestire forze radiali pure, fungendo da componenti critici in una vasta gamma di applicazioni industriali. Rispetto ai cuscinetti a sfera delle stesse dimensioni, offrono una capacità di trasporto radiale significativamente più elevato.

Richiesta di invio

Cuscinetto a rulli cilindrici

Iso	NU1015
Гост	32115
Diametro del foro	d	75 mm
Diametro esterno	D	115 mm
Larghezza	B	20 mm
Valutazione del carico dinamico di base	C	38,2 kn
Valutazione del carico statico di base	C0	46,9 kn
Velocità di riferimento		4100 R/min
Velocità limitante		3400 r/min
Peso	0,74 kg

Struttura dei cuscinetti a rulli cilindrici

Un tipico cuscinetto a rulli cilindrici è costituito dai seguenti componenti principali:
1. Anello esterno:Di solito è dotato di costole fisse o flange su uno o entrambi i lati per fornire una guida assiale per i rulli.
2. Anello interiore:In genere ha anche costole o flange per la guida a rulli. A seconda del design, l'anello interno può essere integrale con costole o separabili (facilitare il montaggio).
3. Rulli cilindrici:Elementi di rotolamento cilindrici di precisione che sono i componenti di trasporto del carico core. La lunghezza del rullo è generalmente leggermente inferiore al loro diametro.
4. Gabbia (fermo):Separa uniformemente i rulli, impedisce loro di sfregarsi l'uno contro l'altro e li guida correttamente all'interno delle piste. I materiali in gabbia includono acciaio, ottone o polimeri (ad es. Polyamide/nylon).

Caratteristiche dei cuscinetti cilindrici a rulli

Elevata capacità di carico radiale:Il design del contatto della linea consente loro di gestire carichi radiali significativamente più elevati rispetto ai cuscinetti a sfera delle stesse dimensioni.
Alta rigidità radiale:Eccellente rigidità nella direzione radiale, con conseguente deformazione minima sotto carico.
Attrito basso:La bassa resistenza al rotolamento contribuisce all'alta efficienza.
Capacità ad alta velocità:I cuscinetti ben progettati (specialmente con gabbie leggere) sono adatti per velocità di rotazione elevate.
Separabilità:Molti tipi (ad es. Design NU, NJ) dispongono di anelli separabili (interni e/o esterni), semplificare il montaggio, lo smontaggio e la manutenzione.
Capacità di carico assiale limitata:Generalmente può ospitare solo carichi assiali molto piccoli (a seconda del design delle costole) o richiedere una combinazione con altri cuscinetti per gestire le forze assiali.

Applicazioni di cuscinetti a rulli cilindrici

I cuscinetti a rulli cilindrici sono ampiamente utilizzati in applicazioni che richiedono un'elevata capacità di carico radiale e rigidità:

MOTORI E GENERATORI ELETTRICI:Supporto del rotore.
Cambio e riduttori:Supporto dell'albero degli ingranaggi.
Rolling Mills:Chock roll roll e backup di lavoro.
Pompe e compressori:Supporto dell'albero.
Schermi vibranti:Gestione dei carichi vibratori.
Macchinari da costruzione:Anelli da splewing in escavatori, gru.
Turbine eoliche:Cuscinetti dell'albero principale.
Mandrini della macchina utensile:Dove sono fondamentali l'elevata rigidità e precisione.
Macchinari da stampa:Supporto del cilindro.

I cuscinetti a rulli cilindrici di qualità premium garantiscono l'affidabilità della missione-critica in cui la massima capacità di carico radiale non è negoziabile.

Notizie precedenti

Nup203

Notizie successive

NU1014

Contattaci

Prodotti correlati

7244 ac

I cuscinetti a sfera di contatto angolare (ACBB) sono unità di cuscinetti ingegnerizzate di precisione progettate in modo univoco per gestire carichi radiali e assiali combinati, contemporaneamente. A differenza dei cuscinetti a sfera di scanalatura profonda standard, incorporano gli angoli di contatto (in genere tra 15 ° e 40 °), consentendo loro di supportare forze assiali sostanziali in una direzione, spesso accanto a forze radiali moderate. Questo…

Leggi di più 🡥

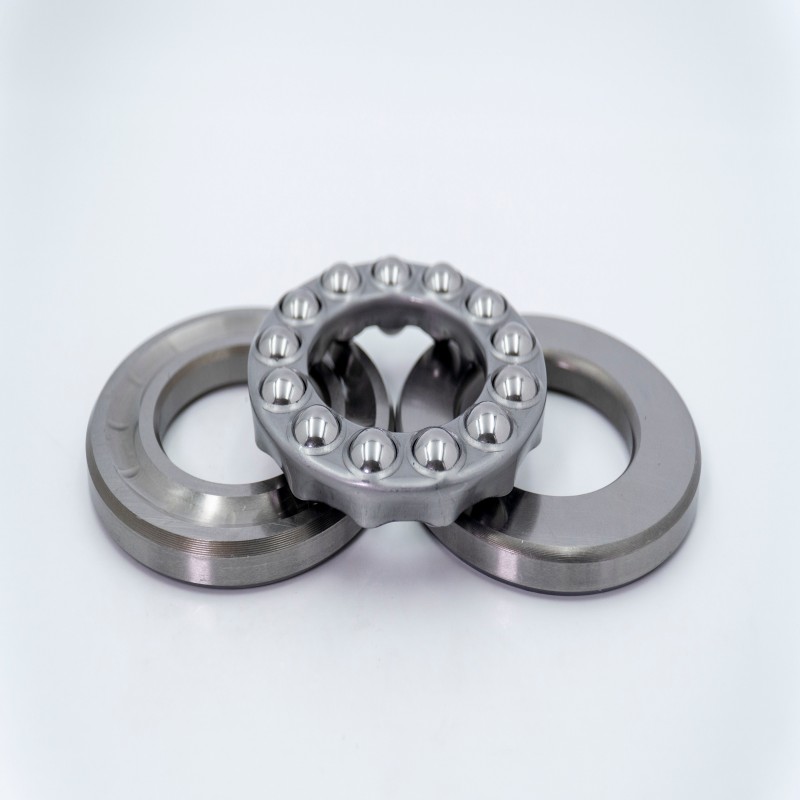

51317
