Categoria
Geg220ES 2RS
I cuscinetti semplici sferici, noti anche come cuscinetti articolari, sono componenti meccanici progettati in modo univoco per ospitare il disallineamento angolare e i movimenti oscillanti o rotanti tra le parti collegate. A differenza dei cuscinetti standard a sfera o a rulli, presentano una superficie di contatto scorrevole a forma di sferico (anello interno) che si articola all'interno di un anello esterno sferico abbinato. Questo design consente il movimento in più direzioni contemporaneamente.

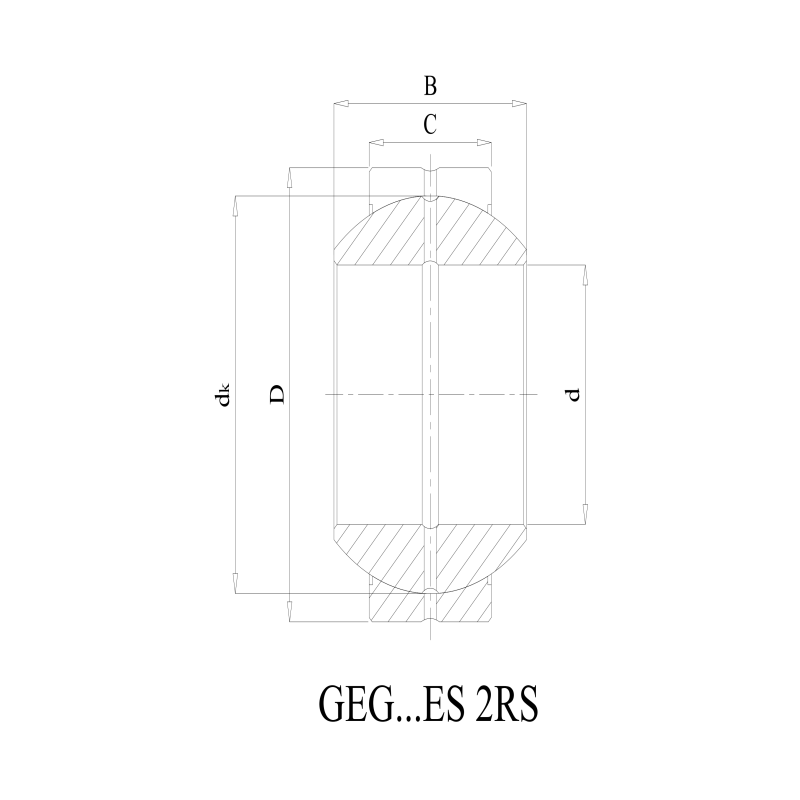

Cuscinetto semplice sferico
| Iso | Geg220ES 2RS | |
| Diametro del foro | d | 220 mm |
| Diametro esterno | D | 340 mm |
| Larghezza | B | 175 mm |
| Anello esterno della larghezza | C | 100 mm |
| Valutazione del carico dinamico di base | Dyn.c | 1530 kN |
| Valutazione del carico statico di base | Stat.co | 7620 kN |
| Anello interno del diametro del raceway | dk | 300 mm |
| Cuscinetto di massa | 50,9 kg | |
Struttura
I nostri cuscinetti semplici sferici sono costituiti da due componenti principali:
- Anello interiore:L'anello interno presenta un diametro esterno sferico convesso che funge da superficie scorrevole.
- Anello esterno:L'anello esterno ha un foro sferico concavo abbinato. A seconda del tipo, l'anello esterno può essere semplice (per premere negli alloggiamenti), presentare una flangia (per posizione radiale) o includere un gambo integrale (tipo di estremità dell'asta). Le superfici di contatto scorrevoli sono in genere progettate con speciali rivestimenti a bassa attrezzatura o trattamenti di superficie per ridurre al minimo l'usura e migliorare le prestazioni.
Caratteristiche chiave
- Autoallineamento:Ospita un significativo disallineamento statico e dinamico (deflessione dell'albero, errori di montaggio).
- Capacità di carico elevato:Ingegnerizzato per resistere a carichi radiali elevati, carichi assiali o carichi combinati in varie direzioni.
- Assorbimento d'urto:In grado di smorzare i carichi di impatto e le vibrazioni.
- Opzioni a bassa manutenzione:Molti tipi dispongono di design robusti e senza guarnizioni o materiali resistenti alla corrosione per il funzionamento esente da manutenzione o intervalli di servizio estesi in condizioni difficili.
- Movimento regolare:Le superfici di scorrimento a bassa frizione garantiscono un'articolazione precisa.
- Design compatto:Risparmio di spazio rispetto ai cuscinetti multipli che raggiungono un'articolazione simile.
Industrie di applicazioni primarie
I cuscinetti semplici sferici sono indispensabili in ambienti ingegneristici impegnativi, in particolare in:
- Automotive & Transportation:Sistemi di sospensione, collegamenti di sterzo, trasgressori.
- Macchinari industriali:Cilindri idraulici, attrezzature per la movimentazione dei materiali, macchinari di imballaggio, macchinari agricoli.
- Equipaggiamento di costruzione e ingegneria:Giunti boom di escavatore, collegamenti alla gru, caricatori.
- Agricoltura:Trattori, mietitori, aratri.
- Mining:Cuscinetti robusti per esercitazioni, nastri trasportatori, frantoi sotto carichi estremi e contaminazione.
- Energia eolica:Sistemi di lancio e imbardata che richiedono affidabilità in vari carichi e condizioni meteorologiche.
Applicazioni tipiche in macchinari e ambienti
Questi cuscinetti sono essenziali nei punti di articolazione critica come:
- Punti pivot:Braccia di collegamento, assemblaggi a leva.
- Cilindro idraulico/pneumatico:Occhi a canna e clevis.
- Sistemi di controllo:Attuatori, collegamenti che richiedono un movimento preciso.
- Giunti di sospensione:Giunti articolati in veicoli e attrezzature.
- Ambienti difficili:Ambienti con polvere, sporco, umidità, temperature alte/basse ed esposizione a sostanze chimiche o acqua di mare (utilizzando varianti resistenti alla corrosione).
I nostri semplici cuscinetti sferici ingegnerizzati con precisione offrono soluzioni di articolazione affidabili per le sfide industriali più difficili del mondo.
