GEEM120ES 2RS

Kúlulaga látlaus legur, einnig þekktir sem liðagangir, eru vélrænir íhlutir sem eru einstaklega hannaðir til að koma til móts við hyrnd misskiptingu og sveiflu eða snúningshreyfingar milli tengdra hluta. Ólíkt venjulegum kúlu- eða rúllulagi eru þeir með kúlulaga mótað rennibraut (innri hringur) sem er mótaður innan samsvarandi kúlulaga ytri hrings. Þessi hönnun gerir kleift að hreyfa sig í margar áttir samtímis.

Leggja fram beiðni

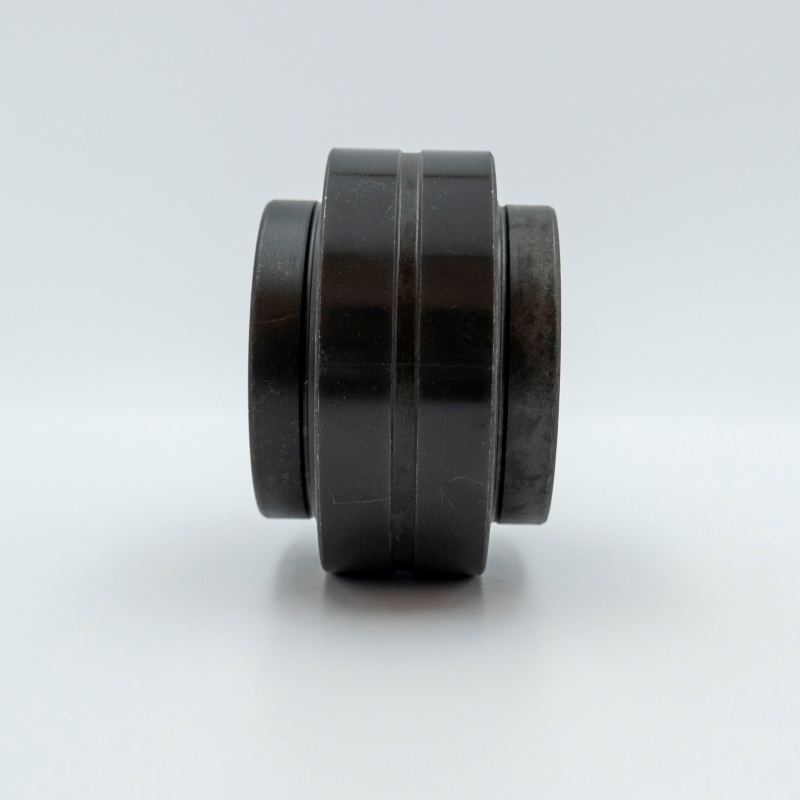

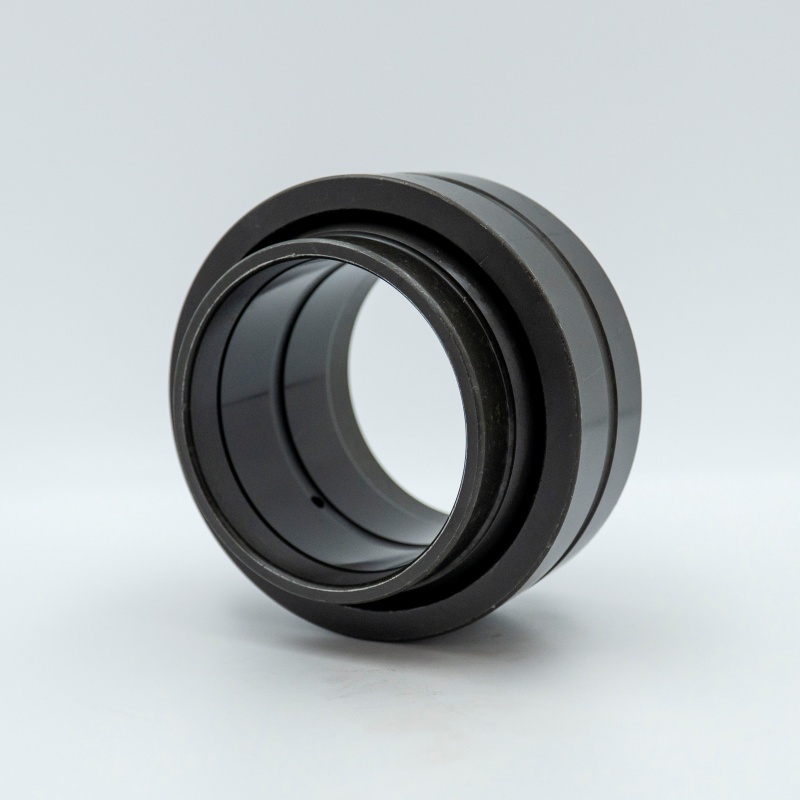

Kúlulaga látlaus lega

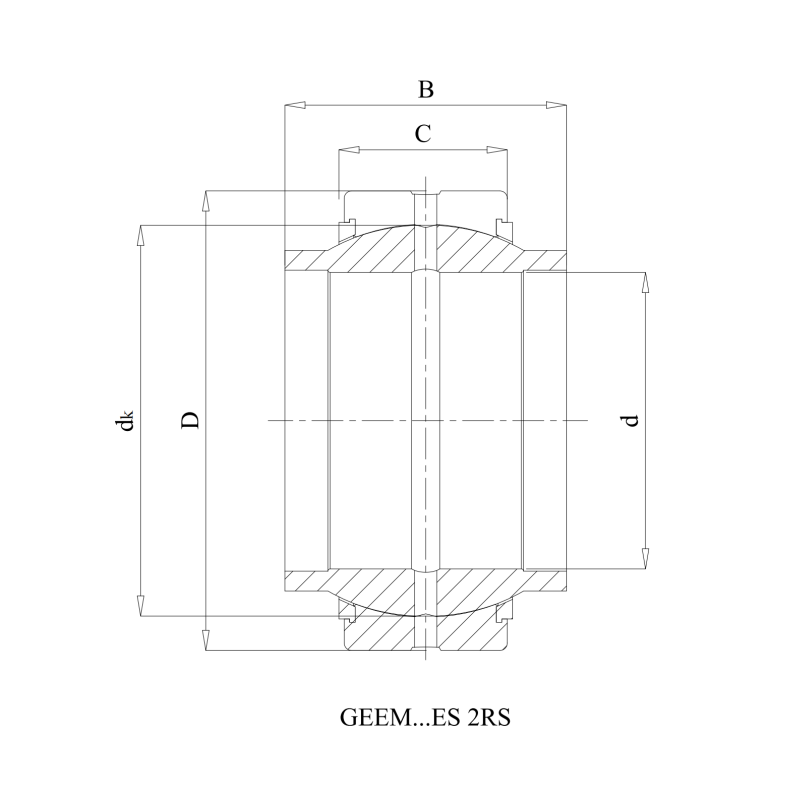

ISO	GEEM120ES 2RS
Bora þvermál	d	120 mm
Utan þvermál	D	180 mm
Breidd	B	108 mm
Breidd ytri hringur	C	70 mm
Grunn öflugt álagsmat	Dyn.c	570 kN
Grunn truflanir álags	Stat.co	2850 kN
Raceway þvermál innri hringur	dk	160 mm
Fjöldaferð	8,44 kg

Uppbygging

Kúlulaga látlaus legur samanstanda af tveimur aðalþáttum:

Innri hringur:Innri hringurinn er með kúpt kúlulaga ytri þvermál sem virkar sem renniborð.
Ytri hringur:Ytri hringurinn er með samsvarandi íhvolfur kúlulaga borun. Það fer eftir gerðinni, ytri hringurinn getur verið einfaldur (til að ýta á hús), vera með flans (fyrir geislamyndun) eða innihalda óaðskiljanlega skaft (stangarendategund). Rennandi snertifleti er venjulega hannaður með sérstökum litlum fílategundum eða yfirborðsmeðferðum til að lágmarka slit og bæta afköst.

Lykileinkenni

Sjálfvirkni:Hýtur verulega truflanir og kraftmikla misskiptingu (Shaft Devlection, festingarvillur).
Mikil álagsgeta:Hannað til að standast mikið geislamyndun, axial álag eða sameinað álag í ýmsar áttir.
Högg frásog:Fær um að dempa áhrif álag og titring.
Valkostir við litla viðhald:Margar gerðir eru með öflugum, þéttlausum hönnun eða tæringarþolnum efnum fyrir viðhaldslaus notkun eða framlengt þjónustutímabil við erfiðar aðstæður.
Slétt hreyfing:Renniflata með lágum skáldskap tryggir nákvæma mótun.
Samningur hönnun:Rýmissparnaður samanborið við margar legur sem ná svipaðri mótun.

Aðal umsóknariðnaður

Kúlulaga látlaus legur eru ómissandi í krefjandi verkfræðisumhverfi, sérstaklega í:

Bifreið og samgöngur:Fjöðrunarkerfi, stýri tengingar, akstur.
Iðnaðarvélar:Vökvakerfi strokkar, efnismeðferðarbúnaður, umbúðir vélar, landbúnaðarvélar.
Smíði og verkfræðibúnaður:Uppsveiflur gröfu, kranatengingar, hleðslutæki.
Landbúnaður:Dráttarvélar, uppskerur, plóg.
Námuvinnsla:Öflugar legur fyrir æfingar, færibönd, krossar undir miklum álagi og mengun.
Vindorku:Pitch og yaw kerfi sem krefjast áreiðanleika við mismunandi álag og veðurskilyrði.

Dæmigert forrit í vélum og umhverfi

Þessar legur eru nauðsynlegar í mikilvægum liðum eins og:

Pivot stig:Tengingarvopn, lyftistöng.
Vökvakerfi/pneumatic hólk:Stangir augu og klemmir.
Stjórnkerfi:Stýrimenn, tengingar sem krefjast nákvæmrar hreyfingar.
Fjöðrunar liðir:Mótað samskeyti í ökutækjum og búnaði.
Erfitt umhverfi:Umhverfi með ryki, óhreinindi, raka, hátt/lágt hitastig og útsetning fyrir efnum eða sjó (með því að nota tæringarþolið afbrigði).

Precision-verkfræðilega kúlulaga látlaus legur okkar bjóða upp á áreiðanlegar greiningarlausnir fyrir erfiðustu iðnaðaráskoranir heims.
