7002 b

Hyrndur snertiskúlulaga (ACBB) eru nákvæmni verkfræðilegir beareiningar sem eru sérstaklega hönnuð til að takast á við Samsett geislamyndun og axial álag, samtímis. Ólíkt venjulegum djúpum gróp kúlulaga, fella þeir snertishorn (venjulega á milli 15 ° til 40 °), sem gerir þeim kleift að styðja verulegar axial krafta í eina átt, oft við hlið miðlungs geislamyndunar. Þessi sérstaka hönnun gerir þá ómissandi fyrir forrit sem krefjast mikillar snúnings nákvæmni og stífni við flóknar hleðsluskilyrði.

Leggja fram beiðni

Hyrnd snertikúlulaga

ISO	7002 b
Gost	66102
Bora þvermál	d	15 mm
Utan þvermál	D	32 mm
Breidd	B	9 mm
Grunn öflugt álagsmat	C	3,33 kN
Grunn truflanir álags	C0	1,89 kN
Viðmiðunarhraði		15000 r/mín
Takmarka hraða		11400 r/mín
Fjöldaferð	0,039 kg

Uppbygging og hönnun

Kjarnaþættirnir í hyrndum snertiskúlulögum fela í sér:
1. Innri og ytri hringir:Láttu greinilegar kappakstursbrautir með sérstaklega halla axlir. Snertishornið er myndað á milli línunnar sem tengir snertipunkta milli boltans og kappakstursbrauta og plans hornrétt á burðarásinn.
2. Nákvæmar kúlur:Hágráðu stálkúlur senda álagið á milli hringanna.
3. Búr:Örugglega rýmir kúlurnar til að koma í veg fyrir snertingu og núning, viðhalda ákjósanlegri dreifingu fitu og leiðbeina kúlunum meðan á notkun stendur. Búr er hægt að búa til úr pressuðu stáli, vélinni eir eða öflugum fjölliðum (eins og Peek).
4. Innsigli/skjöldur (valfrjálst):Verndaðu gegn mengun og hafðu smurningu. Innsigluð afbrigði eru algeng í krefjandi umhverfi.
ACBBS eins rað höndla axial álag fyrst og fremst í eina átt. Tvíhliða sett (DB: Bak-til-bak, DF: augliti til auglitis, DT: Tandem) eru búin til með því að festa tvö eða fleiri staka legur saman til að takast á við hærra álag og augnablik eða tvíátta axialöfl.

Lykileinkenni og frammistöðu kosti

Hátt axial álagsgeta:Útrásarvegar í forritum sem einkennast af þrýstingi.
Háhraða getu:Bjartsýni innri rúmfræði og búrhönnun gerir kleift að verulega hærri snúningshraða samanborið við tapered rúlla legur undir svipuðum axial álagi.
Mikil stífni og stífni:Veitir framúrskarandi mótstöðu gegn sveigju og aflögun, sérstaklega undir forhleðslu, að tryggja nákvæma staðsetningu íhluta.
Lítil núning og hlaup nákvæmni:Mikil nákvæmni einkunnir bjóða upp á sléttan notkun með lágmarks tog og titringi.
Langt þjónustulíf:Náð með hágráðu efni (t.d. tómarúm-af-afgreiðslu stál), háþróað hitameðferð og nákvæm framleiðslustýring.
Festandi sveigjanleiki:Tvíhliða valkostir gera kleift að sniðnar lausnir fyrir sérstaka kröfur um álag, stund og stífni.

Aðalforrit og atvinnugreinar

Hyrndur snertiskúlulög eru grundvallaratriði í fjölbreyttum atvinnugreinum sem krefjast hraða, nákvæmni og sameinaðs álagsstuðnings:

Vélverkfæri iðnaður:Snældar af CNC vinnslustöðvum, kvörn, rennibekkum (háhraða, nákvæmni).
Bifreiðar:Hjólamiðstöðvar (sérstaklega í tvíhliða settum), sendingar, túrbóhleðslutæki, rafmótorar, stýri.
Aerospace:Aukahlutir í þotu, þyrlusendingar, stjórnkerfi.
Kraftflutningur:Gírkassar, rafmótorar, rafalar, dælur, þjöppur.
Iðnaðar sjálfvirkni og vélfærafræði:Háþróunar vélfærafræði samskeyti, snúningsborð, línuleg hreyfingarkerfi.
Dælur og þjöppur:Hjóla stokka, háhraða þjöppu snældur.
Efni meðhöndlun:Færibönd sem krefjast nákvæmni og hraða.
Landbúnaðar- og byggingarvélar:Gírkassar, lokadrifar þar sem hraði og axial hleðst saman.

Umsóknarumhverfi

Acbbs standa sig einstaklega vel í ýmsum krefjandi umhverfi, þar á meðal:

Háhraða vélar:Hannað fyrir stöðugleika og litla hitaöflun við hækkuð snúninga.
Nákvæmni staðsetningarkerfi:Veita stífni og nákvæmni í vélartækjum og sjálfvirkni.
Forrit með verulegum axial þrýstingi:Meðhöndlun ríkjandi einátta þrýstingur neyðir á skilvirkan hátt.
Miðlungs til mikils rekstrarhita:Með viðeigandi fitu eða smurningarkerfi. Sérhæfð afbrigði eru til fyrir öfgafullt umhverfi.
Hreinsað-til-MODLESLED MENGT umhverfi:Með því að nota árangursríkar þéttingarlausnir (snertiþéttingar, völundarhús innsigli sem ekki eru í snertingu).

Niðurstaða

Hyrnd snertiball legur okkar tákna hápunkta frammistöðu fyrir krefjandi forrit sem krefjast samtímis stjórnun á háum hraða, verulegum axial þrýstingi og geislamyndun. Hann er hannaður með nákvæmni efni, háþróaðri hönnun og strangri gæðaeftirliti, og skila ósamþykktri stífni, snúnings nákvæmni og framlengdum þjónustulífi. Treystu acbbs okkar til að auka framleiðni, skilvirkni og áreiðanleika mikilvægra véla þinna í óteljandi atvinnugreinum.

Fyrri fréttir

UCC210-29

Næstu fréttir

UCC210

Hafðu samband

Tengdar vörur

UCP311-33

UC röð legur vísa til stöðluðu, víða notaðar koddablokk kúlulaga einingar með millistykki ermum. Í kjarna þeirra er djúp gróp kúlulaga með kúlulaga ytri þvermál (SPB) sem er hannað til að passa inn í samsvarandi kúlulaga borun steypujárnshúss. Með því að fylgja mælikvarða er þessi röð…

Lestu meira 🡥

6024

Djúp gróp kúlulaga er ein mest notaða tegundin af veltandi legum. Það samanstendur af innri hring, ytri hring, stálkúlum og búri (eða innsigli íhlutum). Djúpgrópbrautirnar á innri og ytri hringunum gera það kleift að standast geislamyndun og takmarkaðar…

Lestu meira 🡥

6807 ZZ

Lestu meira 🡥

NF209

Sívalur rúlla legur eru veltandi legur sérstaklega hannaðir til að koma til móts við mikið geislamyndun. Lykilatriði þeirra eru sívalur rúllur sem ná línulegri snertingu við kappakstursbrautirnar. Þessi hönnun gerir þá einstaklega árangursríkan við meðhöndlun hreinna geislamyndunar og þjónar sem mikilvægum íhlutum í miklum fjölda iðnaðar. Borið saman ...

Lestu meira 🡥

NF222

Lestu meira 🡥

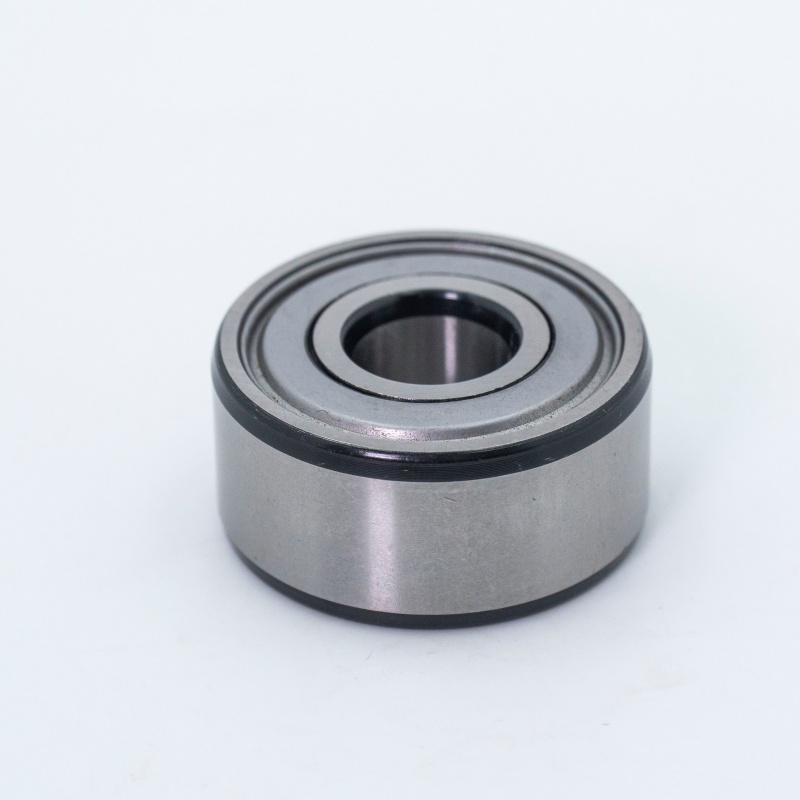

3313 ZZ
