Tvöfaldur röð horn snertikúlulaga-3212 zz

3212 ZZ

Tvöfaldur rauð snertiskúlulög eru sérhæfð tegund af veltandi legu sem einkennist af Tvær línur af stálkúlum raðað á milli innri og ytri hringbrauta, með kappakstursbrautirnar Offset miðað við hvert annað Meðfram burðarásnum. Þessi hönnun veldur því að snertilínan milli kúlna og keppnisbrauta myndar Horn (snertihorn) með geislamyndunarplani legunnar. Tilvist þessa snertihorns er lykillinn að því að gera þessum legum kleift styðja samtímis geislamyndun og axial álag. Í samanburði við hyrndar snertiskúlulög í einni röð býður tvöfalda röð hönnun verulega hærri álagsgetu (sérstaklega axial álag) og stífni.

Leggja fram beiðni

Tvöfaldur röð horn snertikúlulaga

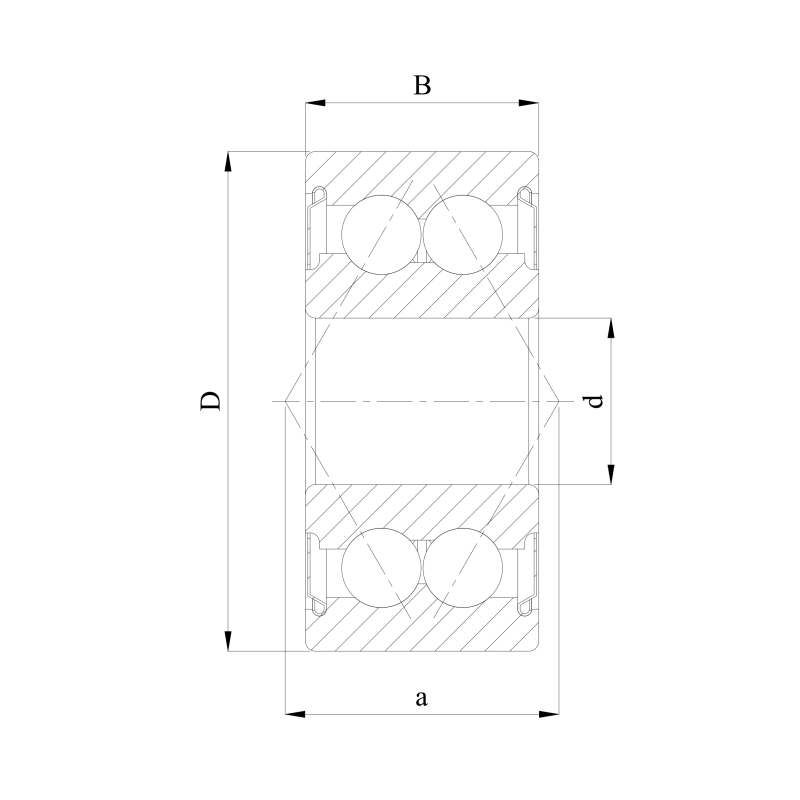

ISO	3212 ZZ
Gost	3056212 ZZ
Bora þvermál	d	60 mm
Utan þvermál	D	110 mm
Breidd	B	36,5 mm
Grunn öflugt álagsmat	C	43,26 kN
Grunn truflanir álags	C0	51 kN
Viðmiðunarhraði		2300 r/mín
Takmarka hraða		3000 r/mín
Fjöldaferð	1,4 kg

Einkenni tvöfaldra raða snertiskúlulaga

Mikil álagsgeta:Tvær línur af kúlum auka verulega bæði geislamyndun og axial (sérstaklega tvístefnu axial) álagsgetu legunnar.
Mikil stífni:Uppbygging tvöfalda röð veitir yfirburði stífni og stöðugleika undir veltum augnablikum eða sameinuðum álagi, sem býður upp á meiri mótstöðu gegn aflögun.
Bi-stefna axial álagsstuðningur:Þetta er mest áberandi kosturinn við tvöfaldan raða snertiskúlulaga. Ein lega getur stutt axial álag frá Báðar áttir (t.d. vinstri og hægri) meðan haldið er mikilli nákvæmni og stífni. Það er engin þörf á að para staka röð legur til að ná tvístefnu stuðningi.
Mikil hlaupandi nákvæmni:Framleitt að háum nákvæmni staðla, sem tryggir sléttan og nákvæman snúningsafköst.
Þéttleiki:Þrátt fyrir að hafa tvær raðir af kúlum er hönnun þeirra yfirleitt samningur en að nota blöndu af tveimur bak-til-baki eða augliti til auglitis paraðri einasta röð, sem sparar festingarrými.
Einfölduð uppsetning:Sem óaðskiljanlegur eining er uppsetningin einfaldari en paraðar stakar röð og tryggir fyrirfram ákveðna úthreinsun eða forhleðsluástand.
Forhleðsla:Margir venjulegir snertilögur með tvöföldum röð eru með bjartsýni forhleðslu (ljós eða miðlungs) fyrir besta jafnvægið stífni, hlaupandi nákvæmni og þjónustulífi.

Flokkun á tvöföldu raða snertiskúlulögum

Tvöfaldur róðri snertiskúlulög eru fyrst og fremst flokkuð út frá snertihorni þeirra og hönnunaraðgerðir:
- Eftir tengiliðahorni:
  - 15 ° snertihorn:Áhersla á háhraða getu; Hentar fyrir í meðallagi axial álag en háhraða kröfur.
  - 25 ° snertihorn (algengast):Býður upp á jafnvægi blöndu af geislamyndun/axial álagsgetu, stífni og hraða; mest notaða gerðin.
  - 30 °/40 ° snertihorn:Einbeitir sér að mikilli axial álagsgetu og stífni; Hentar fyrir aðallega axial álag á tiltölulega lægri hraða.
- Eftir skipulagshönnun:
  - Hefðbundin gerð:Solid ytri hringur og aðskilinn innri hringur (s) (oft með flansum eða rifbeinum). Algengasta hönnunin (t.d. 3300, 3200 seríur).
  - Innsigluð/varin gerð:Búin með snertisgúmmíþéttingum (RS/2Rs) eða skjöldu sem ekki eru snertingu (ZZ/2Z) fyrir umhverfi sem þarfnast verndar gegn ryki, raka eða smurolíu.
  - Flansaður ytri hringur:Ytri hringur er með flans til að auðvelda axial staðsetningu og einfaldaða uppsetningu.
  - Tapered Wore:Innri hringur er með tapered borun til að stilla/forhleðslu með axial tilfærslu.
  - Hátt álag/sérstök hönnun:Svo sem tvískiptur innri eða ytri hringir (t.d. um 3200 röð hönnun), fínstillt fyrir dreifingu snertingar álags til að auka aukna álagsgetu.
- Eftir stærð röð:Flokkað samkvæmt ISO Dimension Series stöðlum (t.d. 32, 33 röð), sem gefur til kynna mismunandi hlutföll á breidd til þvermál.

Forrit af tvöföldu raða snertiskúlulögum

Með því að nýta mikla stífni þeirra, nákvæmni og getu til að takast á við tvískipta lag, eru tvöfaldir róðrar snertiskúlulaga notaðir í forritum sem krefjast stuðnings við sameinað álag (sérstaklega tvíátta axialöfl og velta augnablikum) og krefjast mikillar snúnings nákvæmni. Sem dæmi má nefna:

Vélatól snældar:Legur fyrir snælda í rennibekkjum, malunarvélum, mala vélum osfrv., Þar sem þær eru eitt algengasta forritið.
Gírkassar:Stuðningur við framleiðsla stokka í reikistjarna gírafköstum og iðnaðar gírkassa (oft þurfa axial þrýsting og halla augnablik stuðning).
Iðnaðardælur:Stuðningur skaft í miðflótta dælum, skrúfdælum osfrv., Meðhöndlun geislamyndunar og tvíátta axial álags.
Framkvæmdir/landbúnaðarvélar:Ekið stokka, slew hringir.
Prentvélar:Strokka legur, sem krefjast mikillar nákvæmni og sléttrar notkunar.
Plast og gúmmívélar:Skrúfa stuðning í extruders, rúlla legur í dagatalum/blöndunartæki.
Aðdáendur/blásarar:Stuðningur við snúninga hjá háhraða aðdáendum.
Bifreiðar:Takmarkað afkastamikil forrit (t.d. hágæða losunar legur), en sjaldgæfari en stakar eða fjögurra stiga snertilögur vegna geimþvingana.
Vélmenni liðir.

Athugið: Við bjóðum upp á breitt úrval af tvöföldum röð hyrndra snertiskúlulaga. Vinsamlegast hafðu samband við okkur til að velja ákjósanlegan legu fyrir sérstakar kröfur um forrit (hleðslustærð og stefnu, hraði, nákvæmni kröfur, festingarrými, umhverfisaðstæður osfrv.).
