Flokkur

23032 MBW33

Kúlulaga rúlla legu er mjög hannaður veltandi þáttur sem er hannaður til að skara fram úr við krefjandi rekstrarskilyrði. Skilgreinandi eiginleiki þess er þess Sjálfvirkni getu. Það bætir sjálfkrafa upp misskiptingu milli skaftsins og hússins, af völdum festingarvillna, sveigju af skaftinu eða byggð á grundvelli (venjulega allt að 1,5 ° - 3 °). Þessi einstaka hæfileiki gerir þá að kjörlausn fyrir forrit sem fela í sér mikið álag, höggálag og aðstæður þar sem einhver sveigjanleiki er óhjákvæmilegur.

Leggja fram beiðni

Kúlulaga rúlla legur

ISO	23032 MBW33
Gost	3003132 h
Bora þvermál	d	160 mm
Utan þvermál	D	240 mm
Breidd	B	60 mm
Grunn öflugt álagsmat	C	300 kN
Grunn truflanir álags	C0	525 kN
Viðmiðunarhraði		800 r/mín
Takmarka hraða		600 r/mín
Fjöldaferð	9,52 kg

Skipulagshönnun

Bærin samanstendur af fjórum lykilþáttum:

Innri hringur:Er með tvær kappakstursbrautir með rifbeinum fyrir leiðsögn um vals.
Ytri hringur:Er með íhvolfur kúlulaga kappakstursbraut inn í ólina sína. Miðja sveigju þessarar keppnisbrautar fellur saman við legumiðstöðina og gerir kleift að stjórna sjálfs.
Vals:Tunnulaga (kúlulaga) vals, annað hvort samhverf eða ósamhverfar, rúlla frjálslega innan kúlulaga leiðar ytri hringsins, sem gerir halla og snúningi kleift.
Búr:Stöður og skilur rúllurnar, lágmarka núning og leiðbeina snúningi. Búr eru venjulega úr pressuðu stáli eða vélinni eir. Bærin hýsir tvær línur af keflum fyrir mikla álagsgetu.

Lykileinkenni

Yfirburða sjálfssamsetning:Þolir umtalsverða misskiptingu skaftsins og verndar leguna gegn streitu á brún og ótímabæra bilun og lengir endingartíma.
Óvenjuleg álagsgeta:Tunnuvalsarnar viðhalda stóru snertiflokki með kúlulaga ytri kappakstursbrautinni, sem gerir kleift að gera mjög mikla geislamyndunargetu og hóflega meðhöndlun á axial álagi.
Styrkleiki og áfallsþol:Traustur smíði meðhöndlar mikið álag, áhrif álag og titring á áhrifaríkan hátt.
Bjartsýni innri rúmfræði:Tryggir skilvirka leiðsögn um rúllu, jafnvel streitudreifingu, lítinn núning og kælir hitastig.
Auðvelt að viðhalda viðhaldi (tapered borhönnun):Útgáfur með tapered bora og millistykki ermar auðvelda festingu og að taka upp sívalur stokka án axlir.

Dæmigert forrit

Kúlulaga rúlla legur eru vinnuhestar í mörgum þungum atvinnugreinum og krefjandi umhverfi, þar á meðal:

Þungar vélar: Námuvinnslubúnaður (krossar, myllur), málmvinnsluplöntur (veltingarmolar), sementsframleiðsla (RAW MILLS, Kilns).
Efni meðhöndlun: Titringur skjár, stórir færibönd, fötu lyftur.
Kraft kynslóð: Vindmylla gírkassar, vatnsaflsplöntur, gírlækkanir.
Aðrar atvinnugreinar: Pappírsvélar, sjávardrifskerfi, járnbrautaröxla (ákveðin hönnun), stuðningsrúllur og almennur iðnaðar drifkraftur stuðningur.

Fyrri fréttir

23032 CAW33

Næstu fréttir

NJ344

Hafðu samband

Tengdar vörur

K52X57X12

Nálarvals legur nota sívalur rúllur með hlutfall lengdar til þvermáls yfir 4: 1. Þessi „nálarlíka“ rúmfræði gerir kleift að framkvæma framúrskarandi geislamyndunargetu innan mjög samningur þversniðs, sem veitir yfirburða rýmis skilvirkni samanborið við kúlulög með samsvarandi víddum.

Lestu meira 🡥

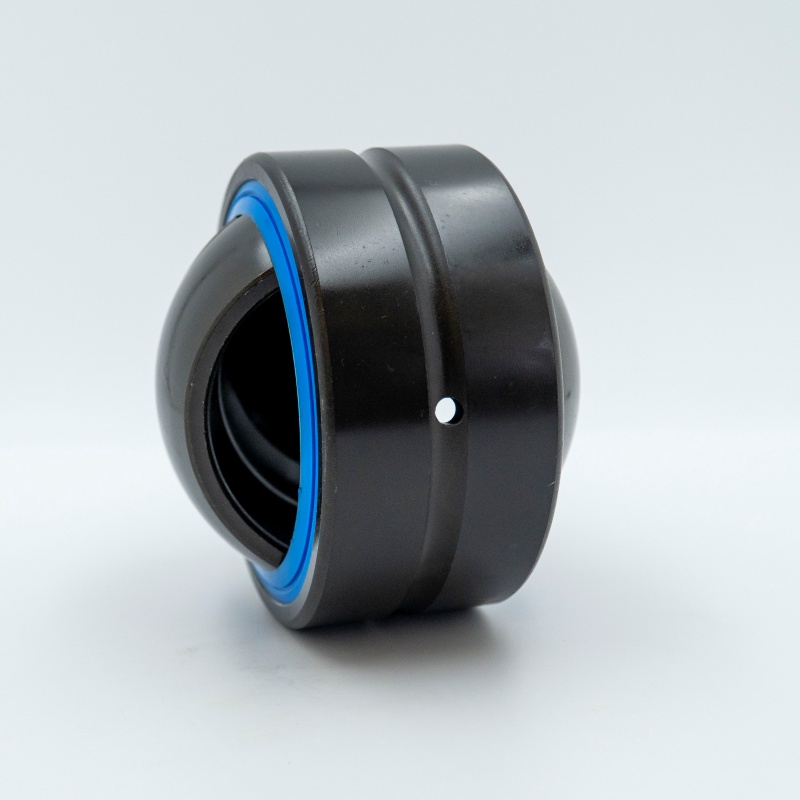

Gez190es 2rs
