Kategori
NN3096 k
Bantalan roller silinder adalah bantalan bergulir secara khusus direkayasa untuk mengakomodasi beban radial tinggi. Elemen gulung kunci mereka adalah rol silindris yang melakukan kontak linier dengan balap. Desain ini membuat mereka sangat efektif dalam menangani kekuatan radial murni, berfungsi sebagai komponen penting dalam sejumlah besar aplikasi industri. Dibandingkan dengan bantalan bola dengan ukuran yang sama, mereka menawarkan kapasitas pembawa beban radial yang jauh lebih tinggi.
Bantalan rol silindris

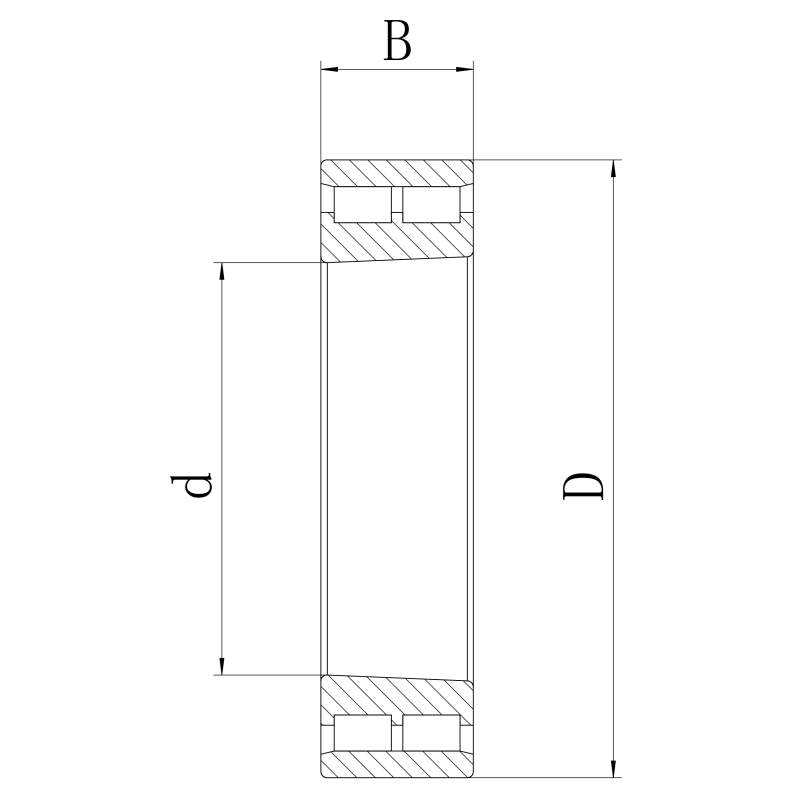

| Iso | NN3096 k | |
| Гост | 3182196 | |
| Diameter bore | d | 480 mm |
| Diameter luar | D | 700 mm |
| Lebar | B | 165 mm |
| Peringkat beban dinamis dasar | C | 1620 kN |
| Peringkat beban statis dasar | C0 | 3510 kN |
| Kecepatan referensi | 800 kN | |
| Kecepatan Membatasi | 600 r/mnt | |
| Berat | 206 kg | |

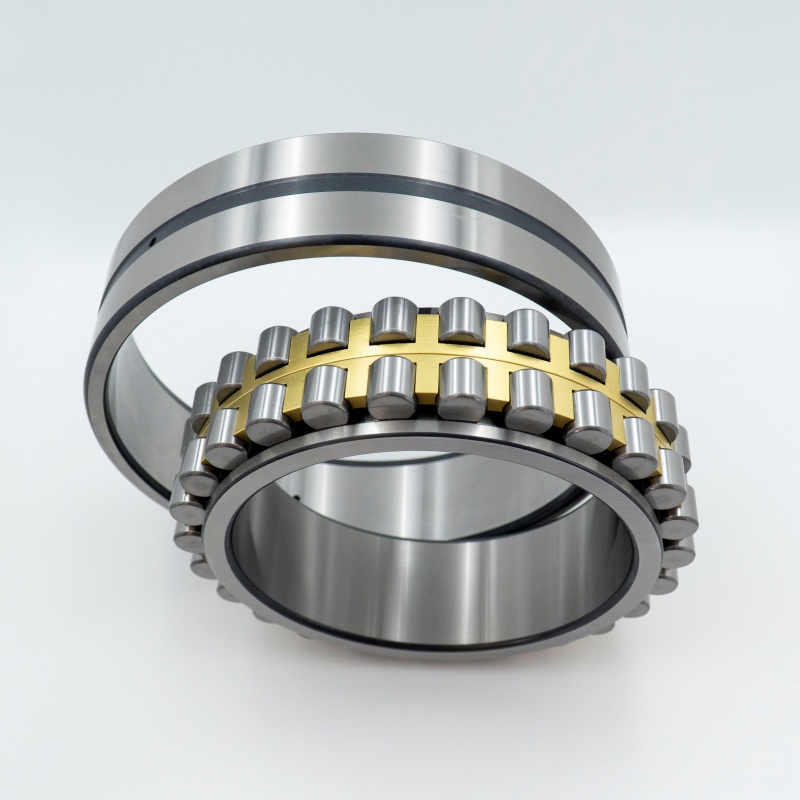

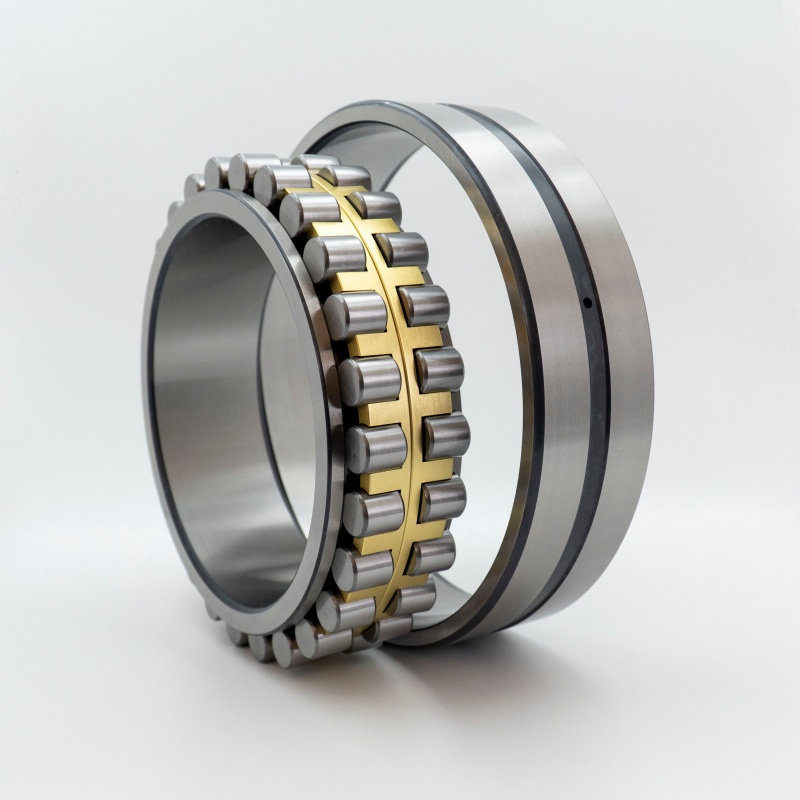

Struktur bantalan rol silinder
- Bantalan rol silinder yang khas terdiri dari komponen utama berikut:
- Cincin luar:Biasanya fitur iga atau flensa tetap pada satu atau kedua sisi untuk memberikan panduan aksial untuk rol.
- Cincin Dalam:Juga biasanya memiliki tulang rusuk atau flensa untuk bimbingan rol. Bergantung pada desainnya, cincin bagian dalam dapat menjadi bagian integral dengan tulang rusuk atau dapat dipisahkan (memfasilitasi pemasangan).
- Rol silindris:Elemen bergulir silinder presisi-tanah yang merupakan komponen pembawa beban inti. Panjang rol biasanya sedikit kurang dari diameternya.
- Cage (retainer):Memisahkan roller secara merata, mencegah mereka saling menggosok, dan membimbingnya dengan benar di dalam balap. Bahan kandang termasuk baja, kuningan, atau polimer (mis., Polyamide/nilon).
Karakteristik bantalan rol silinder
- Kapasitas beban radial tinggi:Desain kontak garis memungkinkan mereka untuk menangani beban radial yang secara signifikan lebih tinggi daripada bantalan bola berukuran sama.
- Kekakuan radial tinggi:Kekakuan yang sangat baik dalam arah radial, menghasilkan deformasi minimal di bawah beban.
- Gesekan rendah:Resistensi rolling rendah berkontribusi terhadap efisiensi tinggi.
- Kemampuan berkecepatan tinggi:Bantalan yang dirancang dengan baik (terutama dengan kandang ringan) cocok untuk kecepatan rotasi tinggi.
- Sifat dpt dipisahkan:Banyak jenis (mis., Nu, desain NJ) menampilkan cincin yang dapat dipisahkan (bagian dalam dan/atau luar), menyederhanakan pemasangan, turun, dan pemeliharaan.
- Kapasitas beban aksial terbatas:Umumnya hanya dapat mengakomodasi beban aksial yang sangat kecil (tergantung pada desain tulang rusuk), atau memerlukan kombinasi dengan bantalan lain untuk menangani gaya aksial.
Aplikasi bantalan rol silindris
Bantalan rol silindris banyak digunakan dalam aplikasi yang menuntut kapasitas beban radial tinggi dan kekakuan:
- Motor dan Generator Listrik:Dukungan rotor.
- Gearbox dan peredam:Dukungan poros gigi.
- Rolling Mills:Gulungan gulungan kerja dan cadangan gulung.
- Pompa dan kompresor:Dukungan poros.
- Layar bergetar:Menangani beban getaran.
- Mesin Konstruksi:Sleewing ring di excavators, crane.
- Turbin angin:Bantalan poros utama.
- Spindle Alat Mesin:Di mana kekakuan dan ketepatan tinggi sangat penting.
- Mesin cetak:Dukungan silinder.
Bantalan rol silindris berkualitas premium memastikan keandalan misi-kritis di mana kapasitas beban radial maksimum tidak dapat dinegosiasikan.
