Kategori
Gez101es
Bantalan polos bola, juga dikenal sebagai bantalan sambungan, adalah komponen mekanis yang dirancang secara unik untuk mengakomodasi misalignment sudut dan gerakan berosilasi atau putar di antara bagian -bagian yang terhubung. Tidak seperti bantalan bola atau rol standar, mereka menampilkan permukaan kontak geser berbentuk bulat (cincin dalam) yang mengartikulasikan dalam cincin luar bola yang serasi. Desain ini memungkinkan untuk pergerakan dalam berbagai arah secara bersamaan.

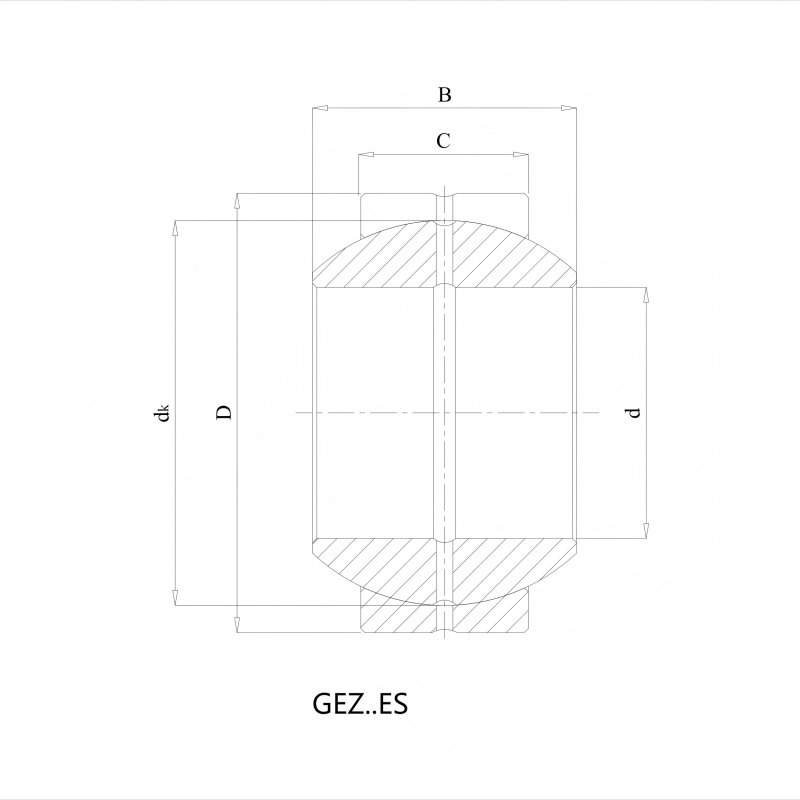

Bantalan polos bola
| Iso | Gez101es | |
| Diameter bore | d | 4 inci |
| Diameter luar | D | 6,25 inci |
| Lebar | B | 3,5 inci |
| Cincin luar lebar | C | 3 inci |
| Peringkat beban dinamis dasar | Dyn.c | 900 kN |
| Peringkat beban statis dasar | Stat.co | 2650 kN |
| Cincin Dalam Diameter Raceway | DK | 5,748 inci |
| Bore dimensi talang | R1S | 0,04 inci |
| Cincin luar dimensi talang | R2S | 0,04 inci |
| Bantalan massa | 7 kg | |
Struktur
Bantalan polos bola kami terdiri dari dua komponen utama:
- Cincin Dalam:Cincin bagian dalam memiliki diameter luar bulat cembung yang bertindak sebagai permukaan geser.
- Cincin luar:Cincin luar memiliki lubang bulat cekung yang serasi. Bergantung pada jenisnya, cincin luar mungkin sederhana (untuk menekan ke rumah), fitur flensa (untuk lokasi radial), atau termasuk betis integral (tipe ujung batang). Permukaan kontak geser biasanya direkayasa dengan lapisan gesekan rendah khusus atau perawatan permukaan untuk meminimalkan keausan dan meningkatkan kinerja.
Karakteristik utama
- Mandiri:Mengakomodasi misalignment statis dan dinamis yang signifikan (defleksi poros, kesalahan pemasangan).
- Kapasitas beban tinggi:Direkayasa untuk menahan beban radial tinggi, beban aksial, atau beban gabungan di berbagai arah.
- Penyerapan goncangan:Mampu meredam beban dan getaran dampak.
- Opsi Pemeliharaan Rendah:Banyak jenis fitur yang kuat, desain tanpa seal atau bahan tahan korosi untuk operasi bebas perawatan atau interval layanan yang diperluas dalam kondisi yang keras.
- Gerakan halus:Permukaan geser gesekan rendah memastikan artikulasi yang tepat.
- Desain kompak:Hemat ruang dibandingkan dengan banyak bantalan yang mencapai artikulasi yang sama.
Industri aplikasi primer
Bantalan polos bola sangat diperlukan di lingkungan teknik yang menuntut, khususnya dalam:
- Otomotif & Transportasi:Sistem suspensi, keterkaitan kemudi, drivetrains.
- Mesin Industri:Silinder hidrolik, peralatan penanganan material, mesin pengemasan, mesin pertanian.
- Peralatan Konstruksi & Teknik:Sambungan boom excavator, hubungan derek, loader.
- Pertanian:Traktor, pemanen, bajak.
- Pertambangan:Bantalan yang kuat untuk latihan, konveyor, penghancur di bawah beban ekstrem dan kontaminasi.
- Energi Angin:Sistem pitch dan yaw yang membutuhkan keandalan di bawah berbagai muatan dan kondisi cuaca.
Aplikasi Khas dalam Mesin & Lingkungan
Bantalan ini sangat penting dalam poin artikulasi kritis seperti:
- Poin pivot:Lengan Tautan, Rakitan Tuas.
- Silinder hidrolik/pneumatik:Mata batang dan clevises.
- Sistem Kontrol:Aktuator, hubungan yang membutuhkan gerakan yang tepat.
- Sambungan suspensi:Sendi yang diartikulasikan dalam kendaraan dan peralatan.
- Lingkungan yang keras:Lingkungan dengan debu, kotoran, kelembaban, suhu tinggi/rendah, dan paparan bahan kimia atau air laut (menggunakan varian tahan korosi).
Bantalan polos bola kami yang direkayasa dengan presisi menawarkan solusi artikulasi yang andal untuk tantangan industri terberat di dunia.
