Kategori
51102
Bantalan bola dorong adalah bantalan bergulir yang dirancang untuk ditangani beban aksial khusus. Fitur desain mereka a poros mesin cuci (cincin ketat), Washer Perumahan (Cincin Longgar), dan a Perakitan Bola-Sangkar Dengan balap berlekuk, memungkinkan transmisi gaya aksial yang efisien dengan gesekan minimal. Tidak cocok untuk beban radial.
Bantalan bola dorong
| Iso | 51102 | |
| Gost | 8102 | |
| Diameter bore | d | 15 mm |
| Diameter luar | D | 28 mm |
| Tinggi | H | 9 mm |
| Peringkat beban dinamis dasar | C | 2.3 kN |
| Peringkat beban statis dasar | C0 | 3.1 kN |
| Kecepatan referensi | 5100 r/mnt | |
| Kecepatan Membatasi | 3800 r/mnt | |
| Bantalan massa | 0,023 kg | |
Desain Struktural
- Cincin: Baja bantalan GCR15 dikeraskan untuk HRC 58-62, balap presisi-tanah;
- Bola: φ3mm-bola baja baja (ISO 3290 Grade G10-G20);
- Kurungan: Baja/kuningan yang dicap atau polimer PA66-GF25 kandang tersegmentasi;
- Penyegelan: Z-SHIELD (80 ° C) atau segel karet 2RS (120 ° C).
Fitur kinerja utama
- Dengan jenis penyegelan:
- Bantalan terbuka: Tidak ada segel; membutuhkan pelumasan reguler.
- Bantalan terlindung (ZZ/2Z): Perisai logam tunggal atau ganda untuk perlindungan debu (bukan ketat minyak).
- Bantalan Tertutup (RS/2RS): Segel karet untuk ketahanan debu/air dan retensi minyak.
- Berdasarkan ukuran:
- Bantalan miniatur: Diameter bore <10mm, digunakan dalam instrumen presisi.
- Bantalan standar: Ukuran umum (mis., Seri 6200).
- Bantalan ukuran besar: Untuk peralatan industri tugas berat.
- Tipe khusus:
- Bantalan stainless steel: Tahan korosi untuk lingkungan lembab/kimia.
- Bantalan hibrida keramik: Bola keramik untuk aplikasi suhu tinggi dan anti-magnetik.
Aplikasi Industri
| Industri | Peralatan | Memuat profil |
| Otomotif | Pelepasan kopling, transmisi | Beban kejut ≤50kN |
| Konstruksi | Pompa hidrolik, excavator slew | Beban statis hingga 300kk |
| Pembangkit listrik | Baling -baling pemandu turbin, pitch angin | Beban siklik (umur 50.000 jam) |
| Robotika | Pereduksi sendi | Posisi presisi tinggi |
Pilihan & Catatan Pemasangan
- Resistensi korosi: SUS440 stainless steel atau plating seng;
- Alternatif tugas berat: Menggunakan Bantalan Dorong Rol Tapered(300% kapasitas lebih tinggi);
- Pemasangan: Poros mesin cuci harus fit-pers; Izin perumahan ≤0.05mm.
Hubungi kami
Produk terkait
UCF319
Bantalan seri UC mengacu pada unit bantalan bola bantal blok bantal standar yang digunakan secara luas dengan lengan adaptor. Pada intinya adalah bantalan bola alur yang dalam yang menampilkan diameter luar bulat (SPB) yang dirancang agar sesuai dengan lubang bola yang serasi dari rumah besi cor. Mematuhi dimensi metrik, seri ini ...
22217 CAW33
Bantalan roller bola adalah bantalan elemen bergulir yang sangat direkayasa yang dirancang untuk unggul dalam kondisi operasi yang menuntut. Fitur yang menentukan adalah kemampuan yang menyelaraskan diri sendiri. Secara otomatis mengkompensasi misalignment antara poros dan perumahan, yang disebabkan oleh kesalahan pemasangan, defleksi poros, atau pengendapan pondasi (biasanya hingga 1,5 ° - 3 °). Ini…
6203 2RS
Bantalan bola alur yang dalam adalah salah satu jenis bantalan bergulir yang paling banyak digunakan. Ini terdiri dari cincin bagian dalam, cincin luar, bola baja, dan kandang (atau komponen penyegelan). Balap alur yang dalam pada cincin bagian dalam dan luar memungkinkannya menahan beban radial dan terbatas ...

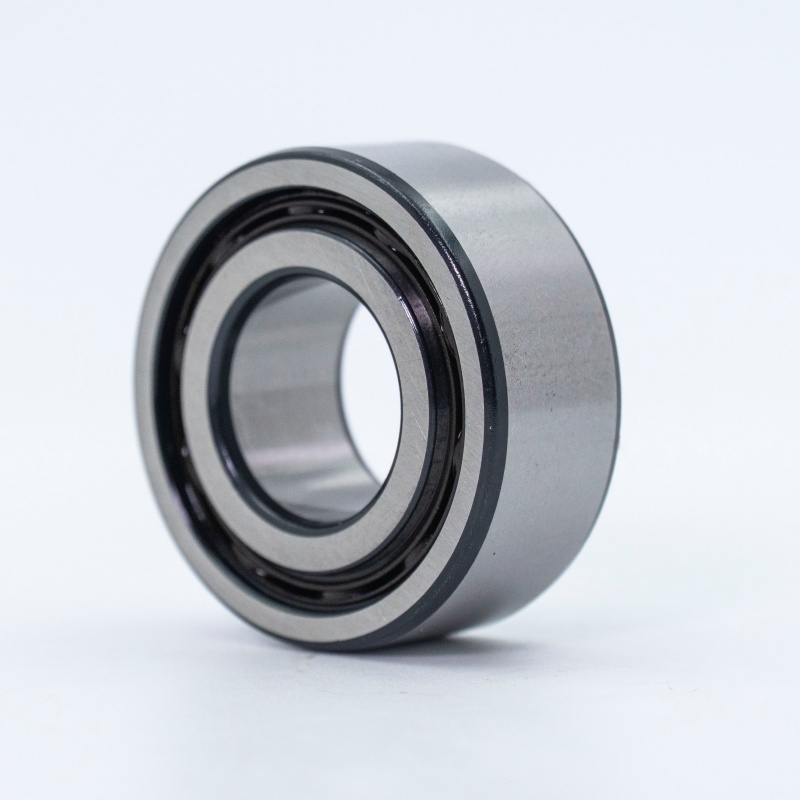

3316 2RS
