Կատեգորիա

Geew32es

Գնդիկավոր հասարակ առանցքակալները, որոնք հայտնի են նաեւ որպես համատեղ առանցքակալներ, մեխանիկական բաղադրիչներն են եզակիորեն նախագծված `կապված մասերի միջեւ անկյունային սխալ տեղավորելու եւ տատանվող կամ պտտվող շարժումների տեղավորելու համար: Ի տարբերություն ստանդարտ գնդակի կամ առանցքակալների, դրանք ներկայացնում են գնդաձեւ ձեւավորված լոգարիթմական կոնտակտային մակերես (ներքին օղակ), որը հոդավորում է համապատասխան գնդաձեւ արտաքին օղակի մեջ: Այս դիզայնը հնարավորություն է տալիս միաժամանակ շարժվել բազմաթիվ ուղղություններով:

Ներկայացրեք հարցում

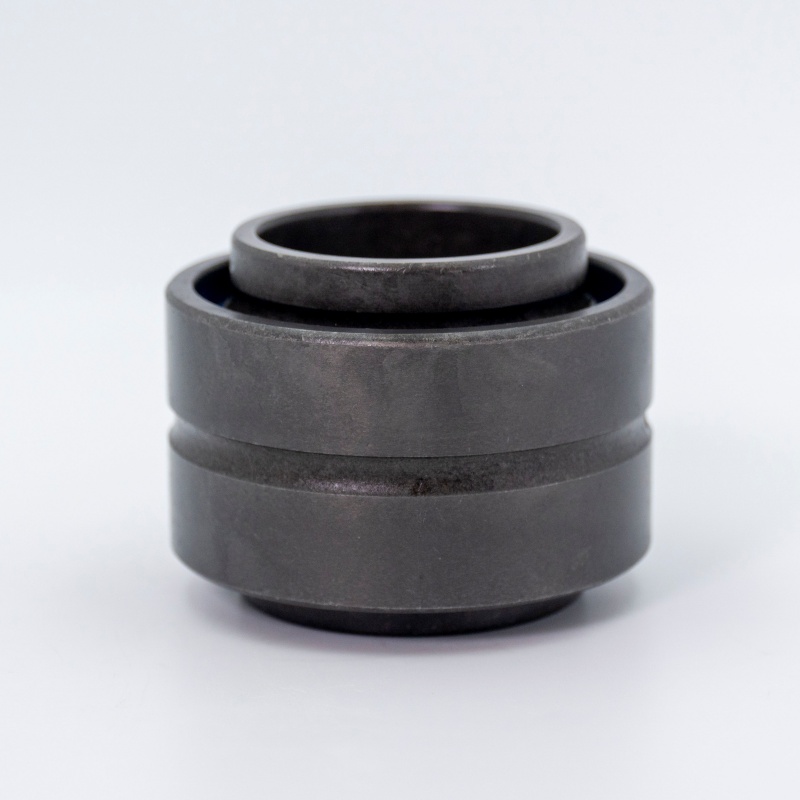

Գնդաձեւ պարզ կրող

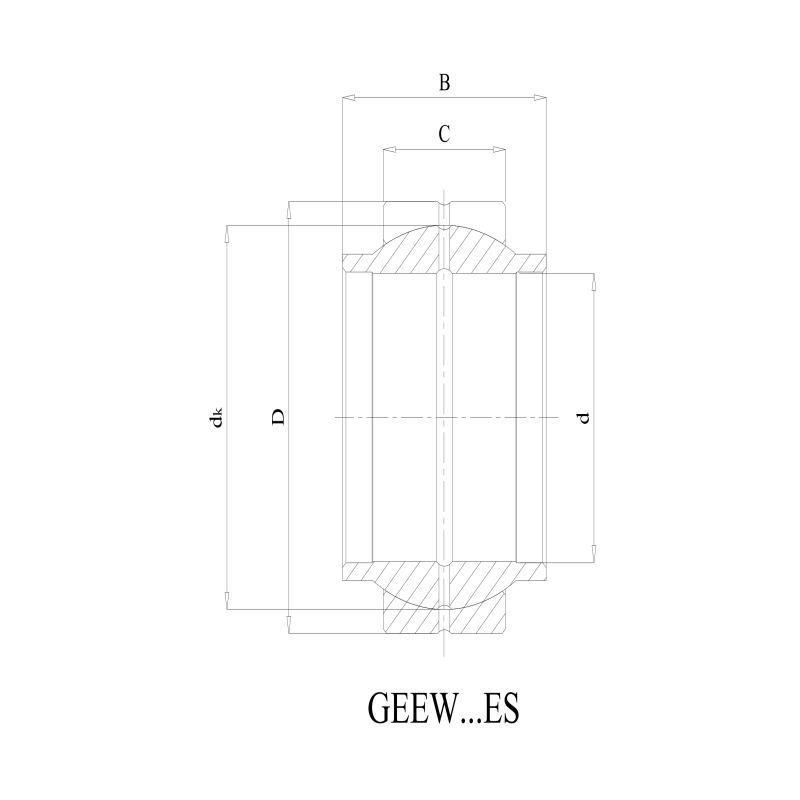

Iso	Geew32es
Անտր տրամագիծ	d	32 մմ
Դրսի տրամագիծը	D	52 մմ
Լայնություն	B	32 մմ
Լայնության արտաքին օղակ	C	18 մմ
Հիմնական դինամիկ բեռի վարկանիշ	Մեքենա	39 KN
Հիմնական ստատիկ բեռի վարկանիշ	Sat.co	196 ԿՆ
Մրցավազքի տրամագծով ներքին օղակ	dk	43 մմ
Զանգվածային կրող	0.182 կգ

Կառուցվածք

Մեր գնդաձեւ պարզ առանցքակալները բաղկացած են երկու հիմնական բաղադրիչներից.

Ներքին օղակ.Ներքին օղակը պարունակում է ուռուցիկ գնդաձեւ արտաքին տրամագիծ, որը գործում է որպես լոգարիթմական մակերես:
Արտաքին օղակ.Արտաքին օղակը ունի համընկնող փորված գնդաձեւ: Կախված տեսակից, արտաքին օղակը կարող է լինել պարզ (տների մեջ սեղմելու համար), Flance Flange (ճառագայթային գտնվելու վայրի համար) կամ ներառեք ինտեգրալ Shank (Rod End Type): Սահուն կապի մակերեսները, որպես կանոն, նախագծված են հատուկ ցածր շփման ծածկույթներով կամ մակերեսային բուժումներով `մաշվածությունը նվազագույնի հասցնելու եւ կատարողականը բարելավելու համար:

Հիմնական բնութագրերը

Ինքնալավանդում:Տեղադրում է զգալի ստատիկ եւ դինամիկ սխալ տեղադրում (լիսեռի շեղում, մոնտաժային սխալներ):
Բարձր բեռի հզորություն.Նախագծված է դիմակայել բարձր ճառագայթային բեռներ, առանցքային բեռներ կամ տարբեր ուղղություններով համակցված բեռներ:
Շոկի կլանում.Ունակ է խոնավացնել ազդեցության բեռները եւ թրթռումը:
Պահպանման ցածր տարբերակներ.Շատ տեսակներ ունեն կայուն, անջատիչ ձեւավորում կամ կոռոզիոն դիմացկուն նյութեր `պահպանման ազատ գործողության կամ կտրուկ պայմաններում ընդլայնված ծառայության ընդմիջումներով:
Հարթ շարժում.Low ածր շփման լոգարիթմական մակերեսները ապահովում են ճշգրիտ հոդակապում:
Կոմպակտ ձեւավորում.Տիեզերք խնայողություն, համեմատած նմանատիպ հոդակապի բազմաթիվ առանցքների հետ:

Առաջնային կիրառման արդյունաբերություններ

Գնդիկավոր հասարակ առանցքակալներն անփոխարինելի են պահանջարկ, որ ինժեներական միջավայրերը, մասնավորապես,

Ավտոմոբիլային եւ տրանսպորտ:Կասեցման համակարգեր, ղեկային կապեր, քշումներ:
Արդյունաբերական մեքենաներ.Հիդրավլիկ բալոններ, նյութերի բեռնաթափման սարքավորումներ, փաթեթավորման մեքենաներ, գյուղտեխնիկա:
Շինարարական եւ ինժեներական սարքավորումներ.Էքսկավատոր Boom հոդեր, կռունկ կապեր, բեռնիչներ:
Գյուղատնտեսություն.Տրակտորներ, բերքահավաքներ, գութաներ:
Հանքարդյունաբերություն.Ծայրահեղ բեռնատարների, փոխակրիչների, ջարդիչների ուժեղ առանցքակալներ ծայրահեղ ծանրաբեռնվածության եւ աղտոտման տակ:
Քամու էներգիա.Անվտանգության եւ եղանակային պայմանների ներքո հուսալիության տակ գտնվող սկիպիդար եւ ձուկ համակարգեր:

Տիպիկ ծրագրեր մեքենաների եւ միջավայրի մեջ

Այս առանցքակալներն անհրաժեշտ են կրիտիկական հոդային կետերում, ինչպիսիք են.

Առանցքային միավորներ.Կապակցման զենքեր, լծակի հավաքներ:
Հիդրավլիկ / օդաճնշական մխոց.Գավազան աչքեր եւ ճեղքվածքներ:
Կառավարման համակարգեր.Ակտիվատորներ, ճշգրիտ շարժում պահանջող կապեր:
Կասեցման հոդեր.Հեղինակավոր հոդեր տրանսպորտային միջոցների եւ սարքավորումների մեջ:
Կտրուկ միջավայրեր.Շրջանակներ փոշու, կեղտից, խոնավությամբ, բարձր / ցածր ջերմաստիճանով եւ քիմիական նյութերի կամ ծովային ջրերի ազդեցությունից (կոռոզիոն դիմացկուն տարբերակների օգտագործմամբ):

Մեր ճշգրիտ ինժեներական գնդաձեւ պարզ առանցքակալներն առաջարկում են հուսալի հոդաբաշխման լուծումներ աշխարհի ամենաբարդ արդյունաբերական մարտահրավերների համար:
