Կատեգորիա
3208 զզ
Կրկնակի շարքի անկյունային շփման գնդակի առանցքակալները գլորման կրիչի մասնագիտացված տեսակ են, որը բնութագրվում է ունենալով Պողպատյա գնդակների երկու շարքեր դասավորված է ներքին եւ արտաքին օղակների ավտոճանապարհների միջեւ, ավտոճանապարհներով փոխհատուցվել միմյանց հետ կրող առանցքի երկայնքով: Այս դիզայնը հանգեցնում է գնդակների եւ մրցավազքի միջեւ շփման գիծը Անկյուն (Կոնտակտային անկյուն) կրելու ճառագայթային հարթությամբ: Այս շփման անկյան առկայությունը առանցքային է այս առանցքակալների հնարավորություն տալը Միաժամանակ աջակցեք ճառագայթային եւ առանցքային բեռներինՄի շարք Համեմատեք մեկ տողի անկյունային շփման գնդակի առանցքակալների հետ, կրկնակի շարքի դիզայնը առաջարկում է զգալիորեն ավելի բարձր բեռի տեղափոխման կարողություն (հատկապես առանցքային բեռներ) եւ կոշտություն:

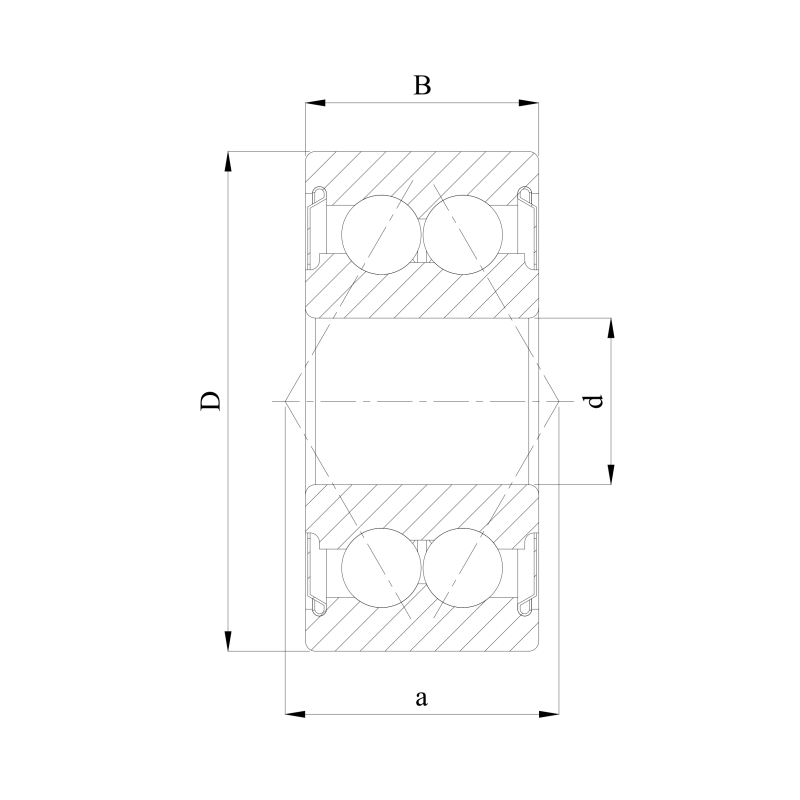

Կրկնակի շարքի անկյունային շփման գնդակի կրող
| Iso | 3208 զզ | |
| Գոստ | 3056208 ZZ | |
| Անտր տրամագիծ | d | 40 մմ |
| Դրսի տրամագիծը | D | 80 մմ |
| Լայնություն | B | 30.2 մմ |
| Հիմնական դինամիկ բեռի վարկանիշ | C | 26.94 ԿՆ |
| Հիմնական ստատիկ բեռի վարկանիշ | C0 | 20.1 KN |
| Տեղեկանքի արագություն | 3400 ռ / րոպե | |
| Սահմանափակում արագությունը | 4500 ռ / րոպե | |
| Զանգվածային կրող | 0,59 կգ | |
Կրկնակի շարքի անկյունային շփման գնդակի առանցքակալների բնութագրերը
- Բարձր բեռի հզորություն.Գնդակների երկու շարքերը էապես աճում են ինչպես ճառագայթային, այնպես էլ առանցքային (մասնավորապես երկկողմանի առանցքային) բեռի բեռի հզորությունը:
- Բարձր կոշտություն.Կրկնակի շարքի կառուցվածքը ապահովում է գերադասելի կոշտություն եւ կայունություն `պահելու պահերի կամ համակցված բեռների տակ, առաջարկելով ավելի մեծ դիմադրություն դեֆորմացմանը:
- Երկկողմանի առանցքային բեռի աջակցություն.Սա կրկնակի շարքի անկյունային շփման գնդակի առանցքակալների ամենաառաջնային առավելությունն է: Մեկ կրող կարող է աջակցել առանցքային բեռներին երկու ուղղություններ (օրինակ, ձախ եւ աջ) `պահպանելով բարձր ճշգրտություն եւ կոշտություն: Երկկողմանի աջակցություն հասնելու համար անհրաժեշտ չէ զույգ շարքի առանցքակալներ զույգ:
- Բարձր վազքի ճշգրտություն.Արտադրվում է բարձր ճշգրտության չափանիշներին, ապահովելով սահուն եւ ճշգրիտ պտտվող կատարումը:
- Կոմպակտություն.Չնայած երկու գնդակ ունենալով, նրանց դիզայնը, ընդհանուր առմամբ, ավելի կոմպակտ է, քան երկու հետադարձ կապի կամ դեմ առ դեմ զուգադիպելու համար մեկ շարքի առանցքակալների համադրություն, խնայող տարածքի խնայողություն:
- Պարզեցված տեղադրում.Որպես ինտեգրալ միավոր, տեղադրումն ավելի պարզ է, քան զուգավորված մեկ շարքի առանցքակալներ եւ ապահովում է կանխորոշված մաքսազերծման կամ նախաբեռնվածության պայման:
- PRIALOAD ճշգրտում.Բազմաթիվ ստանդարտ երկտեղանոց անկյունային կապի առանցքակալներ են մատակարարվում օպտիմիզացված պարկուճով (թեթեւ կամ միջին) կոշտության լավագույն հավասարակշռության, ճշգրտության եւ սպասարկման ժամկետի համար:
Կրկնակի շարքի անկյունային կապի գնդակի առանցքակալների դասակարգում
- Կրկնակի շարքի անկյունային շփման գնդակի առանցքակալները հիմնականում դասակարգվում են իրենց շփման անկյան եւ դիզայնի առանձնահատկությունների հիման վրա.
- Կոնտակտային անկյան միջոցով.
- 15 ° Կոնտակտային անկյուն.Շեշտը բարձր արագության հնարավորության վրա. Հարմար է չափավոր առանցքային բեռների, բայց գերարագ պահանջների համար:
- 25 ° Կոնտակտային անկյուն (ամենատարածված).Առաջարկում է ճառագայթային / առանցքային բեռի հզորության, կոշտության եւ արագության հավասարակշռված համադրություն; ամենատարածված տեսակը:
- 30 ° / 40 ° Կոնտակտային անկյուն.Կենտրոնանում է բարձր առանցքային բեռի հզորության եւ կոշտության վրա. Հարմար է հիմնականում ցածր արագությամբ գերակշռող առանցքների համար:
- Կառուցվածքային ձեւավորման միջոցով.
- Ստանդարտ տեսակը.Կոշտ արտաքին օղակ եւ առանձնացված ներքին օղակ (ներ) (հաճախ եզրերով կամ կողոսկրներով): Ամենատարածված դիզայնը (օրինակ, 3300, 3200 շարք):
- Կնքված / պաշտպանված տեսակը.Հագեցած է կոնտակտային ռետինե կնիքներով (RS / 2RS) կամ ոչ կոնտակտային վահաններ (ZZ / 2Z) այն միջավայրերի համար, որոնք պահանջում են պաշտպանություն փոշուց, խոնավությունից կամ քսանյութերից:
- Flanged արտաքին օղակ.Արտաքին օղակը պարունակում է եզրեր `հեշտ առանցքի տեղադրման եւ պարզեցված տեղադրման համար:
- Tapered ծնունդ.Ներքին օղակը ունի խճճված ծակոտկեն `առանցքային տեղահանման միջոցով մաքրման / նախաբեռնվածության ճշգրտման համար:
- Բարձր բեռ / Հատուկ ձեւավորում.Ինչպիսիք են երկկողմանի ներքին կամ արտաքին օղակները (օրինակ, մոտ 3200 սերիայի ձեւավորում), օպտիմիզացված կոնտակտային սթրեսի բաշխման համար `առանցքային բեռի հզորությունը բարելավելու համար:
- Ըստ չափի շարքի.Դասակարգվել է ISO Dimension Series ստանդարտների համաձայն (օրինակ, 32, 33 սերիա), նշելով տարբեր լայնությունը տրամագծի գործակիցներին:
- Կոնտակտային անկյան միջոցով.
Double Row անկյունային շփման գնդակի առանցքակալների դիմումներ
Նրանց բարձր կոշտության, ճշգրտության եւ բիեզերական շնչառության կարգի լուծման, կրկնակի շարքի անկյունային շփման գնդակի առանցքակալների բեկորները լայնորեն օգտագործվում են համակցված բեռների (հատկապես երկկողմանի առանցքային ուժերի եւ գերտերությունների պահանջների պահանջվող դիմումներում) եւ բարձր ռոտացիոն ճշգրտություն պահանջելով: Օրինակները ներառում են.
- Հաստոցների spindles:Խառատահաստոցների, ֆրեզերային մեքենաների, մանրացնող մեքենաների եւ այլն, որտեղ դրանք առավել տարածված դիմումներից են, որտեղ դրանք առավել տարածված դիմումներից են:
- Հաղորդման տուփ:Աջակցություն մոլորակային հանդերձանքների իջեցման եւ արդյունաբերական փոխանցումատուփերի արտադրանքների արտադրանքի լիսեռներին (հաճախ պահանջում են առանցքային շողոքորթ եւ մանգաղի պահի աջակցություն):
- Արդյունաբերական պոմպեր.Լիսեռի աջակցություն կենտրոնախույս պոմպերում, պտուտակային պոմպերում եւ այլն, ճառագայթային եւ երկկողմանի առանցքային բեռների վարում:
- Շինարարություն / Գյուղատնտեսական տեխնիկա.Քշեք լիսեռներ, սպանված օղակներ:
- Տպագրական մեքենաներ.Մխոց առանցքակալներ, որոնք պահանջում են բարձր ճշգրտություն եւ սահուն գործողություն:
- Պլաստիկ եւ ռետինե մեքենաներ.Պտուտակային աջակցություն Extruders, գլանված առանցքակալներ օրացույցներում / խառնիչներ:
- Երկրպագուներ / փչակներ.Ռոտորի աջակցություն արագընթաց երկրպագուներին:
- Ավտոմոբիլային.Սահմանափակ բարձրորակ դիմումներ (օրինակ, լրիվ ճիրանների թողարկման առանցքակալներ), բայց տիեզերական սահմանափակումների պատճառով մեկ շարքի կամ չորս կետի կոնտակտային առանցքակալների պակաս տարածված:
- Ռոբոտների հոդեր:
Նշում. Մենք առաջարկում ենք կրկնակի շարքի անկյունային կապի գնդակի առանցքակալների լայն տեսականի: Խնդրում ենք կապվել մեզ հետ `ձեր դիմումի հատուկ պահանջների համար օպտիմալ կրող ընտրելու համար (բեռի մեծություն եւ ուղղություն, արագություն, ճշգրտություն, տարածություն, շրջակա միջավայրի պայմաններ եւ այլն):
