Kategória
GE15ES
A gömb alakú sima csapágyak, más néven ízületi csapágyak, olyan mechanikus alkatrészek, amelyek egyedileg úgy vannak kialakítva, hogy a csatlakoztatott alkatrészek között szöges eltéréshez és oszcilláló vagy forgó mozgásokhoz kerüljenek. A standard golyó- vagy görgőscsapágyakkal ellentétben egy gömb alakú csúszó érintkezési felület (belső gyűrű), amely egy megfelelő gömb alakú külső gyűrűben artikulál. Ez a kialakítás lehetővé teszi több irányba történő mozgást egyszerre.
Gömb alakú csapágy
| Izo | GE15ES | |
| Fúró átmérőjű | d | 15 mm |
| Külső átmérőjű | D | 26 mm |
| Szélesség | B | 12 mm |
| Szélességű külső gyűrű | C | 9 mm |
| Alapvető dinamikus terhelés besorolás | Dyn.C | 10.2 KN |
| Alapvető statikus terhelés besorolás | Stat.co | 51 kN |
| Versenypálya átmérőjű belső gyűrű | dk | 22 mm |
| Chamfer dimenzió furat | R1S | 0,3 mm |
| Chamfer dimenzió külső gyűrű | R2S | 0,3 mm |
| Tömegközépezés | 0,025 kg | |
Szerkezet
Gömb alakú sima csapágyaink két elsődleges alkatrészből állnak:
- Belső gyűrű:A belső gyűrű konvex gömb alakú átmérőjű, amely csúszó felületként működik.
- Külső gyűrű:A külső gyűrűnek megfelelő konkáv gömbfura van. A típustól függően a külső gyűrű egyszerű lehet (házakba nyomásra), karimával (radiális helyhez), vagy tartalmaz egy integrált szárot (rúd végtípus). A csúszó érintkezési felületeket általában speciális alacsony súrlódású béléssel vagy felületkezeléssel tervezik, hogy minimalizálják a kopást és a teljesítményt.
Kulcsfontosságú jellemzők
- Önmagasság:Jelentős statikus és dinamikus eltérést alkalmaz (tengely -elhajlás, rögzítési hibák).
- Nagy terhelési kapacitás:Úgy tervezték, hogy ellenálljon a nagy sugárirányú terheléseknek, tengelyirányú terheléseknek vagy kombinált terheléseknek különböző irányokba.
- Ütéselnyelés:Képes csillapítani az ütközéseket és a rezgést.
- Alacsony karbantartási lehetőségek:Számos típus robusztus, pecsét nélküli mintákkal vagy korrózióálló anyagokkal rendelkezik karbantartásmentes működéshez vagy kiterjesztett szolgáltatási intervallumokhoz durva körülmények között.
- Sima mozgás:Az alacsony súrlódású tolófelületek biztosítják a pontos artikulációt.
- Kompakt tervezés:Helymegtakarítás a több csapágyhoz képest, amelyek hasonló artikulációt érnek el.
Elsődleges alkalmazási iparágak
A gömb alakú sima csapágyak nélkülözhetetlenek az igényes mérnöki környezetben, különösen a következőkben:
- Autóipari és szállítás:Szuszpenziós rendszerek, kormánykötések, hajtókövek.
- Ipari gépek:Hidraulikus hengerek, anyagkezelő berendezések, csomagológépek, mezőgazdasági gépek.
- Építőipari és mérnöki berendezések:Kotrógép -gémízületek, daru kötések, rakodók.
- Mezőgazdaság:Traktorok, betakarítók, eke.
- Bányászati:Robusztus csapágyak fúrásokhoz, szállítószalagokhoz, zúzókhoz szélsőséges terhelések és szennyeződések esetén.
- Szélenergia:A hangmagasság és az ásító rendszerek, amelyek megbízhatóságot igényelnek, különböző terhelések és időjárási körülmények között.
Jellemző alkalmazások a gépekben és a környezetben
Ezek a csapágyak nélkülözhetetlenek a kritikus artikulációs pontokban, például:
- Pivot pontok:Kapcsoló karok, karok szerelvényei.
- Hidraulikus/pneumatikus henger:Rúd szeme és zümmögése.
- Vezérlő rendszerek:Működtetők, a pontos mozgást igénylő kapcsolatok.
- Felfüggesztési ízületek:Artikulált illesztések járművekben és felszerelésekben.
- Kemény környezet:Környezetek porral, szennyeződéssel, nedvességgel, magas/alacsony hőmérsékletekkel és vegyi anyagokkal vagy tengervízkel való kitettséggel (korrózióálló variánsok felhasználásával).
A precízióval tervezett gömb alakú csapágyaink megbízható artikulációs megoldásokat kínálnak a világ legkeményebb ipari kihívásaihoz.
Vegye fel velünk a kapcsolatot
Kapcsolódó termékek
UCPH211-34
Az UC sorozat csapágyai a szabványosított, széles körben használt párnablokk-gömbcsapágy egységekre vonatkoznak, adapter hüvelyekkel. A magjukban egy mély horonygömbcsapágy található, amely gömb alakú külső átmérőjű (SPB) található, amelynek célja az öntöttvas ház illesztő gömbfurájába való illeszkedése. A metrikus dimenziókhoz való ragaszkodás, ez a sorozat…
6218 2RS
A mély horonygömbcsapágy az egyik legszélesebb körben használt gördülőcsapágy. Belső gyűrűből, külső gyűrűből, acélgolyókból és egy ketrecből (vagy tömítő alkatrészekből) áll. A belső és a külső gyűrűk mély groove versenypályái lehetővé teszik, hogy ellenálljon a radiális terheléseknek és a korlátozottnak…
6309
A mély horonygömbcsapágy az egyik legszélesebb körben használt gördülőcsapágy. Belső gyűrűből, külső gyűrűből, acélgolyókból és egy ketrecből (vagy tömítő alkatrészekből) áll. A belső és a külső gyűrűk mély groove versenypályái lehetővé teszik, hogy ellenálljon a radiális terheléseknek és a korlátozottnak…
1209 K
Az önbe igazító golyóscsapágyak kiemelkednek azért, mert egyedi képességük kompenzálják a tengely és a ház közötti szög eltérését. Ez az eltérés a tengely -elhajlásból, a rögzítési hibákból vagy az alapítvány településéből fakadhat. A szokásos csapágyakkal ellentétben az öngazdálási típusok nagyobb működési rugalmasságot kínálnak, csökkentve a stresszkoncentrációkat, amelyek idő előtti kudarchoz vezetnek…
683 ZZ
A mély horonygömbcsapágy az egyik legszélesebb körben használt gördülőcsapágy. Belső gyűrűből, külső gyűrűből, acélgolyókból és egy ketrecből (vagy tömítő alkatrészekből) áll. A belső és a külső gyűrűk mély groove versenypályái lehetővé teszik, hogy ellenálljon a radiális terheléseknek és a korlátozottnak…

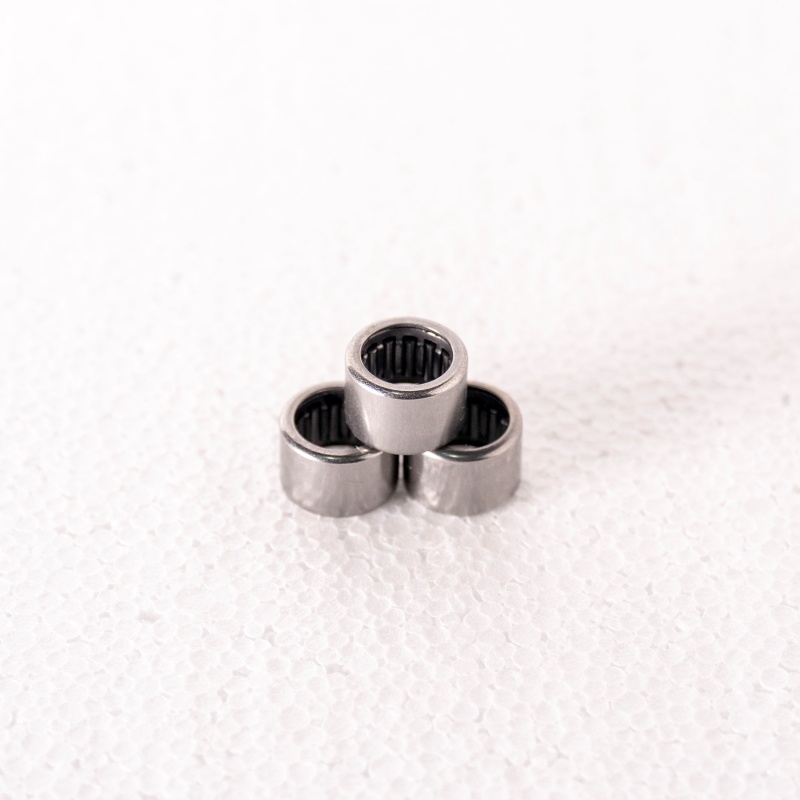

Na6919
