51102
A tológolyócsapágyak gördülő csapágyakkal készülnek tengelyirányú terhelések kizárólagosan. Tervezésük a tengelymosó (szűk gyűrű), Házmosó (laza gyűrű), és a golyó ketrec szerelvény A hornyolt versenypályákkal, lehetővé téve a hatékony tengelyirányú erőátvitelt minimális súrlódással. Nem alkalmas radiális terhelésekre.
Tológolyócsapágy
| Izo | 51102 | |
| Gost | 8102 | |
| Fúró átmérőjű | d | 15 mm |
| Külső átmérőjű | D | 28 mm |
| Magasság | H | 9 mm |
| Alapvető dinamikus terhelés besorolás | C | 2.3 KN |
| Alapvető statikus terhelés besorolás | C0 | 3.1 KN |
| Referencia sebesség | 5100 R/perc | |
| Korlátozó sebesség | 3800 R/perc | |
| Tömegközépezés | 0,023 kg | |
Szerkezeti tervezés
- Gyűrű: GCR15 csapágy acél, amelyet HRC 58-62-re megkeményítettek, precíziós földi versenypályák;
- Golyó: φ3mm-50 mm acélgolyók (ISO 3290 G10-G20);
- Ketrec: Bélyegzett acél/sárgaréz vagy polimer PA66-GF25 szegmentált ketrec;
- Lezárás: Z-p-80 ° C) vagy 2RS gumi tömítés (120 ° C).
Kulcsfontosságú teljesítményjellemzők
- Tömítés típusa szerint:
- Nyitott csapágyak: Nincs pecsét; Rendszeres kenést igényel.
- Árnyékolt csapágyak (ZZ/2Z): Egy- vagy kettős fém pajzsok a porvédelemhez (nem olaj-szoros).
- Lezárt csapágyak (RS/2RS): Gumi tömítések a por/vízállóság és a zsírmegtartás érdekében.
- Méret szerint:
- Miniatűr csapágyak: Fúró átmérője <10 mm, precíziós műszerekben használva.
- Szabványos csapágyak: Általános méret (például 6200 sorozat).
- Nagy méretű csapágyak: A nagy teherbírású ipari berendezésekhez.
- Különleges típusok:
- Rozsdamentes acél csapágyak: Korrózió-rezisztens nedves/kémiai környezetben.
- Kerámia hibrid csapágyak: Kerámia golyók a magas hőmérsékleten és az anti-mágneses alkalmazásokhoz.
Ipari alkalmazások
| Ipar | Felszerelés | Terhelési profil |
| Autóipar | Tengelykapcsoló -felszabadulás, sebességváltó | Sokkterhelés ≤50KN |
| Építés | Hidraulikus szivattyúk, kotróhús | Statikus terhelés akár 300KN -ig |
| Energiatermelés | Turbina vezető lapátok, szélmagasság | Ciklikus terhelések (50 000 órás élet) |
| Robotika | Ízületi redukálók | Nagy pontosságú pozicionálás |
Kiválasztási és szerelőjegyek
- Korrózióállóság: SUS440 rozsdamentes acél vagy cink bevonat;
- Nagy teherbírású alternatíva: Használat Kúpos hengeres tolócsapágyak(300% -kal nagyobb kapacitás);
- Felszerelés: A tengelymosónak sajtó-illesztésnek kell lennie; Ház -távolság ≤0,05 mm.
Vegye fel velünk a kapcsolatot
Kapcsolódó termékek

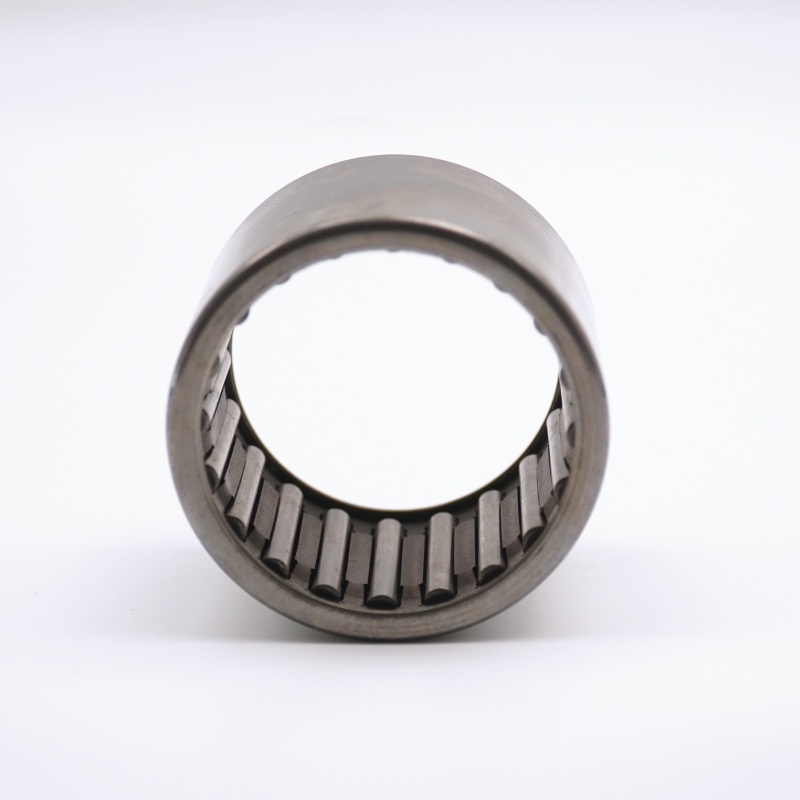

HK1212
