Kategória
3308 ZZ
A kettős soros szögletes érintkezési golyóscsapágyak egy speciális típusú gördülőcsapágy, amelyet a rendelkezés jellemez Két sor acélgolyó A belső és a külső gyűrűs versenypályák között elrendezve a versenypályákkal eltolás egymáshoz viszonyítva A csapágytengely mentén. Ez a kialakítás miatt a golyók és a versenypályák közötti érintkezési vonal képződik szög (érintkezési szög) a csapágy sugárirányú síkjával. Ennek az érintkezési szögnek a megléte kulcsfontosságú e csapágyak lehetővé tételéhez egyidejűleg támogatja a radiális és axiális terheléseket- Az egysoros szögkontaktus-csapágyakhoz képest a kettős soros kialakítás lényegesen magasabb terheléshordozó kapacitást (különösen axiális terheléseket) és merevséget kínál.
Kettős soros szögletes érintkező golyóscsapágy

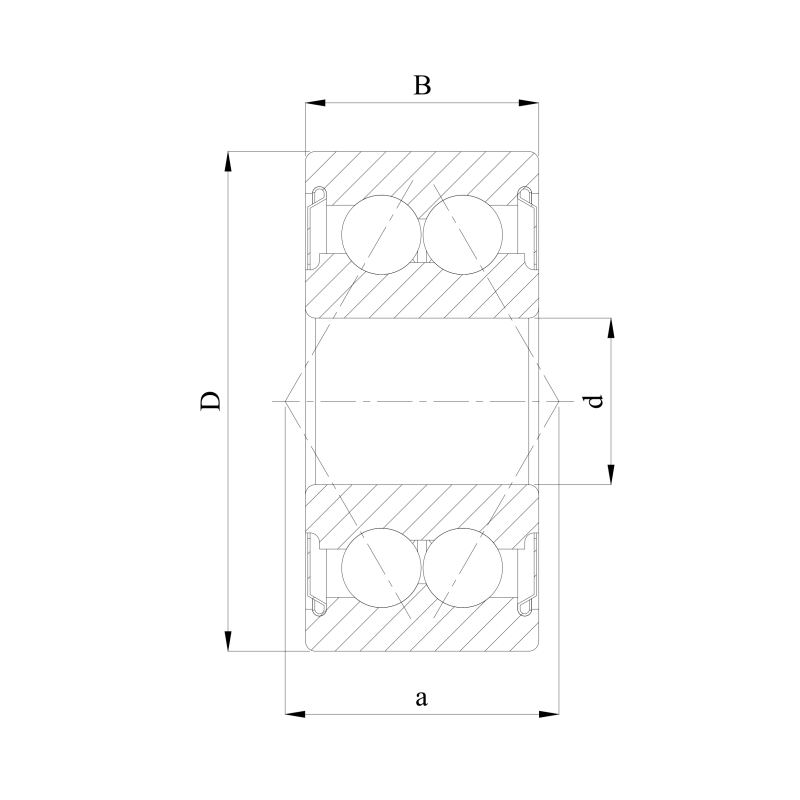

| Izo | 3308 ZZ | |
| Gost | 3056308 ZZ | |
| Fúró átmérőjű | d | 40 mm |
| Külső átmérőjű | D | 90 mm |
| Szélesség | B | 36,5 mm |
| Alapvető dinamikus terhelés besorolás | C | 33.7 kN |
| Alapvető statikus terhelés besorolás | C0 | 25.8 kN |
| Referencia sebesség | 3000 R/perc | |
| Korlátozó sebesség | 4000 R/perc | |
| Tömegközépezés | 0,95 kg | |
A kettős soros szögletes érintkező golyóscsapágy jellemzői
- Nagy terhelési kapacitás:A két golyó sor lényegesen növeli mind a radiális, mind a tengelyirányú (különösen a kétirányú tengelyirányú) terhelési képességet a csapágyban.
- Magas merevség:A kettős sor szerkezete kiváló merevséget és stabilitást biztosít a felborító pillanatok vagy az egyesített terhelések alatt, nagyobb ellenállást kínálva a deformációval.
- Kétirányú tengelyirányú terhelés-támogatás:Ez a kettős soros szögletes érintkező golyóscsapágyak legszembetűnőbb előnye. Egyetlen csapágy támogathatja a tengelyirányú terheléseket Mindkét irány (például bal és jobb), miközben megőrzi a nagy pontosságot és a merevséget. A kétirányú támogatás elérése érdekében nem kell párosítani egy sor csapágyat.
- Magas futási pontosság:A nagy pontosságú szabványok szerint gyártják, biztosítva a sima és pontos forgási teljesítményt.
- Compaktitás:Annak ellenére, hogy két sor golyó van, kialakításuk általában kompaktabb, mint két hátsó vagy szemtől szembeni páros egy soros csapágy kombinációjának használata, így a szerelési teret takaríthatja meg.
- Egyszerűsített telepítés:Integrált egységként a telepítés egyszerűbb, mint a párosított egysoros csapágyak, és biztosítja az előre meghatározott távolságot vagy az előterhelést.
- Előzetes beállítás:Számos szokásos kettős soros szög érintkezési csapágy van egy optimalizált előterheléssel (fény vagy közeg) a merevség, a futási pontosság és a kiszolgálási élettartam érdekében.
A kettős soros szögletes érintkező golyóscsapágyak osztályozása
- A kettős soros szögletes érintkezési golyóscsapágyak elsősorban az érintkezési szög és a tervezési jellemzők alapján vannak besorolva:
- Érintkezési szög szerint:
- 15 ° érintkezési szög:Hangsúly a nagysebességű képességre; Mérsékelt tengelyirányú terhelésekhez, de nagysebességű követelményekhez alkalmas.
- 25 ° érintkezési szög (leggyakoribb):A sugárirányú/tengelyirányú terhelési kapacitás, merevség és sebesség kiegyensúlyozott kombinációját kínálja; a legszélesebb körben használt típus.
- 30 °/40 ° érintkezési szög:A magas tengelyirányú terhelési kapacitásra és merevségre összpontosít; Alkalmas túlnyomórészt tengelyirányú terhelésekhez viszonylag alacsonyabb sebességgel.
- Szerkezeti tervezés szerint:
- Szabványtípus:Szilárd külső gyűrű és elválasztható belső gyűrű (gyakran karimákkal vagy bordákkal). A leggyakoribb formatervezés (például 3300, 3200 sorozat).
- Lezárt/árnyékolt típus:Kontaktikus gumi tömítésekkel (RS/2RS) vagy nem érintkező pajzsokkal (ZZ/2Z) van felszerelve olyan környezetekhez, amelyek védelmet igényelnek a por, nedvesség vagy kenőanyag-visszatartás ellen.
- Karimás külső gyűrű:A külső gyűrű egy karimával rendelkezik az egyszerű tengelyirányú pozicionáláshoz és az egyszerűsített telepítéshez.
- Kúpos furat:A belső gyűrű kúpos furatú, hogy a tengelyirányú elmozdulás útján a távolság/előterhelés beállítása legyen.
- Nagy terhelés/speciális minták:Mint például a kettős parcellák belső vagy külső gyűrűi (például kb. 3200 sorozatú terv), amelyet az érintkezési feszültség eloszlására optimalizáltak, hogy tovább javítsák a tengelyirányú terhelési kapacitást.
- Méret sorozat szerint:Az ISO Dimension Series szabványok (például 32, 33 sorozat) szerint besorolva, jelezve a különböző szélesség és az átmérő arányát.
- Érintkezési szög szerint:
A kettős soros szögletes érintkező golyóscsapágyak alkalmazásai
A nagy merevség, a pontosság és a kétirányú tolóerő kezelésének képességének kihasználásával a kettős sorú szögkontaktus -golyócsapágyak széles körben használják az alkalmazásokban, amelyek támogatják a kombinált terheléseket (különösen a kétirányú tengelyirányú erők és a felborulási pillanatok), és magas forgási pontosságot igényelnek. Példák a következők:
- Szerszámgép orsók:Az eszterga, marógépek, őrlőkészülékek stb. Osztályaihoz tartozó orsók csapágyai, ahol ezek az egyik legelterjedtebb alkalmazás.
- Sebességváltók:Támogatja a kimeneti tengelyeket a bolygófelszerelők és az ipari sebességváltókban (gyakran tengelyirányú tolóerő és dőlés nyomaték -támogatást igényel).
- Ipari szivattyúk:A tengelytámasz centrifugális szivattyúkban, csavarszivattyúkban stb., Radiális és kétirányú tengelyirányú terhelések kezelése.
- Építőipari/mezőgazdasági gépek:Hajtótengelyek, holt gyűrűk.
- Nyomtatógépek:A hengercsapágyak, nagy pontosságú és sima üzemeltetést igényelve.
- Műanyag és gumi gépek:Csavaros támasz az extruderekben, a naplókban/keverőkben tekercselő csapágyakban.
- Rajongók/fúvók:Rotor támogatás nagysebességű ventilátorokban.
- Autóipar:Korlátozott nagyteljesítményű alkalmazások (például csúcskategóriás tengelykapcsoló-felszabadító csapágyak), de ritkábban, mint az egysoros vagy négypontos érintkező csapágyak a térbeli korlátozások miatt.
- Robotízületek.
Jegyzet: Kínálunk a kettős soros szögletes érintkezési golyóscsapágyak széles skáláját. Kérjük, vegye fel velünk a kapcsolatot, hogy válassza ki az optimális csapágyat az Ön speciális alkalmazási követelményeihez (terhelés nagyság és irány, sebesség, pontossági követelmények, szerelési hely, környezeti feltételek stb.).
