Kategorija
UCC207-20
Ležajevi serije UC odnose se na standardizirane ležajeve široke uporabe jastučni blok kuglični ležajevi s adapterskim čahurama. Njihova srž je kuglični ležaj s dubokim žljebovima s a sferni vanjski promjer (SPB) dizajniran da stane u odgovarajući sferni provrt kućišta od lijevanog željeza. Pridržavajući se metričke dimenzije, ova serija je posebno dizajnirana za industrijske primjene koje zahtijevaju veliku nosivost, jednostavnu instalaciju i pouzdanu izvedbu.
Ležajevi serije UC

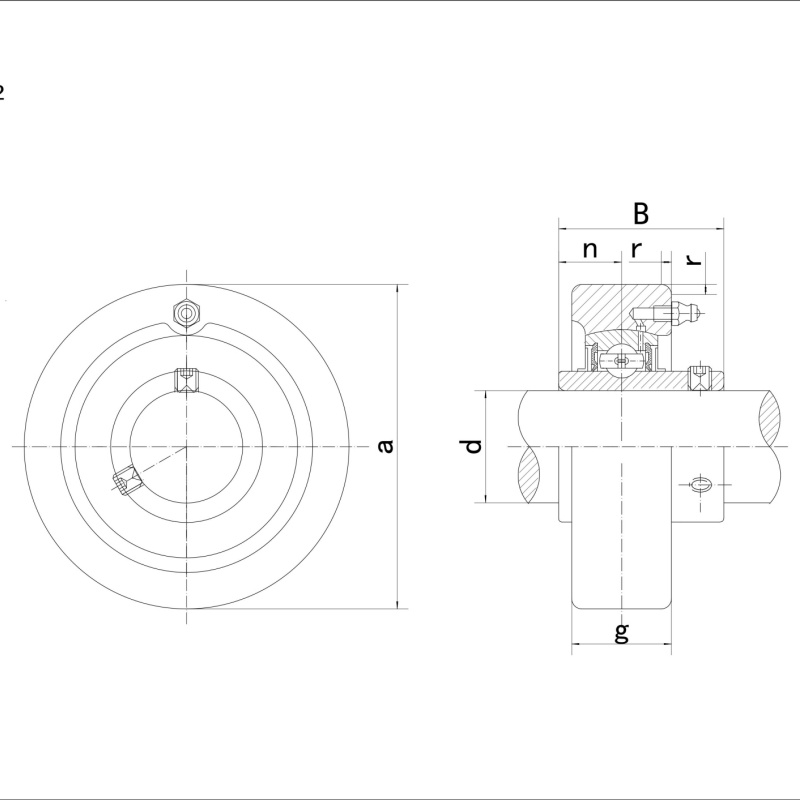

| ISO | UCC207-20 | |
| ležaj br. | UC207-20 | |
| Kućište | C207 | |
| Promjer provrta | 1d | 1-1/4 in |
| Ukupna širina | a | 3,5433 in |
| Širina kućišta | g | 1-7/64 in |
| Dimenzija skošenja | r | 0,079 in |
| Širina unutarnjeg prstena | B | 1.689 in |
| Središte ležaja od kraja ležaja | n | 0,689 in |
| Nosivost mase | 0,99 kg | |
Struktura ležajeva serije UC
Tipična UC ležajna jedinica sastoji se od sljedećih ključnih komponenti:
- Kućište jastuka:Tipično izrađen od sivog lijeva ili nodularnog željeza (npr. UC-P sufiks), s rupama za montažu (osnova od bloka viska, s rupama za vijke ili navojima), pružajući robusnu potporu i stabilnost.
- Vanjski sferni kuglični ležaj s dubokim utorima:Ležaj ima unutarnji prsten dizajniran za pristajanje na standardnu cilindričnu osovinu (npr. tolerancija h7). Njegov vanjski prsten ima a sferna vanjska površina koji se nalazi unutar sferičnog otvora kućišta.
- Raspored brtvljenja:Opremljen brtvama s obje strane (obično gumenim poput NBR ili FKM) za učinkovito sprječavanje ulaska kontaminanata, prljavštine i vlage dok zadržava unutarnje mazivo.
- Uređaj za zaključavanje:Prvenstveno koristi an adapterski rukavac (ekscentrični ili izvlačni tip) u kombinaciji s protumaticom i podloškom. Ovaj jedinstveni mehanizam omogućuje čvrsto pričvršćivanje ležaja na osovinu pomoću trenja, što znatno pojednostavljuje procese montaže i demontaže. (Napomena: neke UC varijante koriste unutarnji prsten sa suženim provrtom sa suženom adapterskom čahurom).
Ključne karakteristike ležajeva serije UC
- Mogućnost samoporavnavanja:Sferni spoj između vanjskog prstena i provrta kućišta omogućuje ležaju da se prilagodi mala neusklađenost vratila (obično do ±3°), kompenzirajući pogreške ugradnje ili otklon osovine.
- Jednostavna instalacija i održavanje:Predmontirani dizajn jedinice, u kombinaciji sa sustavom za zaključavanje adapterske čahure, omogućuje izuzetno brzo i bez alata montaža/demontaža na cilindrične osovine, smanjujući vrijeme zastoja i troškove održavanja.
- Vrhunsko brtvljenje:Standardne brtve nude izvrsnu zaštitu od oštrih okolina, produžujući vijek trajanja ležaja.
- Robusna nosivost:Čvrsto kućište od lijevanog željeza i konstrukcija kugličnog ležaja s dubokim utorima pružaju dobro nosivost radijalnog opterećenja i umjereno kapacitet aksijalne nosivosti.
- Široka kompatibilnost i zamjenjivost:Proizveden prema ISO metričkim standardima (IS), osiguravajući jednostavnu zamjenu i nabavu rezervnih dijelova diljem svijeta.
Primjena ležajeva serije UC
Zahvaljujući njihovoj izdržljivosti, jednostavnosti upotrebe i pouzdanim performansama, UC ležajevi nalaze se u širokom nizu industrija i primjena:
- Poljoprivredni strojevi (traktori, kombajni, sadilice)
- Transportna oprema (trakasti transporteri, valjkasti transporteri)
- Ventilacijski i HVAC sustavi (ventilatori)
- Strojevi za rukovanje materijalom
- Građevinska oprema
- Linije za preradu hrane i pića
- Tekstilni strojevi
- Opći industrijski pogoni (motori, mjenjači, remenice)
Odabir ležajeva serije UC znači odabir pouzdanost, ekonomičnost i operativna učinkovitost.
