GE17ES 2RS

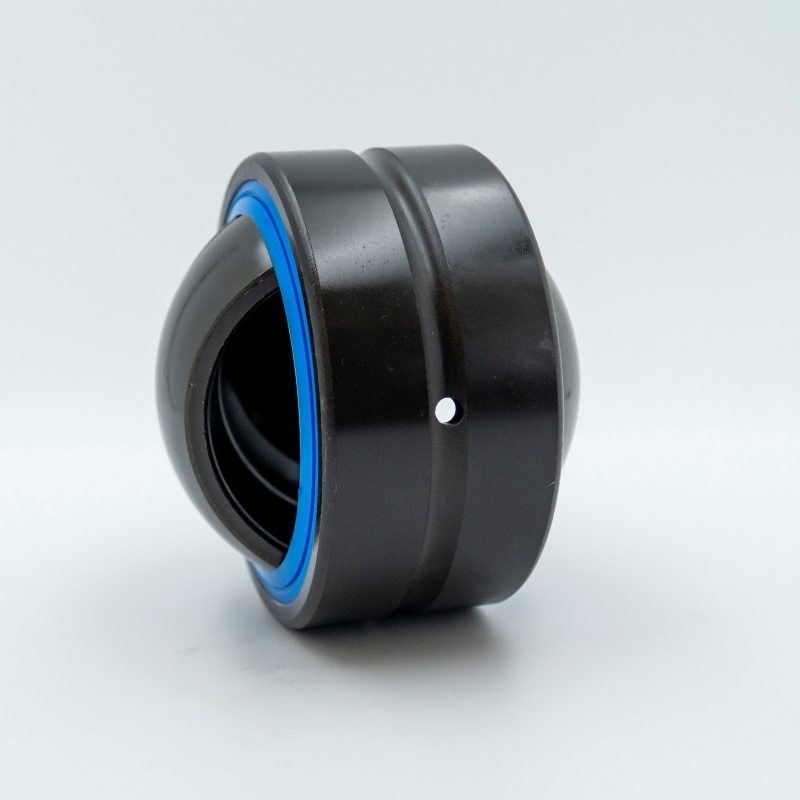

Sferični klizni ležajevi, također poznati kao zglobni ležajevi, mehaničke su komponente jedinstveno dizajnirane za prilagođavanje kutnog odstupanja i oscilirajućih ili rotirajućih pokreta između povezanih dijelova. Za razliku od standardnih kugličnih ili kotrljajućih ležajeva, oni imaju sferno oblikovanu kliznu kontaktnu površinu (unutarnji prsten) zglobno spojenu unutar odgovarajućeg sferičnog vanjskog prstena. Ovaj dizajn omogućuje kretanje u više smjerova istovremeno.
Sferni klizni ležaj
| ISO | GE17ES 2RS | |
| Promjer provrta | d | 17 mm |
| Vanjski promjer | D | 30 mm |
| Širina | B | 14 mm |
| Širina vanjskog prstena | C | 10 mm |
| Osnovna dinamička nosivost | Dyn.c | 12,72 kN |
| Osnovno statičko opterećenje | Stat.Co | 63,6 kN |
| Promjer unutarnjeg prstena | dk | 25 mm |
| Provrt dimenzija skošenja | R1s | 0,3 mm |
| Dimenzija skošenja vanjskog prstena | R2s | 0,3 mm |
| Nosivost mase | 0,041 kg | |
Struktura
Naši sferični klizni ležajevi sastoje se od dvije osnovne komponente:
- Unutarnji prsten:Unutarnji prsten ima konveksni sferni vanjski promjer koji djeluje kao klizna površina.
- Vanjski prsten:Vanjski prsten ima odgovarajuću konkavnu sferičnu rupu. Ovisno o tipu, vanjski prsten može biti jednostavan (za utiskivanje u kućišta), imati prirubnicu (za radijalno postavljanje) ili uključivati integralnu dršku (tip kraja šipke). Klizne kontaktne površine obično su izrađene s posebnim oblogama niskog trenja ili površinskim tretmanima kako bi se smanjilo trošenje i poboljšala izvedba.
Ključne karakteristike
- Samoporavnavanje:Prilagođava značajna statička i dinamička odstupanja (defleksija osovine, greške u montaži).
- Visoka nosivost:Projektiran da izdrži velika radijalna opterećenja, aksijalna opterećenja ili kombinirana opterećenja u različitim smjerovima.
- Apsorpcija udara:Sposoban prigušiti udarna opterećenja i vibracije.
- Opcije malog održavanja:Mnoge vrste imaju robusne dizajne bez brtvi ili materijale otporne na koroziju za rad bez održavanja ili produljene servisne intervale u teškim uvjetima.
- Glatko kretanje:Klizne površine s niskim trenjem osiguravaju preciznu artikulaciju.
- Kompaktan dizajn:Ušteda prostora u usporedbi s višestrukim ležajevima koji postižu sličnu artikulaciju.
Industrije primarne primjene
Sferični klizni ležajevi nezamjenjivi su u zahtjevnim inženjerskim okruženjima, posebno u:
- Automobilizam i prijevoz:Sustavi ovjesa, poluge upravljača, pogonski sklopovi.
- Industrijski strojevi:Hidraulični cilindri, oprema za rukovanje materijalom, strojevi za pakiranje, poljoprivredni strojevi.
- Građevinska i inženjerska oprema:Spojevi kraka bagera, poluge kranova, utovarivači.
- Poljoprivreda:Traktori, kombajni, plugovi.
- Rudarstvo:Robusni ležajevi za bušilice, transportere, drobilice pod ekstremnim opterećenjima i kontaminacijom.
- Energija vjetra:Sustavi nagiba i skretanja zahtijevaju pouzdanost pod različitim opterećenjima i vremenskim uvjetima.
Tipične primjene u strojevima i okruženjima
Ovi ležajevi su bitni u kritičnim zglobnim točkama kao što su:
- Okretne točke:Spojne ruke, sklopovi poluga.
- Hidraulički/pneumatski cilindar:Rod oči i clevises.
- Kontrolni sustavi:Pokretači, veze koje zahtijevaju precizno kretanje.
- Zglobovi ovjesa:Zglobni spojevi u vozilima i opremi.
- Teško okruženje:Okruženja s prašinom, prljavštinom, vlagom, visokim/niskim temperaturama i izloženošću kemikalijama ili morskoj vodi (koristeći varijante otporne na koroziju).
Naši precizno konstruirani sferični klizni ležajevi nude pouzdana rješenja zgloba za najteže industrijske izazove u svijetu.
