Kategorija
6017

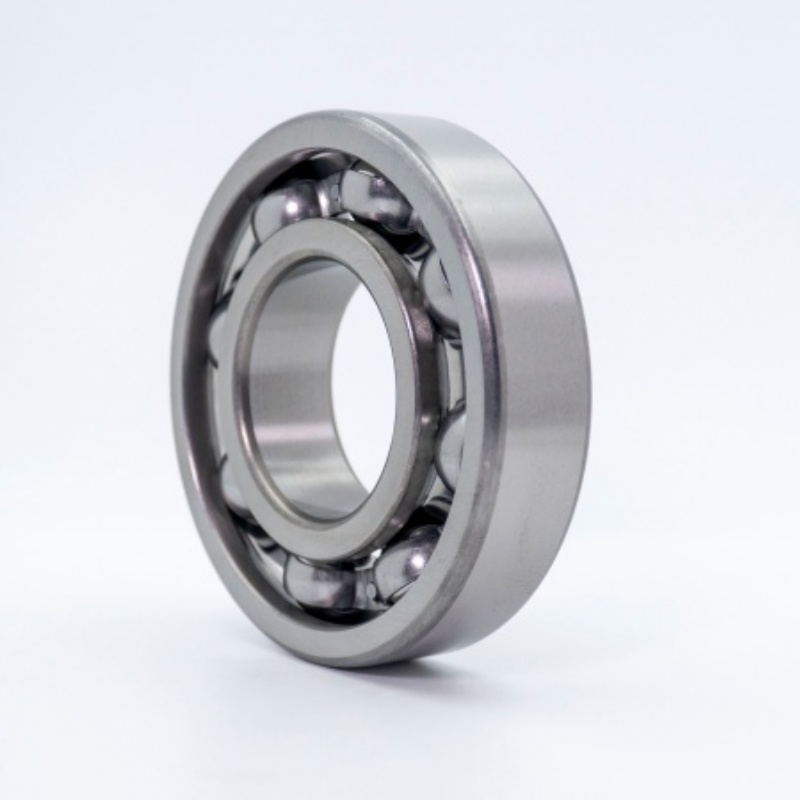

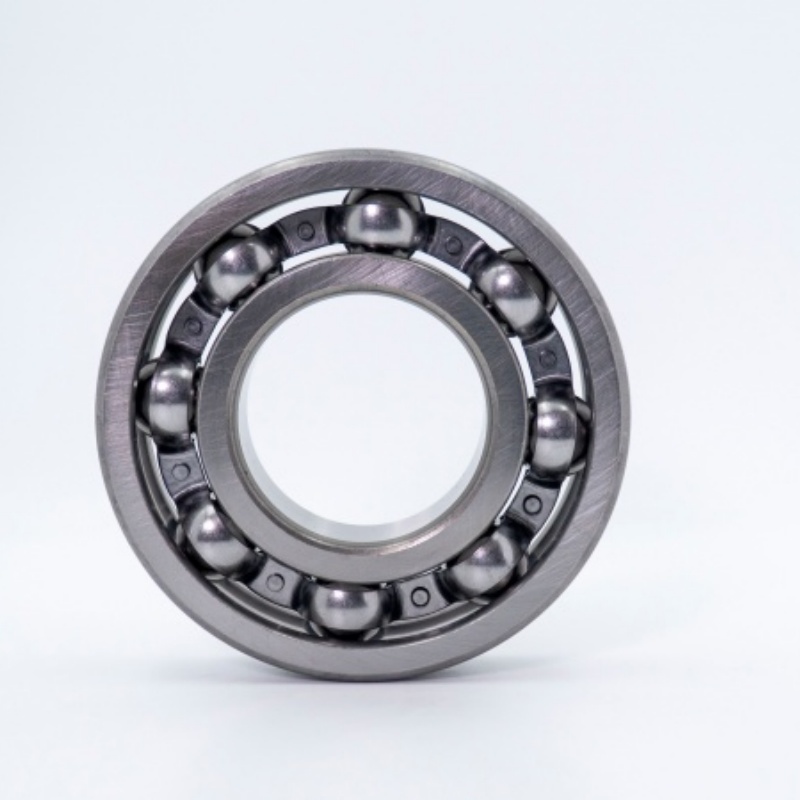

Kuglični ležaj s dubokim utorom jedan je od najčešće korištenih tipova kotrljajućih ležajeva. Sastoji se od unutarnjeg prstena, vanjskog prstena, čeličnih kuglica i kaveza (ili dijelova za brtvljenje). Kanali s dubokim utorima na unutarnjem i vanjskom prstenu omogućuju mu da izdrži radijalna opterećenja i ograničena dvosmjerna aksijalna opterećenja istovremeno. Poznat po svojoj jednostavnoj strukturi i pouzdanoj izvedbi, intenzivno se koristi u različitoj mehaničkoj opremi.
Kuglični ležajevi s dubokim žljebovima
| ISO | 6017 | |
| GOST | 80117 | |

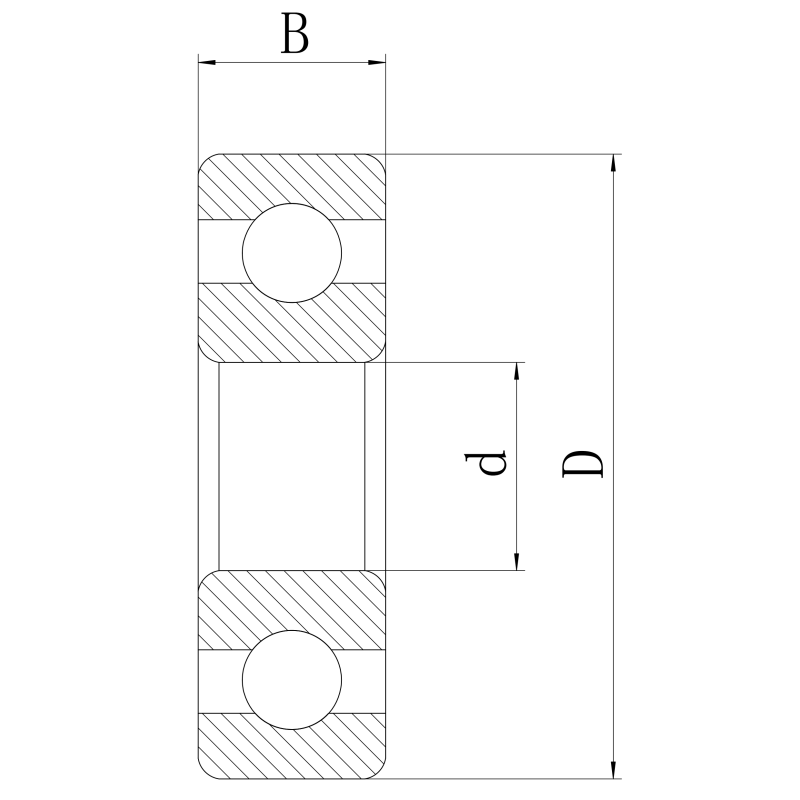

| Promjer provrta | d | 85 mm |
| Vanjski promjer | D | 130 mm |
| Širina | B | 22 mm |
| Osnovna dinamička nosivost | C | 49,4 kN |
| Osnovno statičko opterećenje | C0 | 38,7 kN |
| Referentna brzina | 5000 o/min | |
| Ograničenje brzine | 5000 o/min | |
| Nosivost mase | 0,932 kg | |
Značajke kugličnih ležajeva s dubokim utorima
- Mogućnost velike brzine: Optimiziran dizajn trkaće staze smanjuje trenje, omogućujući rad velikom brzinom.
- Mali gubitak trenja: Mala kontaktna površina između kuglica i žljebova smanjuje otpor i potrošnju energije.
- Dugi vijek trajanja i pouzdanost: Visokokvalitetni čelik i precizna strojna obrada osiguravaju trajnost i stabilnost.
- Dvosmjerna nosivost: Prilagođava radijalna opterećenja i dvosmjerna aksijalna opterećenja.
- Jednostavna instalacija: Nije potrebno podešavanje poravnanja, jednostavna struktura i niski troškovi održavanja.
Klasifikacija kugličnih ležajeva s dubokim žljebovima
- Prema vrsti brtvljenja:
- Otvoreni ležajevi: Nema pečata; zahtijevaju redovito podmazivanje.
- Oklopljeni ležajevi (ZZ/2Z): Jednostruki ili dvostruki metalni štitnici za zaštitu od prašine (nisu nepropusni za ulje).
- Zabrtvljeni ležajevi (RS/2RS): Gumene brtve za otpornost na prašinu/vodu i zadržavanje masti.
- Po veličini:
- Minijaturni ležajevi: Promjer otvora <10 mm, koristi se u preciznim instrumentima.
- Standardni ležajevi: Uobičajene veličine (npr. serija 6200).
- Ležajevi velikih dimenzija: Za tešku industrijsku opremu.
- Posebne vrste:
- Ležajevi od nehrđajućeg čelika: Otporan na koroziju za vlažna/kemijska okruženja.
- Keramički hibridni ležajevi: Keramičke kuglice za visokotemperaturne i antimagnetske primjene.
Primjena kugličnih ležajeva s dubokim utorima
Kuglični ležajevi s dubokim utorima koriste se u gotovo svim industrijskim sektorima, uključujući:
- Motori i generatori: Podržava veliku brzinu rotacije rotora.
- Automobilske komponenteDodatna oprema: mjenjači, glavčine kotača, zatezači remena.
- Kućanski aparati: Motori u perilicama rublja, klima uređajima i usisavačima.
- Industrijski strojevi: Pumpe, ventilatori, transportne trake, vretena alatnih strojeva.
- Precizna oprema: Medicinski instrumenti, robotski zglobovi, motori za drone.
Topli podsjetnik: Nudimo širok raspon kugličnih ležajeva s dubokim utorima u različitim specifikacijama i modelima. Odaberite najprikladniji proizvod na temelju vaših specifičnih zahtjeva za primjenu (kao što su veličina i smjer opterećenja, brzina, zahtjevi točnosti, prostor za ugradnju, uvjeti okoline itd.). Slobodno se raspitajte!
