Kategorija
3312
Dvoredni kuglični ležajevi s kutnim kontaktom specijalizirani su tip kotrljajućih ležajeva karakteriziran time što imaju dva reda čeličnih kuglica raspoređeni između unutarnjeg i vanjskog prstena raceways, s raceways međusobno pomaknuti duž osi ležaja. Ovaj dizajn uzrokuje kontaktnu liniju između kuglica i trkaćih staza kut (kontaktni kut) s radijalnom ravninom ležaja. Postojanje ovog kontaktnog kuta ključno je za omogućavanje ovih ležajeva istovremeno podržavaju radijalna i aksijalna opterećenja. U usporedbi s jednorednim kugličnim ležajevima s kutnim dodirom, dvoredni dizajn nudi značajno veću nosivost (osobito aksijalna opterećenja) i krutost.

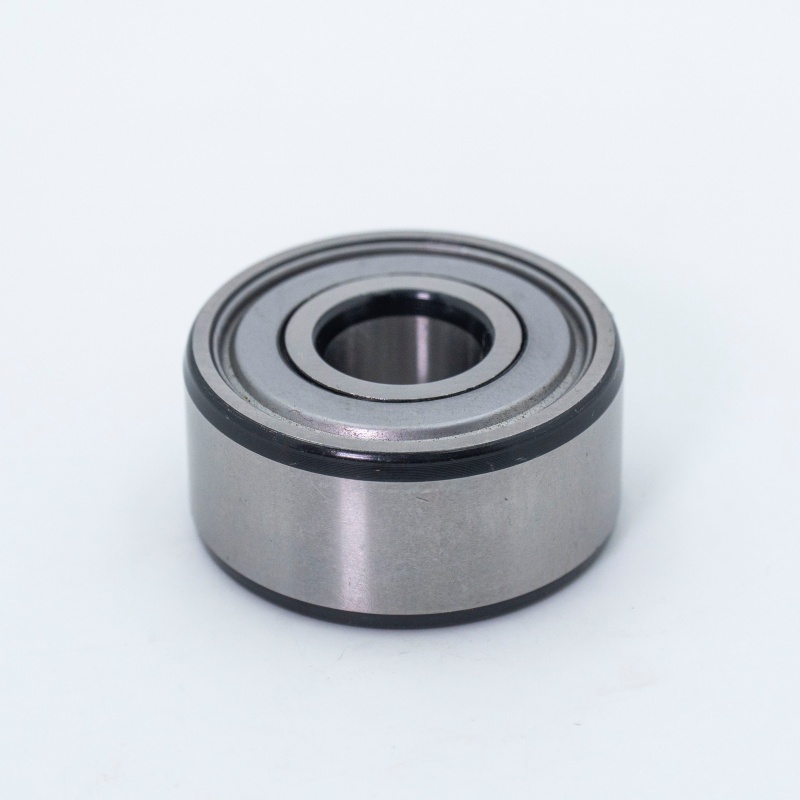

Dvoredni kuglični ležaj s kutnim kontaktom

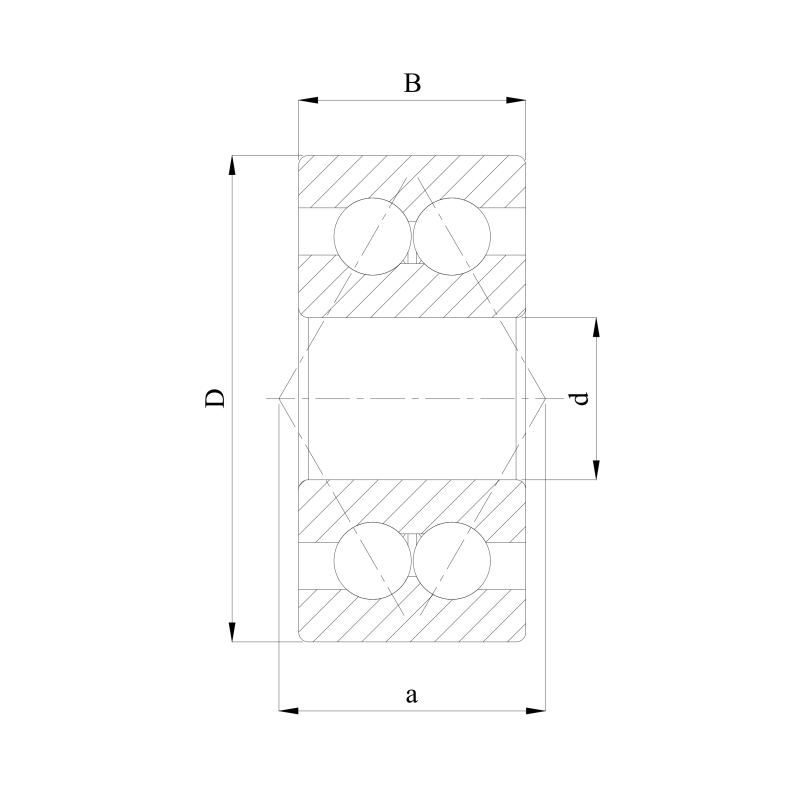

| ISO | 3312 | |
| GOST | 3056312 | |
| Promjer provrta | d | 60 mm |
| Vanjski promjer | D | 130 mm |
| Širina | B | 54 mm |
| Osnovna dinamička nosivost | C | 67,2 kN |
| Osnovno statičko opterećenje | C0 | 76,2 kN |
| Referentna brzina | 2000 o/min | |
| Ograničenje brzine | 2700 o/min | |
| Nosivost mase | 3,25 kg | |
Karakteristike dvorednih kugličnih ležajeva s kutnim kontaktom
- Visoka nosivost:Dva reda kuglica značajno povećavaju i radijalnu i aksijalnu (osobito dvosmjernu aksijalnu) nosivost ležaja.
- Visoka krutost:Struktura s dva reda pruža vrhunsku krutost i stabilnost pod momentima prevrtanja ili kombiniranim opterećenjima, nudeći veću otpornost na deformacije.
- Podrška dvosmjernog aksijalnog opterećenja:Ovo je najistaknutija prednost dvorednih kugličnih ležajeva s kutnim kontaktom. Jedan ležaj može podnijeti aksijalna opterećenja od oba smjera (npr. lijevo i desno) uz zadržavanje visoke točnosti i krutosti. Nema potrebe za uparivanjem jednorednih ležajeva za postizanje dvosmjerne potpore.
- Visoka točnost trčanja:Proizveden prema standardima visoke preciznosti, osiguravajući glatku i preciznu izvedbu rotacije.
- Kompaktnost:Unatoč tome što imaju dva reda kuglica, njihov je dizajn općenito kompaktniji od upotrebe kombinacije dva jednoredna ležaja okrenuta jedan uz drugoga ili licem u lice, čime se štedi prostor za montažu.
- Pojednostavljena instalacija:Kao integralna jedinica, instalacija je jednostavnija od uparenih jednorednih ležajeva i osigurava unaprijed određeni zazor ili stanje predopterećenja.
- Podešavanje predopterećenja:Mnogi standardni dvoredni kutni kontaktni ležajevi isporučuju se s optimiziranim predopterećenjem (laganim ili srednjim) za najbolju ravnotežu krutosti, točnosti rada i životnog vijeka.
Klasifikacija dvorednih kugličnih ležajeva s kutnim kontaktom
- Kuglični ležajevi s dvostrukim kutnim kontaktom prvenstveno se klasificiraju na temelju kontaktnog kuta i značajki dizajna:
- Prema kontaktnom kutu:
- Kontaktni kut od 15°:Naglasak na sposobnosti velike brzine; pogodan za umjerena aksijalna opterećenja, ali zahtjeve velike brzine.
- Kontaktni kut od 25° (najčešće):Nudi uravnoteženu kombinaciju radijalnog/aksijalnog nosivosti, krutosti i brzine; najrašireniji tip.
- Kontaktni kut 30°/40°:Fokusira se na visoku sposobnost aksijalnog opterećenja i krutost; pogodan za pretežno aksijalna opterećenja pri relativno nižim brzinama.
- Prema konstrukcijskom dizajnu:
- Standardna vrsta:Čvrsti vanjski prsten i odvojivi unutarnji prsten(ovi) (često s prirubnicama ili rebrima). Najčešći dizajn (npr. serije 3300, 3200).
- Zatvoreni/zaštićeni tip:Opremljen kontaktnim gumenim brtvama (RS/2RS) ili beskontaktnim štitnicima (ZZ/2Z) za okruženja koja zahtijevaju zaštitu od prašine, vlage ili zadržavanja maziva.
- Vanjski prsten s prirubnicom:Vanjski prsten ima prirubnicu za lako aksijalno pozicioniranje i pojednostavljenu instalaciju.
- Konusni provrt:Unutarnji prsten ima konusni provrt za podešavanje zazora/predopterećenja aksijalnim pomakom.
- Visoko opterećenje/posebni dizajni:Kao što su dvostruko podijeljeni unutarnji ili vanjski prstenovi (npr. neki dizajni serije 3200), optimizirani za raspodjelu kontaktnog naprezanja kako bi se dodatno povećala sposobnost aksijalnog opterećenja.
- Po seriji veličina:Klasificirano prema ISO standardima serije dimenzija (npr. serije 32, 33), što ukazuje na različite omjere širine i promjera.
- Prema kontaktnom kutu:
Primjena dvorednih kugličnih ležajeva s kutnim kontaktom
Iskorištavajući svoju visoku krutost, preciznost i sposobnost podnošenja dvosmjernog potiska, dvoredni kuglični ležajevi s kutnim kontaktom naširoko se koriste u primjenama koje zahtijevaju podršku za kombinirana opterećenja (osobito dvosmjerne aksijalne sile i momente prevrtanja) i zahtijevaju visoku točnost rotacije. Primjeri uključuju:
- Vretena alatnih strojeva:Ležajevi za vretena kod tokarilica, glodalica, brusilica itd., gdje su jedna od najzastupljenijih primjena.
- Mjenjači:Potpora za izlazna vratila u reduktorima planetarnih zupčanika i industrijskim mjenjačima (često zahtijevaju potporu aksijalnog potiska i momenta nagiba).
- Industrijske pumpe:Nosač vratila u centrifugalnim pumpama, vijčanim pumpama, itd., rukovanje radijalnim i dvosmjernim aksijalnim opterećenjima.
- Građevinski/poljoprivredni strojevi:Pogonska vratila, zaokretni prstenovi.
- Tiskarski strojevi:Cilindrični ležajevi, koji zahtijevaju visoku preciznost i miran rad.
- Strojevi za plastiku i gumu:Vijčani nosači u ekstruderima, valjkasti ležajevi u kalanderima/mikserima.
- Ventilatori/puhala:Potpora rotora u ventilatorima velike brzine.
- Automobili:Ograničene primjene visokih performansi (npr. vrhunski ležajevi za otpuštanje spojke), ali rjeđe od jednorednih ležajeva ili ležajeva s kontaktom u četiri točke zbog ograničenja prostora.
- Robot zglobovi.
Bilješka: Nudimo širok asortiman dvorednih kugličnih ležajeva s kutnim kontaktom. Kontaktirajte nas kako bismo odabrali optimalni ležaj za vaše specifične zahtjeve primjene (veličina i smjer opterećenja, brzina, zahtjevi za točnost, prostor za ugradnju, uvjeti okoline itd.).
