Kategorija
22209 KMBW33
Sferični valjkasti ležaj visoko je konstruiran kotrljajući ležaj dizajniran za izvrsnost u zahtjevnim radnim uvjetima. Njegova je značajka koja ga definira sposobnost samoporavnavanja. Automatski kompenzira neusklađenost između osovine i kućišta, uzrokovanu greškama u montaži, otklonom osovine ili slijeganjem temelja (obično do 1,5° – 3°). Ova jedinstvena sposobnost čini ih idealnim rješenjem za aplikacije koje uključuju velika opterećenja, udarna opterećenja i situacije u kojima je određena fleksibilnost neizbježna.
Sferični valjkasti ležaj

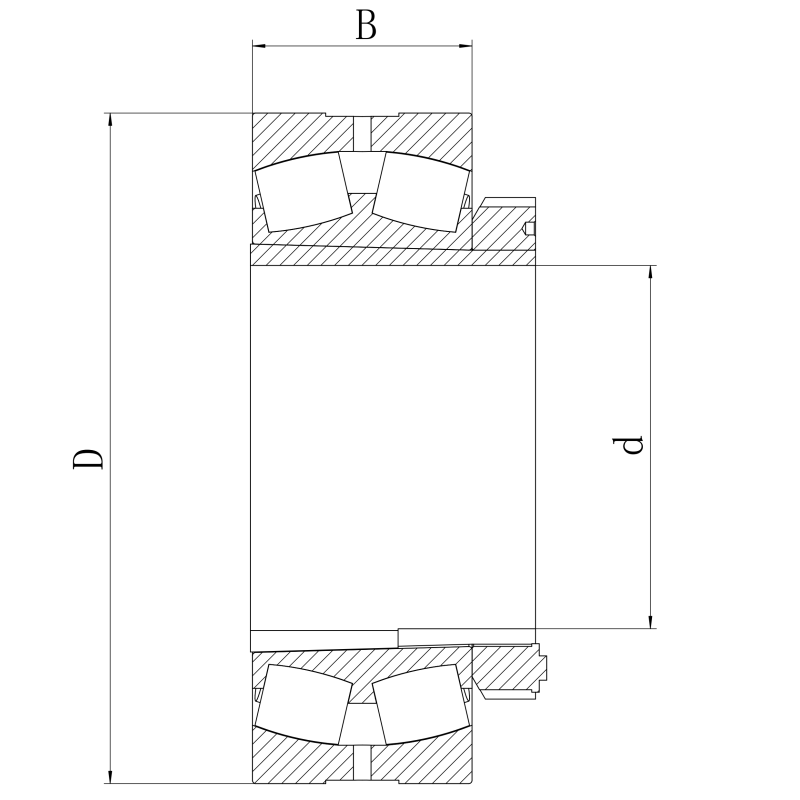

| ISO | 22209 KMBW33 | |
| GOST | 113509 H | |
| RUKAV BR. | H309 | |
| Promjer provrta | d | 45 mm |
| Vanjski promjer | D | 85 mm |
| Širina | B | 23 mm |
| Osnovna dinamička nosivost | C | 49,2 kN |
| Osnovno statičko opterećenje | C0 | 58,5 kN |
| Referentna brzina | 3400 o/min | |
| Ograničenje brzine | 2700 o/min | |
| Nosivost mase | 0,571 kg | |
Strukturni dizajn
Ležaj se sastoji od četiri ključne komponente:
- Unutarnji prsten:Sadrži dvije trkaće staze s rebrima za vođenje valjka.
- Vanjski prsten:Has a concave spherical raceway ground into its bore. Središte zakrivljenosti ove klizne staze poklapa se sa središtem ležaja, što omogućuje samoporavnavanje.
- Valjci:Bačvasti (sferični) valjci, simetrični ili asimetrični, slobodno se kotrljaju unutar sferične putanje vanjskog prstena, dopuštajući nagib i rotaciju.
- Kavez:Postavlja i odvaja valjke, smanjujući trenje i usmjeravajući rotaciju. Kavezi su obično izrađeni od prešanog čelika ili strojno obrađenog mesinga. Ležaj sadrži dva reda valjaka za veliku nosivost.
Ključne karakteristike
- Vrhunsko samoporavnavanje:Tolerira značajnu neusklađenost osovine, štiteći ležaj od naprezanja na rubu i preranog kvara, produžujući vijek trajanja.
- Iznimna nosivost:Bačvasti valjci održavaju veliku kontaktnu površinu sa sferičnim vanjskim kanalom za klizanje, omogućujući vrlo veliku radijalnu nosivost i umjereno dvosmjerno rukovanje aksijalnim opterećenjem.
- Robusnost i otpornost na udarce:Čvrsta konstrukcija učinkovito podnosi teška opterećenja, udarna opterećenja i vibracije.
- Optimizirana unutarnja geometrija:Osigurava učinkovito vođenje valjaka, ravnomjernu raspodjelu naprezanja, nisko trenje i niže radne temperature.
- Lakoća održavanja (konstrukcija suženog otvora):Izvedbe sa konusnim provrtom i adapterskim čahurama olakšavaju jednostavnu montažu i demontažu na cilindrične osovine bez ramena.
Tipične primjene
Sferični valjkasti ležajevi su radni konji u mnogim teškim industrijama i zahtjevnim okruženjima, uključujući:
- Teški strojevi: Rudarska oprema (drobilice, mlinovi), metalurška postrojenja (valjaonice), proizvodnja cementa (mlinovi za sirovine, peći).
- Rukovanje materijalom: Vibrirajuća sita, veliki transporteri, elevatori s kofama.
- Proizvodnja električne energije: Mjenjači vjetroturbina, hidroelektrane, reduktori.
- Ostali sektori: Strojevi za papir, brodski propulzijski sustavi, željeznička osovinska kućišta (određeni dizajni), potporni valjci i opća industrijska potpora pogonskog vratila.
