NU1012

बेलनाकार रोलर बीयरिंग उच्च रेडियल लोड को समायोजित करने के लिए विशेष रूप से इंजीनियर रोलिंग कर रहे हैं। उनके प्रमुख रोलिंग तत्व बेलनाकार रोलर्स हैं जो रेसवे के साथ रैखिक संपर्क बनाते हैं। यह डिज़ाइन उन्हें शुद्ध रेडियल बलों को संभालने में असाधारण रूप से प्रभावी बनाता है, जो औद्योगिक अनुप्रयोगों के एक विशाल सरणी में महत्वपूर्ण घटकों के रूप में सेवा करता है। एक ही आकार के बॉल बेयरिंग की तुलना में, वे काफी अधिक रेडियल लोड-ले जाने की क्षमता प्रदान करते हैं।

अनुरोध सबमिट करें

बेलनाकार रोलर असर

आईएसओ	NU1012
Гост	32112
बोर व्यास	d	60 मिमी
घेरे के बाहर	D	95 मिमी
चौड़ाई	B	18 मिमी
मूल गतिशील भार रेटिंग	C	25.3 kN
मूल स्थैतिक भार रेटिंग	C0	30 kn
संदर्भ गति		5000 आर/मिनट
सीमित गति		4200 आर/मिनट
वज़न	0.48 किलोग्राम

बेलनाकार रोलर बीयरिंगों की संरचना

एक विशिष्ट बेलनाकार रोलर असर में निम्नलिखित मुख्य घटक होते हैं:
1. बाहरी घेरा:आमतौर पर रोलर्स के लिए अक्षीय मार्गदर्शन प्रदान करने के लिए एक या दोनों पक्षों पर निश्चित पसलियों या फ्लैंग्स की सुविधा होती है।
2. आंतरिक अंगूठी:इसके अलावा आमतौर पर रोलर मार्गदर्शन के लिए पसलियों या फ्लैंग्स होते हैं। डिजाइन के आधार पर, आंतरिक अंगूठी पसलियों या अलग -अलग (बढ़ते बढ़ते) के साथ अभिन्न हो सकती है।
3. बेलनाकार रोलर्स:सटीक-जमीन बेलनाकार रोलिंग तत्व जो कोर लोड-ले जाने वाले घटक हैं। रोलर की लंबाई आमतौर पर उनके व्यास से थोड़ा कम होती है।
4. केज (रिटेनर):रोलर्स को समान रूप से अलग करता है, उन्हें एक दूसरे के खिलाफ रगड़ने से रोकता है, और उन्हें रेसवे के भीतर सही ढंग से मार्गदर्शन करता है। पिंजरे की सामग्री में स्टील, पीतल, या पॉलिमर (जैसे, पॉलीमाइड/नायलॉन) शामिल हैं।

बेलनाकार रोलर बीयरिंग के लक्षण

उच्च रेडियल लोड क्षमता:लाइन संपर्क डिज़ाइन उन्हें समान आकार के बॉल बेयरिंग की तुलना में काफी अधिक रेडियल लोड को संभालने में सक्षम बनाता है।
उच्च रेडियल कठोरता:रेडियल दिशा में उत्कृष्ट कठोरता, जिसके परिणामस्वरूप लोड के तहत न्यूनतम विरूपण होता है।
कम घर्षण:कम रोलिंग प्रतिरोध उच्च दक्षता में योगदान देता है।
उच्च गति क्षमता:अच्छी तरह से डिज़ाइन किए गए बीयरिंग (विशेष रूप से हल्के पिंजरों के साथ) उच्च घूर्णी गति के लिए उपयुक्त हैं।
पृथक्करण:कई प्रकार (जैसे, एनयू, एनजे डिजाइन) में वियोज्य रिंग (आंतरिक और/या बाहरी), बढ़ते, डिस्पॉइंटिंग और रखरखाव को सरल बनाने की सुविधा होती है।
सीमित अक्षीय भार क्षमता:आम तौर पर केवल बहुत छोटे अक्षीय भार (रिब डिज़ाइन के आधार पर) को समायोजित कर सकते हैं, या अक्षीय बलों को संभालने के लिए अन्य बीयरिंगों के साथ संयोजन की आवश्यकता होती है।

बेलनाकार रोलर बीयरिंग के अनुप्रयोग

उच्च रेडियल लोड क्षमता और कठोरता की मांग करने वाले अनुप्रयोगों में बेलनाकार रोलर बीयरिंग का व्यापक रूप से उपयोग किया जाता है:

इलेक्ट्रिक मोटर्स और जनरेटर:रोटर समर्थन।
गियरबॉक्स और reducers:गियर शाफ्ट समर्थन।
रोलिंग मिलें:वर्क रोल और बैकअप रोल चोक।
पंप और कंप्रेशर्स:शाफ्ट समर्थन।
वाइब्रेटिंग स्क्रीन:वाइब्रेटरी लोड को संभालना।
निर्माण मशीनरी:उत्खनन, क्रेन में स्लीविंग रिंग।
पवन वाली टर्बाइन:मुख्य शाफ्ट बीयरिंग।
मशीन टूल स्पिंडल:जहां उच्च कठोरता और परिशुद्धता महत्वपूर्ण है।
प्रिंटिंग मशीनरी:सिलेंडर समर्थन।

प्रीमियम-गुणवत्ता बेलनाकार रोलर बीयरिंग मिशन-महत्वपूर्ण विश्वसनीयता सुनिश्चित करते हैं जहां अधिकतम रेडियल लोड क्षमता गैर-परक्राम्य है।

पिछली खबरें

NU1013

अगली खबर

NU1011

हमसे संपर्क करें

3319 2RS

डबल रो एंगुलर कॉन्टैक्ट बॉल बेयरिंग एक विशेष प्रकार का रोलिंग असर है, जिसकी विशेषता स्टील की गेंदों की दो पंक्तियों को आंतरिक और बाहरी रिंग रेसवे के बीच व्यवस्थित होती है, जिसमें रेसवे के साथ असर अक्ष के साथ एक दूसरे के सापेक्ष ऑफसेट होता है। यह डिज़ाइन गेंदों और रेसवे के बीच संपर्क लाइन का कारण बनता है ...

और पढ़ें 🡥

7215 एसी

कोणीय संपर्क बॉल बेयरिंग (ACBBs) सटीक-इंजीनियर असर वाली इकाइयाँ हैं जो संयुक्त रेडियल और अक्षीय भार को संभालने के लिए विशिष्ट रूप से डिज़ाइन किए गए हैं। मानक गहरे नाली बॉल बेयरिंग के विपरीत, वे संपर्क कोण (आमतौर पर 15 ° से 40 ° के बीच) को शामिल करते हैं, जो उन्हें एक दिशा में पर्याप्त अक्षीय बलों का समर्थन करने में सक्षम बनाते हैं, अक्सर मध्यम रेडियल बलों के साथ। यह…

और पढ़ें 🡥

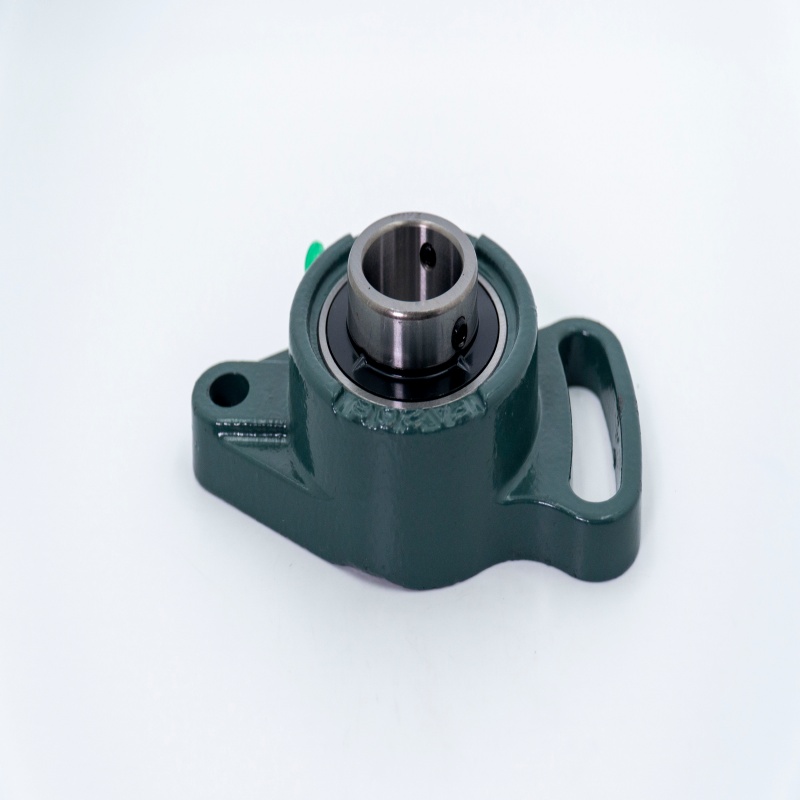

UCFA206-19
