वर्ग

GEZ203ES

गोलाकार सादे बीयरिंग, जिन्हें संयुक्त बीयरिंग के रूप में भी जाना जाता है, यांत्रिक घटक विशिष्ट रूप से कोणीय मिसलिग्न्मेंट को समायोजित करने के लिए डिज़ाइन किए गए हैं और जुड़े हुए भागों के बीच आंदोलनों को दोलन या घुमाते हैं। मानक गेंद या रोलर बीयरिंग के विपरीत, वे एक मिलान गोलाकार बाहरी रिंग के भीतर एक गोलाकार आकार के स्लाइडिंग संपर्क सतह (आंतरिक अंगूठी) की सुविधा प्रदान करते हैं। यह डिज़ाइन एक साथ कई दिशाओं में आंदोलन के लिए अनुमति देता है।

अनुरोध सबमिट करें

गोलाकार सादा असर

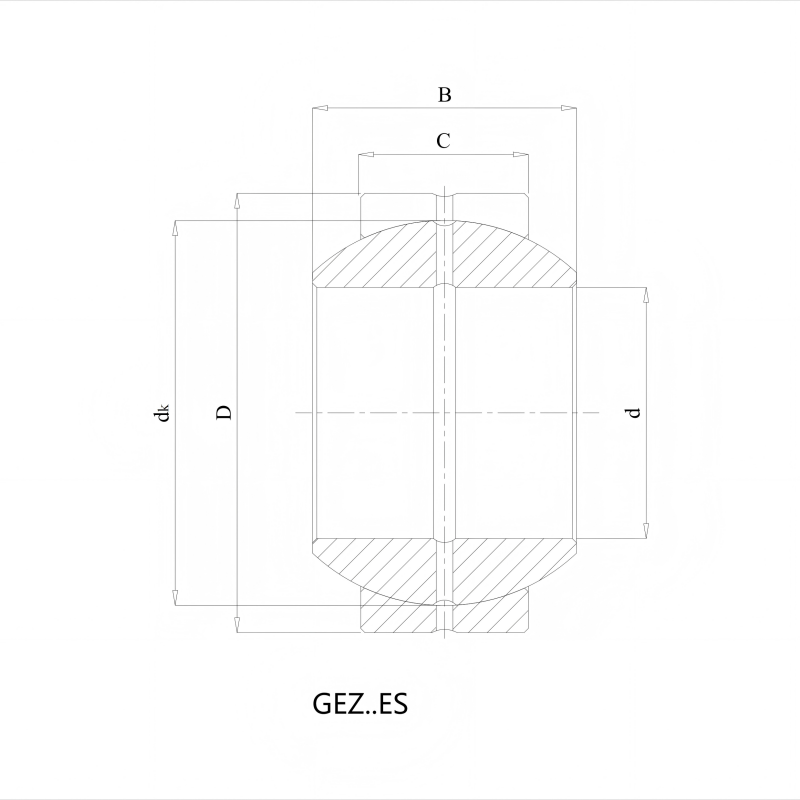

आईएसओ	GEZ203ES
बोर व्यास	d	8 इंच
घेरे के बाहर	D	12 इंच
चौड़ाई	B	6 इंच
चौड़ाई बाहरी अंगूठी	C	5 इंच
मूल गतिशील भार रेटिंग	Dyn.c	2770 kN
मूल स्थैतिक भार रेटिंग	Stat.co	8350 केएन
रेसवे व्यास इनर रिंग	डीके	10.827 इंच
चामर आयाम बोर	आर 1 एस।	0.043 इंच
चामर आयाम बाहरी अंगूठी	आर 2 एस	0.043 इंच
बड़े पैमाने पर असर	42.6 किलोग्राम

संरचना

हमारे गोलाकार सादे बीयरिंग में दो प्राथमिक घटक होते हैं:

आंतरिक अंगूठी:इनर रिंग में एक उत्तल गोलाकार बाहरी व्यास स्लाइडिंग सतह के रूप में अभिनय होता है।
बाहरी घेरा:बाहरी रिंग में एक मैचिंग अवतल गोलाकार बोर होता है। प्रकार के आधार पर, बाहरी रिंग सरल हो सकती है (आवासों में दबाने के लिए), एक निकला हुआ किनारा (रेडियल स्थान के लिए) की सुविधा, या एक अभिन्न शंक (रॉड एंड प्रकार) शामिल है। स्लाइडिंग संपर्क सतहों को आमतौर पर पहनने और प्रदर्शन में सुधार करने के लिए विशेष कम-घर्षण अस्तर या सतह उपचार के साथ इंजीनियर किया जाता है।

प्रमुख विशेषताएँ

स्व-संरेखण:महत्वपूर्ण स्थैतिक और गतिशील मिसलिग्न्मेंट (शाफ्ट डिफ्लेक्शन, बढ़ते त्रुटियों) को समायोजित करता है।
उच्च भार क्षमता:विभिन्न दिशाओं में उच्च रेडियल लोड, अक्षीय भार, या संयुक्त भार का सामना करने के लिए इंजीनियर।
आघात अवशोषण:प्रभाव भार और कंपन को भिगोने में सक्षम।
कम रखरखाव विकल्प:कई प्रकारों में रखरखाव-मुक्त संचालन या कठोर परिस्थितियों में विस्तारित सेवा अंतराल के लिए मजबूत, सीललेस डिजाइन या संक्षारण-प्रतिरोधी सामग्री है।
चिकनी आंदोलन:कम-घर्षण स्लाइडिंग सतहों सटीक अभिव्यक्ति सुनिश्चित करता है।
संक्षिप्त परिरूप:समान आर्टिक्यूलेशन को प्राप्त करने वाले कई बीयरिंगों की तुलना में अंतरिक्ष-बचत।

प्राथमिक अनुप्रयोग उद्योग

गोलाकार सादे बीयरिंग इंजीनियरिंग वातावरण की मांग करने में अपरिहार्य हैं, विशेष रूप से:

मोटर वाहन और परिवहन:सस्पेंशन सिस्टम, स्टीयरिंग लिंकेज, ड्राइवट्रेन।
औद्योगिक मशीनरी:हाइड्रोलिक सिलेंडर, सामग्री हैंडलिंग उपकरण, पैकेजिंग मशीनरी, कृषि मशीनरी।
निर्माण और इंजीनियरिंग उपकरण:खुदाई करने वाले बूम जोड़ों, क्रेन लिंकेज, लोडर।
कृषि:ट्रैक्टर, हार्वेस्टर, हल।
खनन:चरम भार और संदूषण के तहत ड्रिल, कन्वेयर, क्रशर के लिए मजबूत बीयरिंग।
पवन ऊर्जा:अलग -अलग भार और मौसम की स्थिति के तहत विश्वसनीयता की आवश्यकता वाले पिच और यव सिस्टम।

मशीनरी और वातावरण में विशिष्ट अनुप्रयोग

ये बीयरिंग महत्वपूर्ण कलात्मक बिंदुओं में आवश्यक हैं जैसे:

धुरी बिंदु:लिंकेज आर्म्स, लीवर असेंबली।
हाइड्रोलिक/वायवीय सिलेंडर:रॉड आँखें और क्लीविस।
नियंत्रण प्रणाली:एक्ट्यूएटर्स, सटीक आंदोलन की आवश्यकता होती है।
निलंबन जोड़ों:वाहनों और उपकरणों में जोड़ों को व्यक्त किया।
कठोर वातावरण:धूल, गंदगी, नमी, उच्च/निम्न तापमान, और रसायनों या समुद्री जल (संक्षारण प्रतिरोधी वेरिएंट का उपयोग) के साथ वातावरण।

हमारे सटीक-इंजीनियर गोलाकार सादे बीयरिंग दुनिया की सबसे कठिन औद्योगिक चुनौतियों के लिए विश्वसनीय आर्टिक्यूलेशन समाधान प्रदान करते हैं।
