डबल पंक्ति कोणीय संपर्क बॉल असर -3312 ZZ

3312 ZZ

डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग एक विशेष प्रकार का रोलिंग असर है जो होने की विशेषता है स्टील की गेंदों की दो पंक्तियाँ रेसवे के साथ आंतरिक और बाहरी रिंग रेसवे के बीच व्यवस्थित एक दूसरे के सापेक्ष ऑफसेट असर अक्ष के साथ। यह डिज़ाइन गेंदों और रेसवे के बीच संपर्क लाइन का कारण बनता है कोण (संपर्क कोण) असर के रेडियल विमान के साथ। इस संपर्क कोण का अस्तित्व इन बीयरिंगों को सक्षम करने के लिए महत्वपूर्ण है इसके साथ ही रेडियल और अक्षीय भार का समर्थन करें। सिंगल रो एंगुलर कॉन्टैक्ट बॉल बेयरिंग की तुलना में, डबल रो डिज़ाइन काफी अधिक लोड-ले जाने की क्षमता (विशेष रूप से अक्षीय भार) और कठोरता प्रदान करता है।

अनुरोध सबमिट करें

डबल पंक्ति कोणीय संपर्क बॉल असर

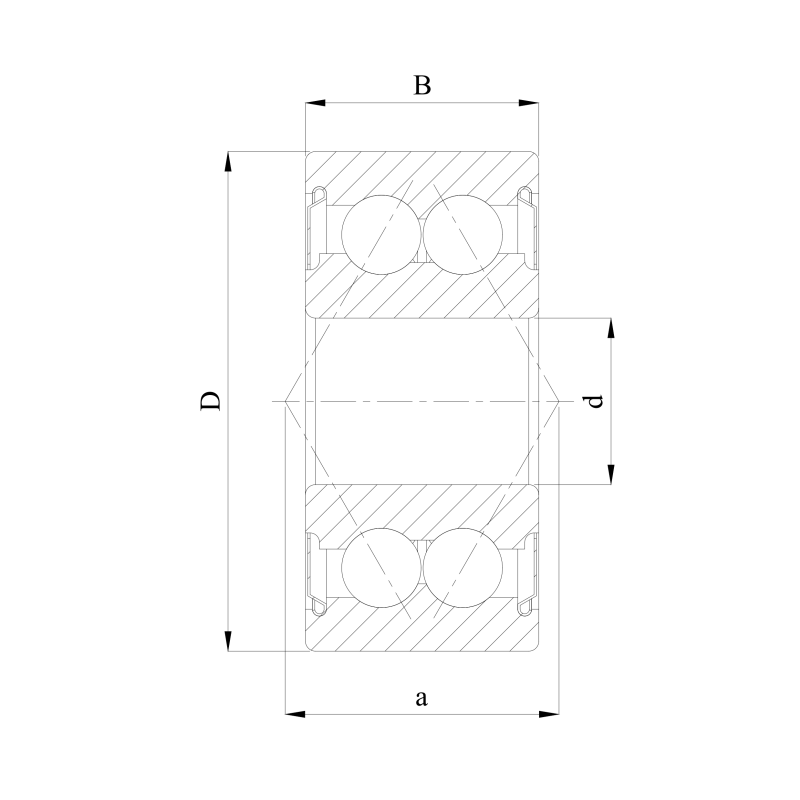

आईएसओ	3312 ZZ
गॉस्ट	3056312 ZZ
बोर व्यास	d	60 मिमी
घेरे के बाहर	D	130 मिमी
चौड़ाई	B	54 मिमी
मूल गतिशील भार रेटिंग	C	67.2 kN
मूल स्थैतिक भार रेटिंग	C0	76.2 kN
संदर्भ गति		2000 आर/मिनट
सीमित गति		2700 आर/मिनट
बड़े पैमाने पर असर	3.25 किलोग्राम

डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग के लक्षण

उच्च भार क्षमता:गेंदों की दो पंक्तियों में काफी हद तक रेडियल और अक्षीय (विशेष रूप से द्वि-दिशात्मक अक्षीय) दोनों असर की लोड क्षमता बढ़ जाती है।
उच्च कठोरता:डबल पंक्ति संरचना विरूपण के लिए अधिक प्रतिरोध की पेशकश करते हुए, क्षणों या संयुक्त भार के तहत बेहतर कठोरता और स्थिरता प्रदान करती है।
द्वि-दिशात्मक अक्षीय लोड समर्थन:यह डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग का सबसे प्रमुख लाभ है। एक एकल असर अक्षीय भार का समर्थन कर सकता है दोनों दिशाओं में (जैसे, बाएं और दाएं) उच्च सटीकता और कठोरता बनाए रखते हुए। द्वि-दिशात्मक समर्थन प्राप्त करने के लिए एकल पंक्ति बीयरिंगों को जोड़ने की कोई आवश्यकता नहीं है।
उच्च रनिंग सटीकता:उच्च सटीक मानकों के लिए निर्मित, चिकनी और सटीक घूर्णी प्रदर्शन सुनिश्चित करना।
कॉम्पैक्टनेस:गेंदों की दो पंक्तियों के होने के बावजूद, उनका डिज़ाइन आम तौर पर दो बैक-टू-बैक या आमने-से-चेहरे की युग्मित एकल पंक्ति बीयरिंगों के संयोजन की तुलना में अधिक कॉम्पैक्ट होता है, जो बढ़ते स्थान को बचाता है।
सरलीकृत स्थापना:एक अभिन्न इकाई के रूप में, स्थापना युग्मित एकल पंक्ति बीयरिंगों की तुलना में सरल है और एक पूर्व निर्धारित निकासी या प्रीलोड स्थिति सुनिश्चित करती है।
प्रीलोड समायोजन:कई मानक डबल पंक्ति कोणीय संपर्क बीयरिंग को कठोरता के सर्वोत्तम संतुलन, सटीकता और सेवा जीवन के सर्वोत्तम संतुलन के लिए एक अनुकूलित प्रीलोड (प्रकाश या मध्यम) के साथ आपूर्ति की जाती है।

डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग का वर्गीकरण

डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग मुख्य रूप से उनके संपर्क कोण और डिजाइन सुविधाओं के आधार पर वर्गीकृत किए जाते हैं:
- संपर्क कोण द्वारा:
  - 15 ° संपर्क कोण:उच्च गति क्षमता पर जोर; मध्यम अक्षीय भार के लिए उपयुक्त लेकिन उच्च गति की आवश्यकताओं।
  - 25 ° संपर्क कोण (सबसे आम):रेडियल/अक्षीय भार क्षमता, कठोरता और गति का एक संतुलित संयोजन प्रदान करता है; सबसे व्यापक रूप से इस्तेमाल किया जाने वाला प्रकार।
  - 30 °/40 ° संपर्क कोण:उच्च अक्षीय भार क्षमता और कठोरता पर ध्यान केंद्रित करता है; अपेक्षाकृत कम गति पर मुख्य रूप से अक्षीय भार के लिए उपयुक्त है।
- संरचनात्मक डिजाइन द्वारा:
  - मानक प्रकार:ठोस बाहरी अंगूठी और अलग -अलग आंतरिक अंगूठी (ओं) (अक्सर flanges या पसलियों के साथ)। सबसे आम डिजाइन (जैसे, 3300, 3200 श्रृंखला)।
  - सील/परिरक्षण प्रकार:धूल, नमी, या स्नेहक प्रतिधारण के खिलाफ सुरक्षा की आवश्यकता वाले वातावरण के लिए संपर्क रबर सील (rs/2rs) या गैर-संपर्क ढाल (ZZ/2Z) से लैस।
  - फली हुई बाहरी रिंग:आउटर रिंग में आसान अक्षीय स्थिति और सरलीकृत स्थापना के लिए एक निकला हुआ किनारा है।
  - पतला बोर:इनर रिंग में अक्षीय विस्थापन द्वारा निकासी/प्रीलोड समायोजन के लिए एक पतला बोर है।
  - उच्च भार/विशेष डिजाइन:जैसे कि डबल-स्प्लिट इनर या बाहरी रिंग (जैसे, कुछ 3200 श्रृंखला डिजाइन), अक्षीय भार क्षमता को और बढ़ाने के लिए संपर्क तनाव वितरण के लिए अनुकूलित।
- आकार श्रृंखला द्वारा:आईएसओ आयाम श्रृंखला मानकों (जैसे, 32, 33 श्रृंखला) के अनुसार वर्गीकृत किया गया, जो व्यास के अनुपात में अलग -अलग चौड़ाई का संकेत देता है।

डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग के अनुप्रयोग

उनकी उच्च कठोरता, सटीकता, और द्विदिश थ्रस्ट को संभालने की क्षमता का लाभ उठाते हुए, डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग का उपयोग बड़े पैमाने पर अनुप्रयोगों में किया जाता है, जो संयुक्त भार के लिए समर्थन की आवश्यकता होती है (विशेष रूप से द्विदिश अक्षीय बलों और पल -पलटने वाले क्षणों) और उच्च घूर्णी सटीकता की मांग करते हैं। उदाहरणों में शामिल हैं:

मशीन टूल स्पिंडल:लाठों, मिलिंग मशीनों, पीस मशीनों, आदि में स्पिंडल के लिए बीयरिंग, जहां वे सबसे प्रचलित अनुप्रयोगों में से एक हैं।
गियरबॉक्स:ग्रहों के गियर रिड्यूसर और औद्योगिक गियरबॉक्स में आउटपुट शाफ्ट के लिए समर्थन (अक्सर अक्षीय जोर और झुकाव क्षण समर्थन की आवश्यकता होती है)।
औद्योगिक पंप:सेंट्रीफ्यूगल पंप, स्क्रू पंप, आदि में शाफ्ट समर्थन, रेडियल और द्विदिश अक्षीय लोड को संभालना।
निर्माण/कृषि मशीनरी:ड्राइव शाफ्ट, स्लीव रिंग।
प्रिंटिंग मशीनरी:सिलेंडर बीयरिंग, उच्च परिशुद्धता और चिकनी संचालन की आवश्यकता होती है।
प्लास्टिक और रबर मशीनरी:एक्सट्रूडर में स्क्रू सपोर्ट, कैलेंडर/मिक्सर में रोल बीयरिंग।
प्रशंसक/ब्लोअर:उच्च गति वाले प्रशंसकों में रोटर समर्थन।
मोटर वाहन:सीमित उच्च-प्रदर्शन अनुप्रयोग (जैसे, उच्च-अंत क्लच रिलीज़ बीयरिंग), लेकिन अंतरिक्ष की कमी के कारण एकल-पंक्ति या चार-बिंदु-संपर्क बीयरिंगों की तुलना में कम आम है।
रोबोट जोड़ों।

टिप्पणी: हम डबल पंक्ति कोणीय संपर्क बॉल बेयरिंग की एक विस्तृत श्रृंखला प्रदान करते हैं। अपनी विशिष्ट अनुप्रयोग आवश्यकताओं (लोड परिमाण और दिशा, गति, सटीकता आवश्यकताओं, बढ़ते स्थान, पर्यावरणीय परिस्थितियों, आदि) के लिए इष्टतम असर का चयन करने के लिए कृपया हमसे संपर्क करें।
