वर्ग

1209 K

स्व-संरेखित करने वाली बॉल बेयरिंग स्वचालित रूप से क्षतिपूर्ति करने के लिए अपनी अनूठी क्षमता के लिए बाहर खड़े हैं कोणीय मिसलिग्न्मेंट शाफ्ट और आवास के बीच। यह मिसलिग्न्मेंट शाफ्ट विक्षेपण, बढ़ते त्रुटियों या नींव निपटान से उपजी हो सकता है। मानक बीयरिंगों के विपरीत, स्व-संरेखण प्रकार अधिक परिचालन लचीलापन प्रदान करते हैं, तनाव सांद्रता को कम करते हैं जो अनुप्रयोगों की मांग में समय से पहले विफलता का कारण बनते हैं।

अनुरोध सबमिट करें

स्व-संरेखण गेंद असर

आईएसओ	1209 K
गॉस्ट	111209
आस्तीन नहीं।	H209

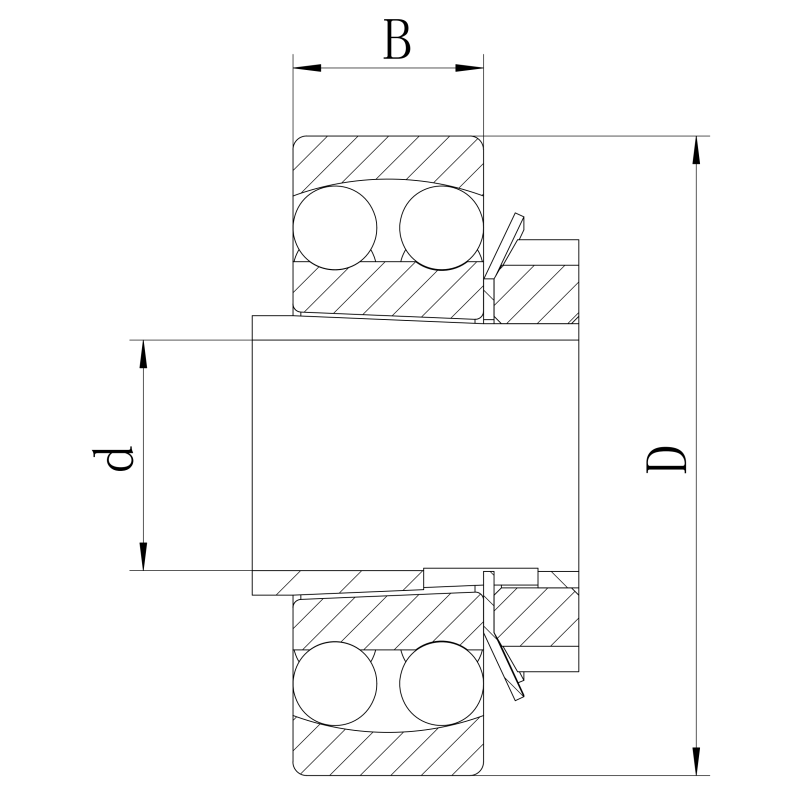

बोर व्यास	d	45 मिमी
घेरे के बाहर	D	85 मिमी
चौड़ाई	B	19 मिमी
मूल गतिशील भार रेटिंग	C	13.08 केएन
मूल स्थैतिक भार रेटिंग	C0	4.4 केएन
बड़े पैमाने पर असर	0.465 किलोग्राम

संरचना

इन बीयरिंगों में एक विशिष्ट दोहरी-पथ डिजाइन है:
- गेंदों की दो पंक्तियाँ:एक के भीतर निर्देशित गोलाकार रेसवे बाहरी अंगूठी में बदल गया। यह गोलाकार सतह स्व-संरेखण क्षमता की कुंजी है।
- आंतरिक अंगूठी:गेंदों को समायोजित करने के लिए दो गहरी नाली रेसवे शामिल हैं।
- पिंजरा:आमतौर पर दबाए गए स्टील या प्रबलित बहुलक से बना, यह प्रभावी रूप से अलग -अलग संरेखण स्थितियों के तहत चिकनी रोटेशन के लिए गेंदों को अलग करता है और रखता है। यह निर्माण आंतरिक अंगूठी, गेंदों और पिंजरे को गोलाकार बाहरी रिंग के सापेक्ष पिवट करने में सक्षम बनाता है, जो संरेखण सुधार को सक्षम करता है।

प्रमुख विशेषताएं और लाभ

स्वचालित स्व-संरेखण:कोणीय मिसलिग्न्मेंट को आम तौर पर सहन कर सकते हैं 5 से 3 डिग्री (आकार/डिजाइन के आधार पर), असर घटकों और आसन्न संरचनाओं पर तनाव को कम करना।
कम घर्षण और पहनने:मिसलिग्न्मेंट को कम करने के लिए क्षतिपूर्ति घर्षण और असमान लोड वितरण, कम परिचालन तापमान और लंबे समय तक सेवा जीवन के लिए अग्रणी।
उच्च गति प्रदर्शन:उनके गेंद असर डिजाइन और अनुकूलित आंतरिक ज्यामिति के कारण उच्च घूर्णी गति को संभालने में सक्षम।
मजबूती:मध्यम जैसी चुनौतीपूर्ण परिस्थितियों का सामना करने के लिए इंजीनियर कंपन और सदमे भार.
अंतर्विरोध:अक्सर मानक गहरे नाली बॉल बेयरिंग के साथ आयामी रूप से विनिमेय, अपग्रेड को सरल बनाना जहां मिसलिग्न्मेंट एक मुद्दा है।

विशिष्ट अनुप्रयोग: उद्योग और वातावरण

स्व-संरेखण बॉल बेयरिंग महत्वपूर्ण हैं जहां भी शाफ्ट विक्षेपण, बढ़ते अशुद्धि, या संरचनात्मक निपटान हो सकता है:

सामग्री हैंडलिंग:कन्वेयर सिस्टम, बकेट लिफ्ट, स्क्रू कन्वेयर (धूल, मलबे, अलग -अलग भार से निपटना)।
कृषि और कृषि मशीनरी:ट्रैक्टर, संयोजन, हार्वेस्टर (गंदगी, नमी, कंपन और सदमे के संपर्क में)।
वेंटिलेशन और एयर हैंडलिंग:प्रशंसक, ब्लोअर, एचवीएसी सिस्टम (मध्यम से उच्च गति से संचालन)।
औद्योगिक ड्राइवशाफ्ट्स:विशेष रूप से कई असर वाले सेटअप में मिसलिग्न्मेंट का समर्थन करता है।
ऑफ-हाईवे और निर्माण:असमान इलाके पर काम करने वाले मोबाइल उपकरण।
प्रक्रिया उद्योग:मिक्सर, आंदोलनकारी।
कपड़ा मशीनरी:शाफ्ट विक्षेपण के लिए सहिष्णुता की आवश्यकता वाले अनुभाग।

वे ऐसे वातावरण में उत्कृष्टता प्राप्त करते हैं जो मध्यम धूल, नमी, कंपन और अलग -अलग तापमान पेश करते हैं। उनकी क्षमता स्वचालित रूप से समायोजित करें जब सटीक शाफ्ट संरेखण की गारंटी नहीं दी जा सकती है या ऑपरेशन के दौरान शिफ्ट नहीं किया जा सकता है, तो उन्हें अपरिहार्य बनाता है। हमारे [yueheng असर] स्व-संरेखित बॉल बेयरिंग को सटीक मानकों के लिए निर्मित किया जाता है, सुनिश्चित करता है बेहतर प्रदर्शन, विस्तारित स्थायित्व, और कम रखरखाव डाउनटाइम आपकी महत्वपूर्ण मशीनरी के लिए।
