Categoría
3214 ZZ
Os rodamentos de bola de contacto angulares de dobre fila son un tipo especializado de rodamento de rodamentos caracterizados por ter Dúas filas de bolas de aceiro arranxado entre as carreiras de aneis interiores e exteriores, coas carreiras compensación relativa entre si ao longo do eixe do rodamento. Este deseño fai que a liña de contacto entre as bolas e as pistas para formar un ángulo (ángulo de contacto) co plano radial do rodamento. A existencia deste ángulo de contacto é clave para habilitar estes rodamentos soporta simultaneamente cargas radiais e axiais. En comparación cos rodamentos de bóla de contacto angular dunha soa fila, o deseño de dobre fila ofrece unha capacidade de carga de carga significativamente maior (especialmente cargas axiais) e rixidez.
Rodamento de bóla de contacto angular de dobre fila

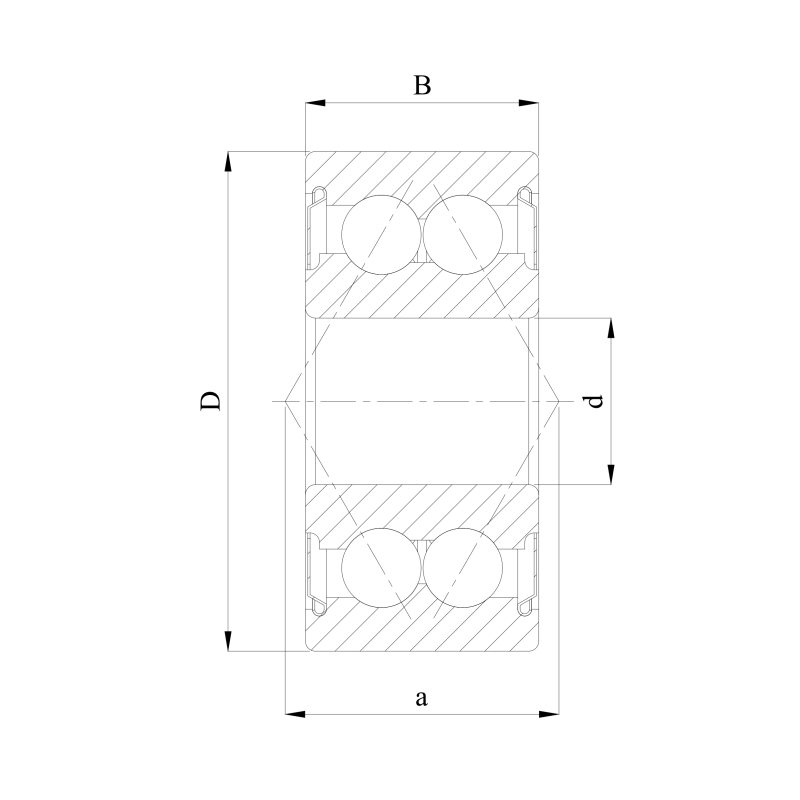

| ISO | 3214 ZZ | |
| Gost | 3056214 ZZ | |
| Diámetro de ánima | d | 70 mm |
| Diámetro exterior | D | 125 mm |
| Ancho | B | 39,7 mm |
| Clasificación básica de carga dinámica | C | 57 kn |
| Clasificación básica de carga estática | C0 | 49,8 kN |
| Velocidade de referencia | 1700 r/min | |
| Limitando a velocidade | 2200 r/min | |
| Loito de masa | 1,85 kg | |
Características dos rodamentos de bólas de contacto angular de dobre fila
- Capacidade de alta carga:As dúas filas de bolas aumentan substancialmente tanto a capacidade de carga radial como axial (particularmente bidireccional) do rodamento.
- Alta rixidez:A estrutura de dobre fila proporciona unha rixidez e estabilidade superiores en momentos de envorco ou cargas combinadas, ofrecendo unha maior resistencia á deformación.
- Soporte de carga axial bidireccional:Esta é a vantaxe máis destacada dos rodamentos de bólas de contacto angular de dobre fila. Un único rodamento pode soportar cargas axiais de ambas direccións (por exemplo, esquerda e dereita) mantendo unha alta precisión e rixidez. Non hai necesidade de emparellar rodamentos dunha soa fila para conseguir soporte bidireccional.
- Precisión de alta carreira:Fabricado a altos estándares de precisión, garantindo un rendemento rotativo suave e preciso.
- Compacto:A pesar de ter dúas filas de bólas, o seu deseño é xeralmente máis compacto que usar unha combinación de dous rodamentos de fila única ou de volta cara a cara, aforrando o espazo de montaxe.
- Instalación simplificada:Como unidade integral, a instalación é máis sinxela que os rodamentos de fila única emparellada e asegura unha depuración predeterminada ou unha condición de precarga.
- Axuste do precargo:Moitos rodamentos de contacto angular de dobre fila estándar fornécense cunha precarga optimizada (luz ou medio) para o mellor equilibrio de rixidez, precisión de funcionamento e vida útil.
Clasificación de rodamentos de bola de contacto angular de dobre fila
- Os rodamentos de balón de contacto angular de dobre fila clasifícanse principalmente en función do seu ángulo de contacto e das características de deseño:
- Por ángulo de contacto:
- Ángulo de contacto de 15 °:Énfase na capacidade de alta velocidade; Adecuado para cargas axiais moderadas pero requisitos de alta velocidade.
- Ángulo de contacto de 25 ° (máis común):Ofrece unha combinación equilibrada de capacidade de carga radial/axial, rixidez e velocidade; o tipo máis usado.
- Ángulo de contacto de 30 °/40 °:Céntrase na alta capacidade de carga axial e rixidez; Adecuado para cargas predominantemente axiais a velocidades relativamente máis baixas.
- Por deseño estrutural:
- Tipo estándar:Anel exterior sólido e anel interno separable (a miúdo con bridas ou costelas). Deseño máis común (por exemplo, 3300, serie 3200).
- Tipo selado/blindado:Equipado con selos de goma de contacto (RS/2Rs) ou escudos sen contacto (ZZ/2Z) para ambientes que requiren protección contra o po, a humidade ou a retención de lubricantes.
- Anel exterior de bridas:O anel exterior ten unha brida para un posicionamento axial fácil e unha instalación simplificada.
- Ánimo cónico:O anel interior ten un ánimo cónico para o axuste de depuración/precarga por desprazamento axial.
- Alta carga/deseños especiais:Como aneis interiores ou exteriores de dobre división (por exemplo, uns 3200 deseños da serie), optimizados para a distribución de tensión de contacto para mellorar aínda máis a capacidade de carga axial.
- Por serie de tamaño:Clasificado segundo os estándares da serie de dimensións ISO (por exemplo, 32, 33 series), indicando relacións de ancho e diámetro diferentes.
- Por ángulo de contacto:
Aplicacións de rodamentos de balón de contacto angular de dobre fila
Aproveitando a súa alta rixidez, precisión e capacidade de xestionar o empuxe bidireccional, os rodamentos de bola de contacto angular de dobre fila úsanse extensivamente en aplicacións que requiren soporte para cargas combinadas (especialmente forzas axiais bidireccionais e momentos de envorco) e esixindo unha alta precisión rotativa. Exemplos inclúen:
- Fusas de máquinas -ferramenta:Rodamentos para fusos en tornos, máquinas frescas, máquinas de moer, etc., onde son unha das aplicacións máis frecuentes.
- Caixas de cambios:Soporte para os eixes de saída nos redutores de engrenaxes planetarios e caixas de cambios industriais (a miúdo requiren o soporte de empuxe axial e o soporte de momento).
- Bombas industriais:Soporte do eixe en bombas centrífugas, bombas de parafuso, etc., manexando cargas axiais radiais e bidireccionais.
- Construción/maquinaria agrícola:Conducir eixes, aneis.
- Maquinaria de impresión:Rodamentos do cilindro, requirindo alta precisión e funcionamento suave.
- Maquinaria de plástico e goma:Soporte para parafuso en extrusoras, rodamentos de rolos en calendarios/mesturadores.
- Fans/sopladores:Soporte do rotor en ventiladores de alta velocidade.
- Automoción:Aplicacións limitadas de alto rendemento (por exemplo, rodamentos de liberación de embrague de alta gama), pero menos comúns que os rodamentos dunha fila única ou de catro puntos debido ás restricións de espazo.
- Articulacións robot.
Nota: Ofrecemos unha ampla gama de rodamentos de bola de contacto angular de dobre fila. Póñase en contacto connosco para seleccionar o rodamento óptimo para os seus requisitos específicos de aplicación (magnitude e dirección de carga, velocidade, requisitos de precisión, espazo de montaxe, condicións ambientais, etc.).
