Kategory
22209 kcw33
In sferyske roller-drager is in heul yngenieur dy't rôljend-elemint dat te ûntworpen is ûntworpen ta excel yn easken fan wurknimmers. Syn definieare funksje is it Sels ôfstimende kapasiteit. It kompenseart automatysk foar mislediging tusken de skuorren, feroarsake troch montage-flaters, skaft defleksje, as stichting regelje (typysk oant 1,5 ° - 3 °). Dit unike fermogen makket har de ideale oplossing foar applikaasjes wêrby't swiere loads, skokbelesting, en situaasjes binne wêr't guon fleksibiliteit net is.

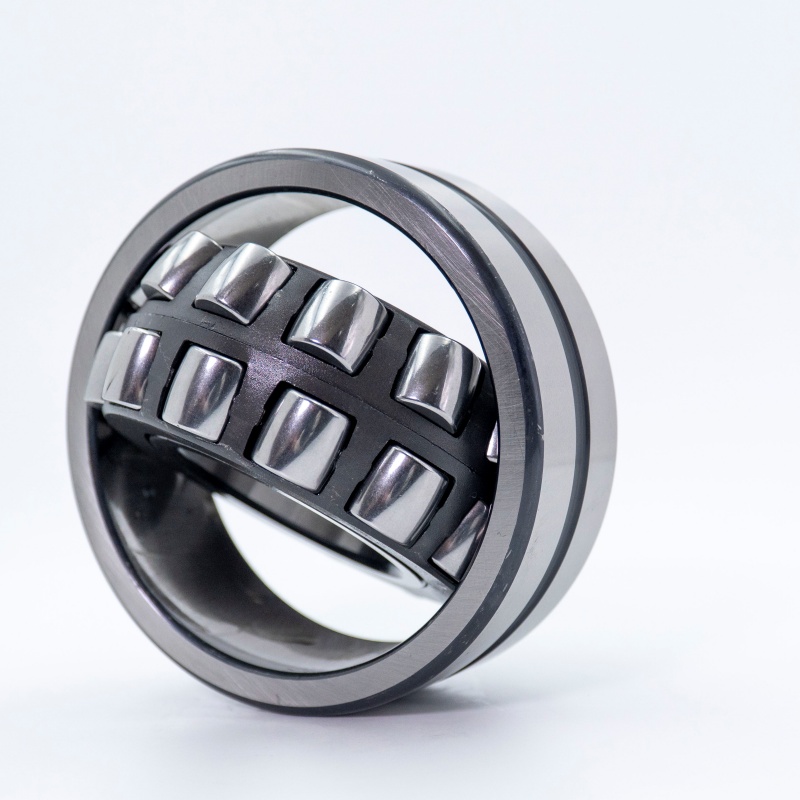

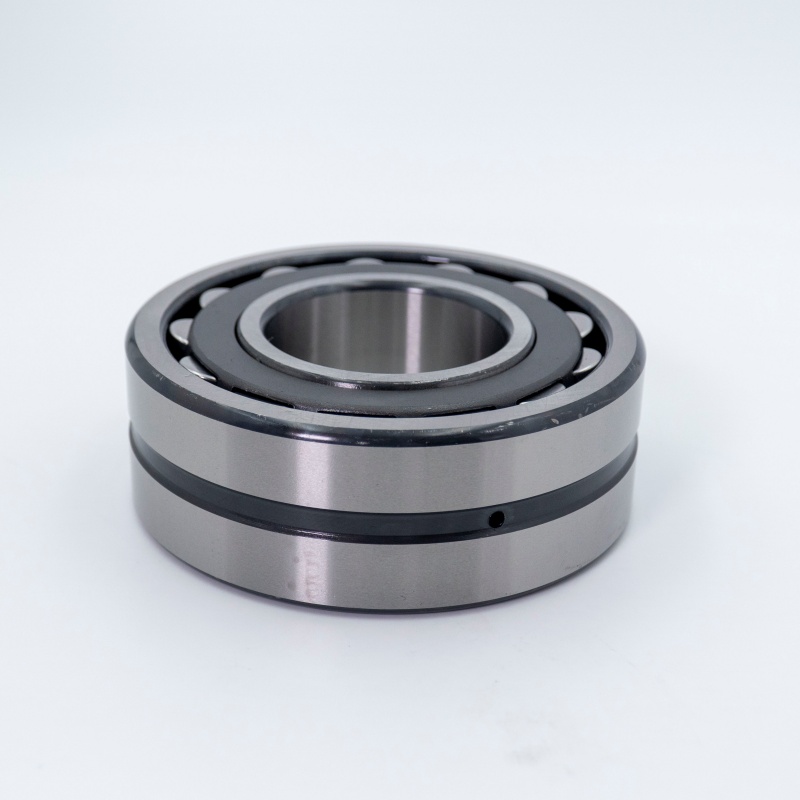

Sferyske roller-lager
| ISO | 22209 kcw33 | |
| Gost | 153509 oere | |
| Mouwe nee. | H309 | |
| Bore diameter | d | 45 mm |
| Bûten diameter | D | 85 mm |
| Wiidte | B | 23 mm |
| Basis Dynamyske ladenwurdearring | C | 49.2 kn |
| Basis Statyske ladenwurdearring | C0 | 58,5 kn |
| Referinsje snelheid | 3400 R / MIN | |
| Beheine snelheid | 2700 r / min | |
| Massaazje | 0.551 kg | |
Struktuerûntwerp
It dragen bestiet út fjouwer-toetsoanklimmers:
- Binnen Rûlje:Befettet twa raceways mei ribben foar roller-begelieding.
- Outer Ring:Hat in konkav spheryske raceway grûn yn syn boarne. It sintrum fan kromming fan dizze raceway-gearkomst mei it dragersintrum, ynskeakelje de selsstiging.
- Rollers:Barrel-foarmige (sferyske) rollen, sels symmetrysk as asymmetrysk, rôlje frij yn 'e efterfytspaad, tastean tilt en rotaasje.
- Cage:Posysjes en skiedt de rollen, minimalisearje friksje en liedende rotaasje. Kaaien wurde typysk makke fan yndrukken stiel as machineare messing. It dragende huzen twa rigen rollen foar hege lading kapasiteit.
Kaai skaaimerken
- Superieure sels-ôfstimming:Tololate wichtige skaft ferkeard oanpassing, it beskermjen fan it dragen fan râne stress en te betiid mislearjen, útwreiding fan tsjinstferliening.
- Sûnderstallige load kapasiteit:De Barrel-rollen ûnderhâlde in grut kontaktgebiet mei de sferyske bûtenkant, ynskeakelje heul radiale lading-kapasiteit en matige bidirectionlike axiale lading.
- ROBUSTNESS- en skok ferset:Steblike konstruksje behannelet swiere loads, ynfloed fan beynfloedljocht, en vibraasjes effektyf.
- Optimalisearre ynterne geometry:Soarget derfoar effisjintrollen begelieding, sels stressferdieling, lege friksje, en koeler rinnende temperatueren.
- Maklik ûnderhâld (tapse boreûntwerp):Ferzjes mei in tapse berne en adapter mouwen fasilitearje maklike montearjen en ôfbrekke op silindryske skachten sûnder skouters.
Typyske applikaasjes
Sferyske roller-lagers binne de wurkhynders yn in protte swiere yndustry en easken omjouwings, ynklusyf:
- Swier masines: MINING-apparatuer (Crushers, Mills), Metallurgyske planten (rôljende mûne), cementproduksje (rau mills, oilns).
- Materiaal ôfhanneling: Vibrearjen skermen, grutte ferfierders, emmerblifters.
- Power-generaasje: Wind Turbine GEARBOXES, HYDROELECTRICE planten, gearferlassers.
- Oare sektoaren: Papier masines, Marine Propulsion Systems, spoar asbochten (bepaalde ûntwerpen), stipe rollen, en algemiene yndustriële driveshaft-stipe.
