Catégorie
GEG90ES
Les roulements sphériques, également appelés roulements articulaires, sont des composants mécaniques conçus de manière unique pour accueillir un désalignement angulaire et des mouvements oscillants ou rotatifs entre les pièces connectées. Contrairement aux roulements à billes ou à rouleaux standard, ils présentent une surface de contact coulissante de forme sphérique (anneau intérieur) articulant dans un anneau extérieur sphérique assorti. Cette conception permet un mouvement dans plusieurs directions simultanément.
Roueur sphérique

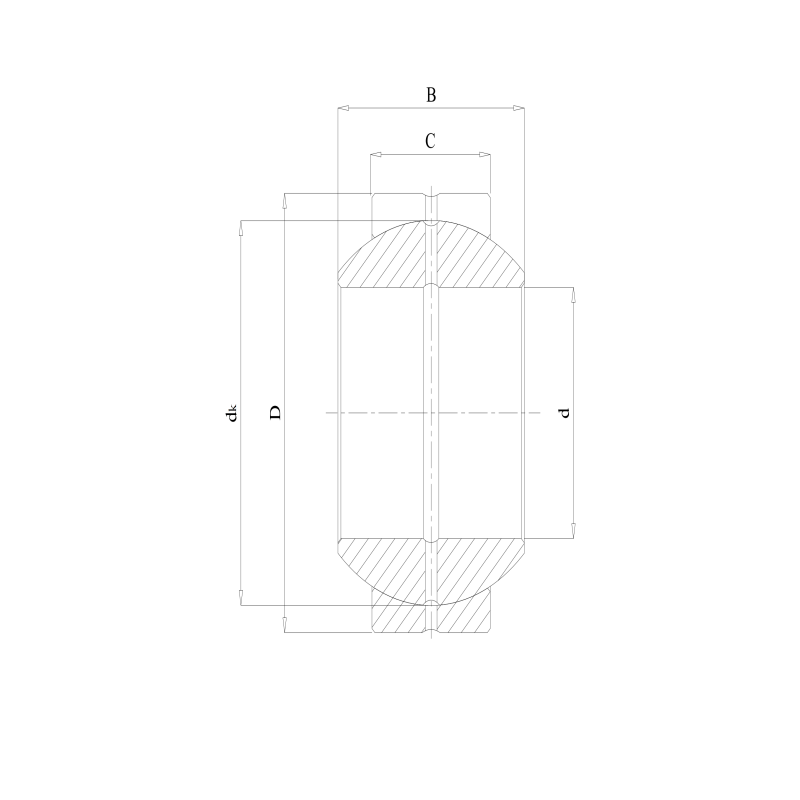

| ISO | GEG90ES | |
| Diamètre de l'alésage | d | 90 mm |
| Diamètre extérieur | D | 150 mm |
| Largeur | B | 85 mm |
| Anneau extérieur de largeur | C | 55 mm |
| Note de charge dynamique de base | Dynonge | 364,2 kN |
| Note de charge statique de base | Stat.co | 1818 kN |
| Anneau intérieur du diamètre de la voie de course | dk | 130 mm |
| Masse | 5,22 kg | |
Structure
Nos roulements sphériques se composent de deux composants principaux:
- Anneau intérieur:L'anneau intérieur présente un diamètre extérieur sphérique convexe agissant comme surface coulissante.
- Anneau extérieur:L'anneau extérieur a un alésage sphérique concave assorti. Selon le type, l'anneau extérieur peut être simple (pour appuyer dans les boîtiers), comporter une bride (pour l'emplacement radial) ou inclure une tige intégrale (type d'extrémité de tige). Les surfaces de contact coulissantes sont généralement conçues avec des revêtements spéciaux à basse fonction ou des traitements de surface pour minimiser l'usure et améliorer les performances.
Caractéristiques clés
- Auto-alignement:Perche à un désalignement statique et dynamique significatif (déviation de l'arbre, erreurs de montage).
- Capacité de charge élevée:Conçu pour résister à des charges radiales élevées, des charges axiales ou des charges combinées dans diverses directions.
- Absorption des chocs:Capable d'amortir les charges d'impact et les vibrations.
- Options de maintenance faibles:De nombreux types présentent des conceptions robustes et sans motif ou des matériaux résistants à la corrosion pour un fonctionnement sans entretien ou des intervalles de service prolongés dans des conditions difficiles.
- Mouvement lisse:Les surfaces coulissantes à faible friction garantissent une articulation précise.
- Conception compacte:Économie d'espace par rapport à plusieurs roulements réalisant une articulation similaire.
Industries d'application primaire
Les roulements en plaine sphériques sont indispensables dans les environnements d'ingénierie exigeants, en particulier dans:
- Automobile et transport:Systèmes de suspension, liens de direction, transmissions.
- Machines industrielles:Cylindres hydrauliques, équipement de manutention, machines d'emballage, machines agricoles.
- Équipement de construction et d'ingénierie:Joints de flèche d'excavatrice, liens de grue, chargeurs.
- Agriculture:Tracteurs, récolteurs, charrues.
- Exploitation minière:Roulements robustes pour les exercices, les convoyeurs, les concasseurs sous des charges extrêmes et une contamination.
- Énergie éolienne:Les systèmes de tangage et de lacet nécessitant une fiabilité dans des charges et des conditions météorologiques variables.
Applications typiques dans les machines et environnements
Ces roulements sont essentiels dans les points d'articulation critiques tels que:
- Points de pivot:Armes de liaison, assemblages de levier.
- Cylindre hydraulique / pneumatique:Yeux de tige et clevises.
- Systèmes de contrôle:Actionneurs, liens nécessitant un mouvement précis.
- Joints de suspension:Joints articulés dans les véhicules et l'équipement.
- Environnements durs:Environnements avec poussière, saleté, humidité, températures élevées / basses et exposition aux produits chimiques ou à l'eau de mer (en utilisant des variantes résistantes à la corrosion).
Nos roulements sphériques sphériques conçus par précision offrent des solutions d'articulation fiables pour les défis industriels les plus difficiles du monde.
