Catégorie
23040 CAW33
Un roulement à rouleaux sphériques est un roulement d'éléments roulant hautement conçu conçu pour exceller dans les conditions de fonctionnement exigeantes. Sa fonction déterminante est son capacité d'auto-alignement. Il compense automatiquement le désalignement entre l'arbre et le logement, causé par des erreurs de montage, une déviation de l'arbre ou le décantation des fondations (généralement jusqu'à 1,5 ° - 3 °). Cette capacité unique en fait la solution idéale pour les applications impliquant des charges lourdes, des charges de choc et des situations où une certaine flexibilité est inévitable.
Roulement à rouleaux sphériques
| ISO | 23040 CAW33 | |
| Gost | 3003140 H | |
| Diamètre de l'alésage | d | 200 mm |
| Diamètre extérieur | D | 310 mm |
| Largeur | B | 82 mm |
| Note de charge dynamique de base | C | 580 kN |
| Note de charge statique de base | C0 | 1310 kN |
| Vitesse de référence | 670 r / min | |
| Vitesse limitative | 850 r / min | |
| Masse | 23,59 kg | |
Conception structurelle
Le roulement se compose de quatre composants clés:
- Anneau intérieur:Comprend deux chemins de course avec des côtes pour les conseils sur les rouleaux.
- Anneau extérieur:A un chemin de course sphérique concave dans son alésage. Le centre de courbure de ce chemin de course coïncide avec le centre de roulement, permettant l'auto-alignement.
- Rouleaux:Des rouleaux en forme de canon (sphériques), symétriques ou asymétriques, roulent librement dans le chemin sphérique de l'anneau extérieur, permettant l'inclinaison et la rotation.
- Cage:Positionne et sépare les rouleaux, minimisant la frottement et guidant la rotation. Les cages sont généralement en acier pressé ou en laiton usiné. Le roulement abrite deux rangées de rouleaux pour une capacité de charge élevée.
Caractéristiques clés
- Auto-alignement supérieur:Tolère un désalignement important de l'arbre, protégeant le roulement contre le stress des bords et la défaillance prématurée, prolongeant la durée de vie.
- Capacité de charge exceptionnelle:Les rouleaux de baril maintiennent une grande zone de contact avec le chemin de course extérieur sphérique, permettant une capacité de charge radiale très élevée et une manipulation axiale bidirectionnelle modérée.
- Robustesse et résistance aux chocs:La construction robuste gère efficacement les charges lourdes, les charges d'impact et les vibrations.
- Géométrie interne optimisée:Assure un guidage de rouleaux efficace, même une distribution de contraintes, une faible frottement et des températures de course plus fraîches.
- Facilité d'entretien (conception d'alésage effilée):Les versions avec un alésage effilé et des manchons d'adaptateur facilitent le montage facile et le dissualon sur les arbres cylindriques sans épaules.
Applications typiques
Les roulements à rouleaux sphériques sont les chevaux de trait dans de nombreuses industries lourdes et les environnements exigeants, notamment:
- Machines lourdes: Équipement d'exploitation (broyeurs, moulins), usines métallurgiques (rouleaux), production de ciment (moulins bruts, fours).
- Manipulation des matériaux: Écrans vibrants, grands convoyeurs, ascenseurs de seau.
- Génération d'électricité: Boîtes de vitesses d'éoliennes, plantes hydroélectriques, réducteurs d'engrenages.
- Autres secteurs: Les machines en papier, les systèmes de propulsion marine, les boîtes d'essieu ferroviaires (certaines conceptions), les rouleaux de support et le support général de l'arbre de transmission industriel.
Contactez-nous
Produits connexes
UCPH212-39
Les roulements de la série UC se réfèrent à des unités de roulement à billes de bloc d'oreiller standardisées et largement utilisées avec des manchons d'adaptateur. À la base, un roulement à billes de rainure profonde avec un diamètre extérieur sphérique (SPB) conçu pour s'intégrer dans l'alésage sphérique assorti d'un boîtier en fonte. Adhérant aux dimensions métriques, cette série est…
NUP319
Les roulements à rouleaux cylindriques sont spécialement conçus pour accueillir des charges radiales élevées. Leurs éléments roulants clés sont des rouleaux cylindriques qui établissent un contact linéaire avec les voies de course. Cette conception les rend exceptionnellement efficaces pour gérer les forces radiales pures, servant de composants critiques dans une vaste gamme d'applications industrielles. Comparé…
UCFA211-33
Les roulements de la série UC se réfèrent à des unités de roulement à billes de bloc d'oreiller standardisées et largement utilisées avec des manchons d'adaptateur. À la base, un roulement à billes de rainure profonde avec un diamètre extérieur sphérique (SPB) conçu pour s'intégrer dans l'alésage sphérique assorti d'un boîtier en fonte. Adhérant aux dimensions métriques, cette série est…

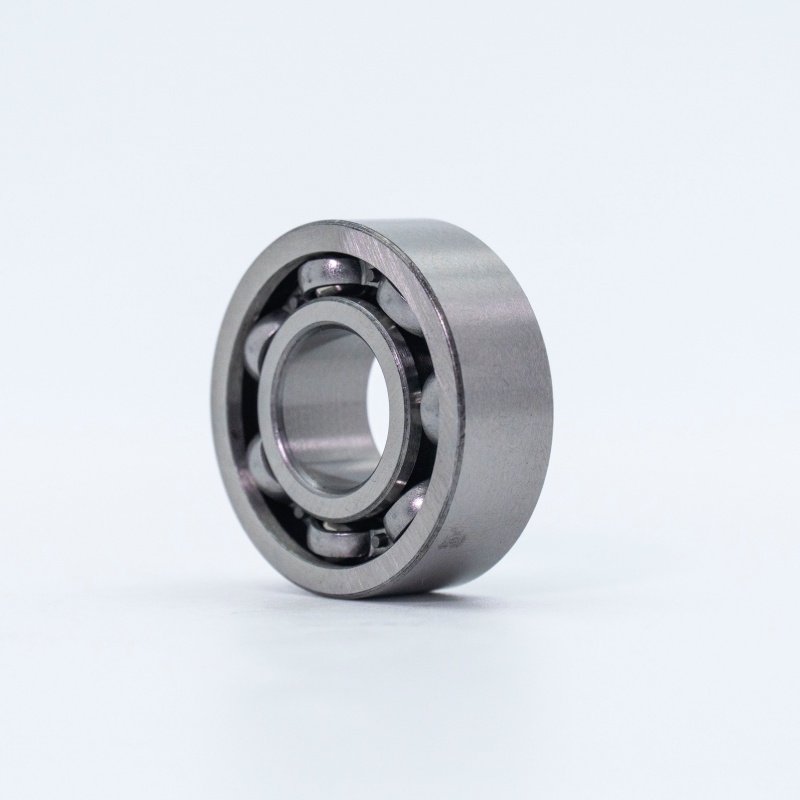

62310 2rs
