Luokka
3203 ZZ
Kaksirivinen kulma kosketuskuulalaakerit ovat erikoistunut liikkuvaaa laakeri, jolle on ominaista Kaksi riviä teräspalloja järjestetty sisä- ja ulkorenkaan kilpailujen väliin, kilpailuilla suhteessa toisiinsa laakeriakselia pitkin. Tämä malli aiheuttaa kontaktiviivan pallojen ja kilpailujen välillä muodostamaan kulma (kosketuskulma) laakerin säteittäisellä tasolla. Tämän kosketuskulman olemassaolo on avain näiden laakerien mahdollistamiseen Tukea samanaikaisesti säteittäisiä ja aksiaalikuormia. Verrattuna yhden rivin kulmakosketuskuulalaakereihin, kaksirivinen muotoilu tarjoaa huomattavasti suuremman kuorman kantokapasiteetin (erityisesti aksiaalikuormitukset) ja jäykkyyden.
Kaksois rivi kulma kosketuskuulalaakeri
| ISO | 3203 ZZ | |
| Apu | 3056203 ZZ | |
| Poraushalkaisija | d | 17 mm |
| Ulkomaanhalkaisija | D | 40 mm |
| Leveys | B | 17,5 mm |
| Perusdynaaminen kuormitusluokitus | C | 8.4 kN |
| Staattinen perusluokitus | C0 | 5.19 kN |
| Referenssi | 6000 r/min | |
| Rajoitusnopeus | 9000 r/min | |
| Joukkovälitys | 0,096 kg | |
Kaksirivikulmaisen kontaktilaakereiden ominaisuudet
- Korkea kuormituskyky:Kaksi pallariviä lisäävät huomattavasti laakerin säteittäistä että aksiaalista (erityisesti kaksisuuntaista aksiaalista) kuormitusta.
- Korkea jäykkyys:Kaksirivirakenne tarjoaa erinomaisen jäykkyyden ja vakauden kaatumismomenttien tai yhdistettyjen kuormien mukaisesti, mikä tarjoaa paremman muodonmuutoksenkestävyyden.
- Kaksisuuntainen aksiaalikuormitustuki:Tämä on kaksinkertaisen rivin kulma kosketus kuulalaakereiden näkyvin etu. Yksi laakeri voi tukea aksiaalikuormia Molemmat ohjeet (esim. Vasen ja oikea) säilyttäen samalla korkean tarkkuuden ja jäykkyyden. Yhden rivin laakereita ei tarvitse pariutua kaksisuuntaisen tuen saavuttamiseksi.
- Korkea juoksutarkkuus:Valmistettu korkeiden tarkkuusstandardien mukaisesti, varmistaen sileän ja tarkan pyörimis suorituskyvyn.
- Kompaktisuus:Huolimatta siitä, että siinä on kaksi palloriviä, niiden suunnittelu on yleensä kompakti kuin kahden selkänojan tai kasvokkain parin yhden rivin laakereiden yhdistelmän käyttäminen, säästämällä kiinnitystilaa.
- Yksinkertaistettu asennus:Integroituna yksikkönä asennus on yksinkertaisempaa kuin parilliset yhden rivin laakerit ja varmistaa ennalta määritellyn puhdistuman tai esikuormituksen olosuhteet.
- Esikuormituksen säätö:Monet tavanomaiset kaksiriviset kulmakosketuslaakerit toimitetaan optimoidulla esikuorella (kevyt tai keskisuuri) parhaan jäykkyyden, juoksun tarkkuuden ja käyttöikäisyyden saavuttamiseksi.
Kaksirivikulmaisen kontaktilaakereiden luokittelu
- Kaksirivinen kulma kosketus kuulalaakerit luokitellaan ensisijaisesti niiden kosketuskulmien ja suunnitteluominaisuuksien perusteella:
- Kosketuskulmalla:
- 15 ° kosketuskulma:Painotus nopeaan kykyyn; Sopii kohtalaiseen aksiaalikuormaan, mutta nopeat vaatimukset.
- 25 ° kosketuskulma (yleisimpi):Tarjoaa tasapainoisen yhdistelmän säteittäistä/aksiaalikuormitusta, jäykkyyttä ja nopeutta; yleisimmin käytetty tyyppi.
- 30 °/40 ° Kosketuskulma:Keskittyy korkeaan aksiaalikuormitukseen ja jäykkyyteen; Sopii pääasiassa aksiaalikuormitukseen suhteellisen pienemmillä nopeuksilla.
- Rakennesuunnittelun mukaan:
- Vakiotyyppi:Kiinteä ulkorengas ja erotettavissa oleva sisärengas (t) (usein laipalla tai kylkiluilla). Yleisin suunnittelu (esim. 3300, 3200 sarja).
- Sinetöity/suojattu tyyppi:Varustettu kosketuskumitiivisteillä (RS/2RS) tai kosketuksella olevilla suojailla (ZZ/2Z) ympäristöissä, jotka vaativat suojaa pölyltä, kosteuteen tai voiteluaineiden pidättämiseltä.
- Laipallinen ulkorengas:Ulommassa renkaassa on laippa helpon aksiaalisen sijoittamisen ja yksinkertaistetun asennuksen saavuttamiseksi.
- Kapeneva pora:Sisärenkaassa on kapeneva reikä puhdistusta/esikuormitusta varten aksiaalisen siirtymän avulla.
- Korkea kuormitus/erikoismallit:Kuten kaksoisjakoinen sisä- tai ulkorenkaat (esim. Noin 3200 sarjan mallia), optimoitu kosketusjännityksen jakautumiseen aksiaalikuormituskapasiteetin parantamiseksi edelleen.
- Koko -sarja:Luokitellaan ISO Dimension -sarjan standardien (esim. 32, 33 -sarjan) mukaan, mikä osoittaa erilaisen leveyden ja halkaisijan suhteet.
- Kosketuskulmalla:
Kaksois rivin kulmakosketuskuulalaakereiden sovellukset
Hyödyntämällä niiden suurta jäykkyyttä, tarkkuutta ja kykyä käsitellä kaksisuuntaista työntövoimaa, kaksoisrivin kulma kosketuskuulalaakereita käytetään laajasti sovelluksissa, jotka vaativat yhdistettyjen kuormitusten (erityisesti kaksisuuntaisen aksiaalivoiman ja kaatumishetkien tukemista) ja vaativat suurta kiertotarkkuutta. Esimerkkejä ovat:
- Työstötyökalukarat:Karan laakerit sorvissa, jauhamiskoneissa, hiomakoneissa jne., Joissa ne ovat yksi yleisimmistä sovelluksista.
- Vaihteistot:Tuki lähtöakseleille planeettavaihteiden vähentämisissä ja teollisuusvaihteistoissa (vaatii usein aksiaalista työntövoimaa ja kallistusmomentin tukea).
- Teollisuuspumput:Akselin tuki keskipakopumppuissa, ruuvipumppuissa jne., Käsittelee säteittäisiä ja kaksisuuntaisia aksiaalikuormia.
- Rakennus-/maatalouskoneet:Aja -akselit, surma renkaat.
- Tulostuskoneet:Sylinterilaakerit, jotka vaativat suurta tarkkuutta ja sujuvaa käyttöä.
- Muovi- ja kumikoneet:Ruuvituki suulakepuristimissa, rullaa laakerit kalentereissa/sekoittimissa.
- Fanit/puhaltimet:Roottorin tuki nopealla tuulettimella.
- Automotive:Rajoitetut korkean suorituskyvyn sovellukset (esim. Huippuluokan kytkimen vapautumislaakerit), mutta vähemmän yleisiä kuin yhden rivin tai neljän pisteen kosketuslaakerit avaruusrajoitteiden vuoksi.
- Robotin nivelet.
Huomaa: Tarjoamme laajan valikoiman kaksirivisiä kulmakontaktilaakereita. Ota yhteyttä valitaksesi optimaalinen laakeri erityisiin sovellusvaatimuksiin (kuorman suuruus ja suunta, nopeus, tarkkuusvaatimukset, asennustila, ympäristöolosuhteet jne.).
Ota yhteyttä
Aiheeseen liittyvät tuotteet
K25x32x16
Neularullalaakerit käyttävät lieriömäisiä rullaa, jonka pituus-halkaisija-suhde on yli 4: 1. Tämä "neulamainen" geometria mahdollistaa poikkeuksellisen radiaalikuormituksen erittäin kompaktissa poikkileikkauksissa, mikä tarjoaa erinomaisen avaruustehokkuuden verrattuna vastaavien mittojen kuulalaakereihin.

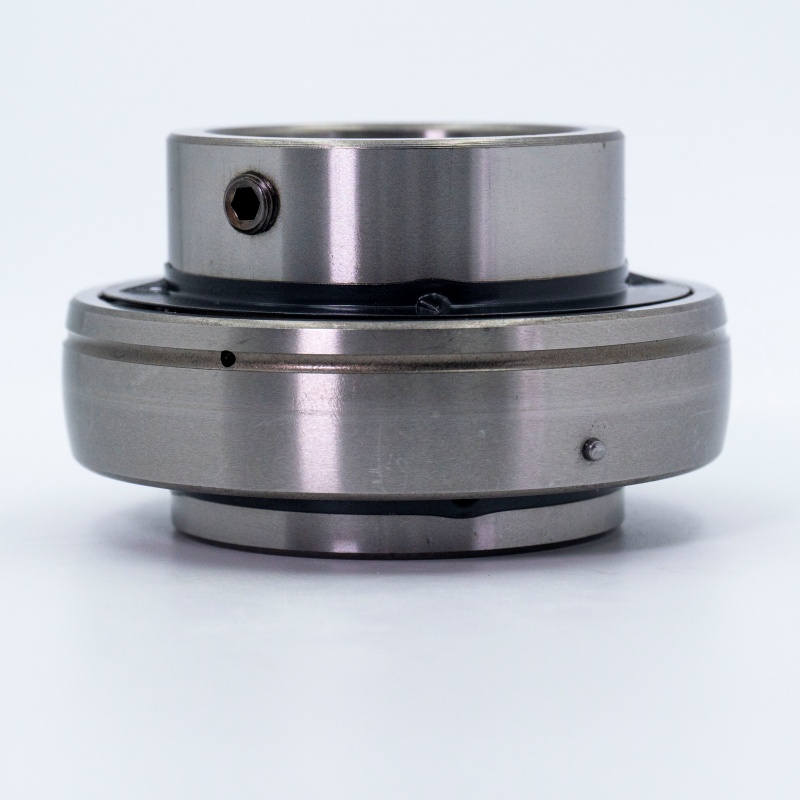

UCF307-22
