Luokka
23032 CAW33
Pallomainen rullalaakeri on erittäin suunnitellulle liikkuvuuselementtilaakerille, joka on suunniteltu menestymään vaativiin käyttöolosuhteisiin. Sen määrittelevä ominaisuus on sen itsenäinen kyky. Se kompensoi automaattisesti akselin ja kotelon välisen väärinkäytön, joka johtuu asennusvirheistä, akselin taipumisesta tai säätiön laskeutumisesta (tyypillisesti jopa 1,5 ° - 3 °). Tämä ainutlaatuinen kyky tekee niistä ihanteellisen ratkaisun sovelluksiin, joihin sisältyy raskaita kuormia, iskukuormia ja tilanteita, joissa joustavuus on väistämätöntä.
Pallomerkki
| ISO | 23032 CAW33 | |
| Apu | 3003132 H | |
| Poraushalkaisija | d | 160 mm |
| Ulkomaanhalkaisija | D | 240 mm |
| Leveys | B | 60 mm |
| Perusdynaaminen kuormitusluokitus | C | 500 kN |
| Staattinen perusluokitus | C0 | 875 kN |
| Referenssi | 1000 r/min | |
| Rajoitusnopeus | 1300 r/min | |
| Joukkovälitys | 9,52 kg | |
Rakennesuunnittelu
Laakeri koostuu neljästä avainkomponentista:
- Sisäinen rengas:Sisältää kaksi kilparataa, jossa kylkiluut rullasuojaan.
- Ulkorengas:Sillä on kovera pallomainen kilparadan maa. Tämän kilparadan kaarevuuskeskus osuu samaan aikaan laakerikeskuksen kanssa, mikä mahdollistaa itsehallinnon.
- Rullat:Tynnyrinmuotoiset (pallomaiset) rullat, joko symmetriset tai epäsymmetriset, rullaa vapaasti ulkorenkaan pallomaisen polun sisällä, kallistuen ja kierto.
- Häkki:Sijainnit ja erottaa rullat minimoimalla kitkan ja ohjauskierron. Häkit on tyypillisesti valmistettu puristetusta teräksestä tai koneistetusta messingistä. Laakerissa on kaksi riviä rullia korkean kuormituskapasiteetin saavuttamiseksi.
Keskeiset ominaisuudet
- Ylivoimainen itsensä kohdistaminen:Sietää merkittävää akselin väärinkäyttöä, suojaamalla laakeria reunastressiltä ja ennenaikaiselta epäonnistumiselta, pidentäen käyttöiän käyttöä.
- Poikkeuksellinen kuormituskapasiteetti:Tynnyritelat ylläpitävät suurta kosketusaluetta pallomaisen ulkoreunan kanssa, mikä mahdollistaa erittäin korkean säteittäisen kuormituksen ja kohtalaisen kaksisuuntaisen aksiaalikuorman käsittelyn.
- Vahvuuden ja iskunkestävyys:Tukeva rakenne käsittelee raskaita kuormia, iskukuormia ja värähtelyjä tehokkaasti.
- Optimoitu sisäinen geometria:Varmistaa tehokkaan rullioohjan, jopa stressin jakautumisen, alhaisen kitkan ja viileämmän juoksukämpötilan.
- Helppo huolto (kapeneva poraussuunnittelu):Versiot, joissa on kapeneva reikä ja sovittimen hihat, helpottavat helppoa kiinnittämistä ja purkamista lieriömäisiin akseleihin ilman hartioita.
Tyypilliset sovellukset
Pallomaiset rullalaakerit ovat työhevoset monilla raskaissa teollisuudenaloissa ja vaativissa ympäristöissä, mukaan lukien:
- Raskaat koneet: Kaivoslaitteet (murskaimet, myllyt), metallurgiset kasvit (valssaamot), sementtituotanto (RAW Mills, Kilns).
- Materiaalin käsittely: Värähtelevät näytöt, suuret kuljettimet, kauhan hissit.
- Sähköinen tuotanto: Tuuliturbiinin vaihdelaatikkoja, vesivoimalaitoksia, vaihdelaitteita.
- Muut sektorit: Paper koneet, merenkäyttöjärjestelmät, rautatieakselin laatikot (tietyt mallit), tukirullat ja yleiset teollisuusveto -akselin tuki.
Ota yhteyttä
Aiheeseen liittyvät tuotteet

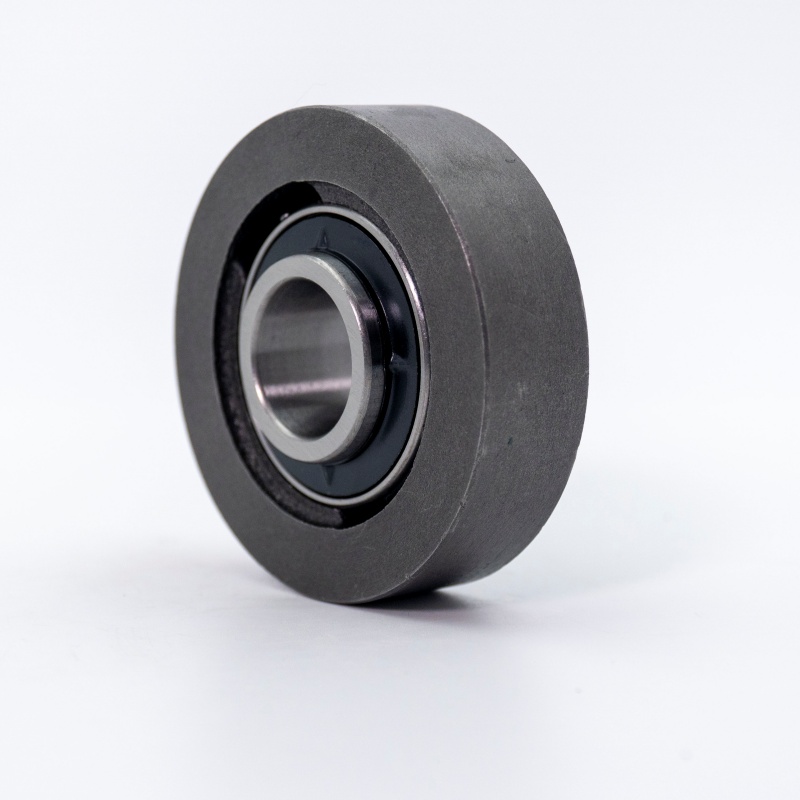

UCC210-31
