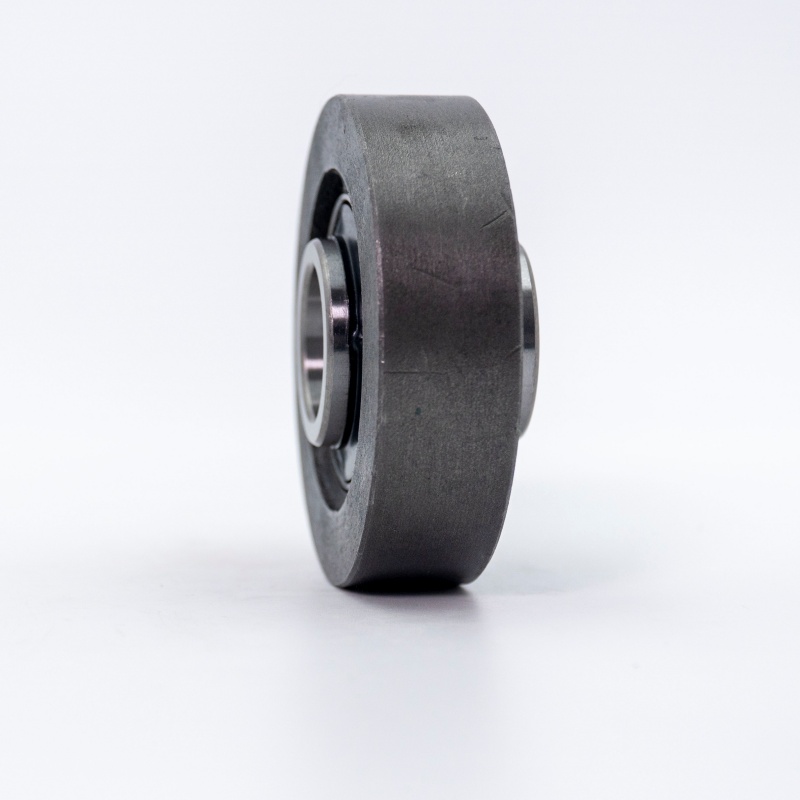

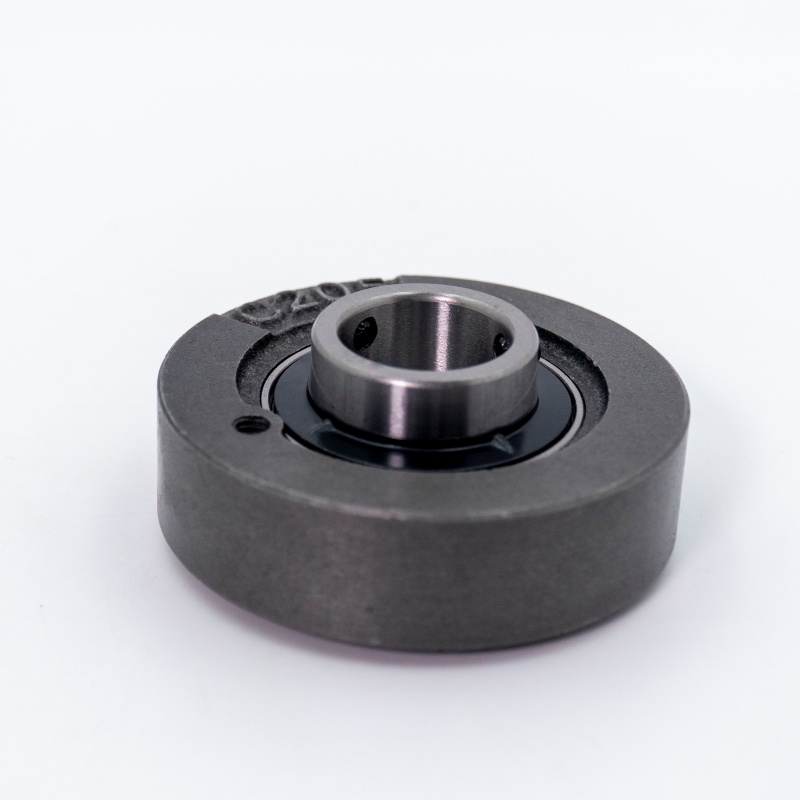

UCC212

یاتاقان های سری UC به استاندارد و مورد استفاده گسترده اشاره دارند واحدهای بلبرینگ توپ بلوک بالش با آستین آداپتوربشر در هسته آنها یک بلبرینگ شیار عمیق است که دارای یک است قطر بیرونی کروی (SPB) طراحی شده برای متناسب با متناسب با حفره کروی یک محفظه چدن. پایبندی به ابعاد متریک، این سری به طور خاص برای برنامه های صنعتی که نیاز به ظرفیت بار بالا ، نصب ساده و عملکرد قابل اعتماد دارند ، مهندسی شده است.

درخواست ارسال

یاتاقان های سری UC

ایزو	UCC212
بلبرینگ شماره	UC212
محفظه	C212

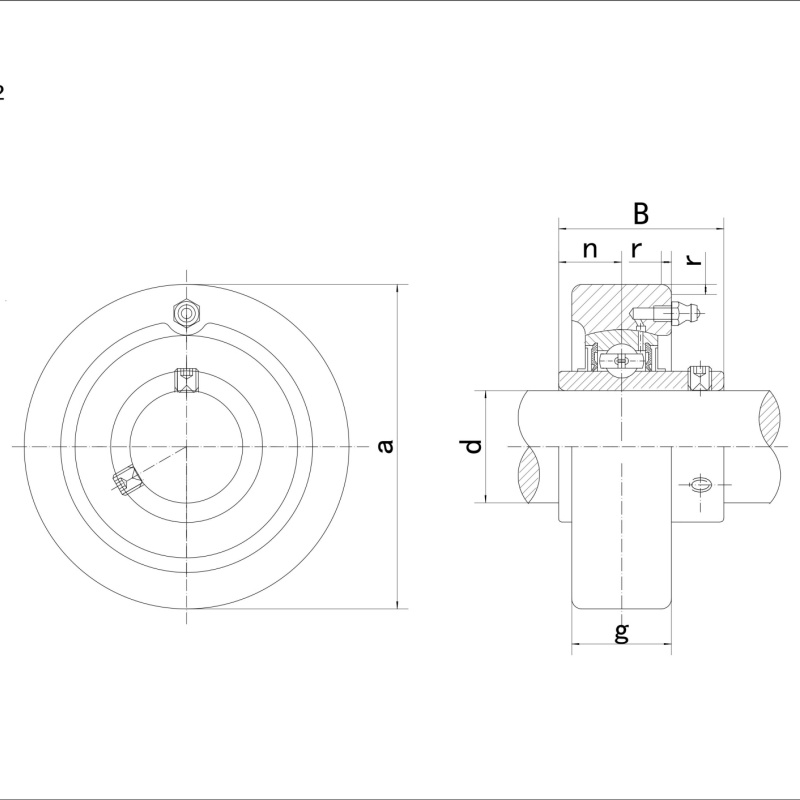

قطر	d	60 میلی متر
عرض کلی	a	130 میلی متر
عرض مسکن	g	38 میلی متر
ابعاد محفظه	r	2.5 میلی متر
عرض حلقه داخلی	B	65.1 میلی متر
مرکز تحمل از انتهای بلبرینگ	n	25.4 میلی متر
تحمل انبوه	2.52 کیلوگرم

ساختار یاتاقان های سری UC

یک واحد تحمل UC معمولی شامل مؤلفه های کلیدی زیر است:

محفظه بلوک بالش:به طور معمول از چدن خاکستری یا آهن انعطاف پذیر (به عنوان مثال ، پسوند UC-P) ساخته شده است که شامل سوراخ های نصب شده (پایه بلوک بلوک ، با سوراخ های پیچ و یا سوراخ های ضربه خورده) است ، و پشتیبانی و ثبات قوی را فراهم می کند.
بلبرینگ توپ شیار کروی بیرونی:بلبرینگ دارای یک حلقه داخلی است که برای قرار دادن روی یک شافت استوانه ای استاندارد (به عنوان مثال ، تحمل H7) طراحی شده است. حلقه بیرونی آن دارای a است سطح بیرونی کروی این صندلی ها در داخل کروی کروی مسکن است.
ترتیب آب بندی:مجهز به مهر و موم در هر دو طرف (معمولاً لاستیکی مانند NBR یا FKM) برای جلوگیری از ورود آلاینده ها ، خاک و رطوبت در هنگام حفظ روان کننده داخلی.
دستگاه قفل:در درجه اول استفاده می کند آستین آداپتور (نوع خارج از مرکز یا برداشت) همراه با مهره قفل و واشر. این مکانیسم منحصر به فرد اجازه می دهد تا یاتاقان با استفاده از اصطکاک محکم به شافت ایمن شود و فرآیندهای نصب و برطرف کردن را بسیار ساده کند. (توجه: برخی از انواع UC از یک حلقه داخلی متراکم با آستین آداپتور مخروطی استفاده می کنند).

ویژگی های کلیدی یاتاقان های سری UC

قابلیت خودسازی خود:تناسب کروی بین حلقه بیرونی و محوطه مسکن باعث می شود تا یاتاقان در آن قرار بگیرد سوء استفاده از شافت کوچک (به طور معمول تا 3 درجه)) ، جبران خطاهای نصب یا انحراف شافت.
نصب و نگهداری آسان:طراحی واحد از قبل مونتاژ شده ، همراه با سیستم قفل آستین آداپتور ، امکان پذیر است بسیار سریع و بدون ابزار نصب/برکناری در شفت های استوانه ای ، به حداقل رساندن هزینه های خرابی و نگهداری.
آب بندی برتر:مهر و موم های استاندارد محافظت بسیار خوبی در برابر محیط های سخت و با افزایش عمر تحمل دارند.
ظرفیت بار قوی:محفظه چدن محکم و ساخت و سازهای بلبرینگ عمیق توپ شیار را ارائه می دهد ظرفیت بار شعاعی و متوسط ظرفیت بار محوری.
سازگاری گسترده و قابل تعویض:تولید شده به استانداردهای متریک ISO (IS) ، و اطمینان از سهولت در جایگزینی و تهیه منابع یدکی در سطح جهان.

برنامه های بلبرینگ های سری UC

به لطف دوام ، سهولت استفاده و عملکرد قابل اعتماد آنها ، یاتاقان های UC در طیف گسترده ای از صنایع و برنامه ها یافت می شوند:

ماشین آلات کشاورزی (تراکتور ، برداشت کننده ، کارگران)
تجهیزات انتقال (نوار نقاله های کمربند ، نوار نقاله غلتکی)
تهویه و سیستم های HVAC (فن ها)
ماشین آلات دست زدن به مواد
تجهیزات ساختمانی
خطوط پردازش غذا و نوشیدنی
ماشین آلات نساجی
درایوهای صنعتی عمومی (موتورها ، گیربکس ها ، قرقره ها)

انتخاب یاتاقان های سری UC به معنای انتخاب است قابلیت اطمینان ، مقرون به صرفه و کارآیی عملیاتی.
