دسته

7000 دلار

یاتاقان های توپ تماس زاویه ای (ACBBS) واحدهای بلبرینگ با مهندسی دقیق هستند که به طور منحصر به فرد طراحی شده اند بارهای شعاعی و محوری ترکیبی، همزمان بر خلاف یاتاقان های توپ شیار عمیق ، آنها زاویه های تماس (به طور معمول بین 15 تا 40 درجه) را در خود جای می دهند ، و آنها را قادر می سازد تا از نیروهای محوری قابل توجهی در یک جهت پشتیبانی کنند ، اغلب در کنار نیروهای شعاعی متوسط. این طرح خاص باعث می شود آنها برای برنامه هایی که خواستار دقت چرخشی بالا و سختی در شرایط بارگذاری پیچیده هستند ، ضروری باشد.

درخواست ارسال

یاتاقان های توپ تماس زاویه ای

ایزو	7000 دلار
گودال	46100
قطر	d	10 میلی متر
قطر خارج	D	26 میلی متر
عرض	B	8 میلی متر
رتبه اصلی بار پویا	C	3 کیلو
رتبه اصلی بار استاتیک	C0	1.41 کیلوگرم
سرعت مرجع		25200 r/min
محدود کردن سرعت		20400 r/min
تحمل انبوه	0.025 کیلوگرم

ساختار و طراحی

اجزای اصلی بلبرینگ توپ تماس زاویه ای شامل موارد زیر است:
1. حلقه های داخلی و بیرونی:ویژگی های مشخصه مشخص با شانه های خاص شیب دار. زاویه تماس بین خط اتصال نقاط تماس بین توپ و راه های مسابقه و یک هواپیما عمود بر محور یاتاقان تشکیل شده است.
2. توپ های دقیق:توپ های فولادی درجه بالا بار را بین حلقه ها منتقل می کنند.
3. قفس:برای جلوگیری از تماس و اصطکاک ، حفظ توزیع بهینه گریس و هدایت توپ ها در حین کار ، توپ ها را به طور ایمن فاصله می دهد. قفس ها را می توان از فولاد فشرده ، برنج ماشینکاری شده یا پلیمرهای قوی (مانند PEEK) تهیه کرد.
4. مهر و موم/سپر (اختیاری):در برابر آلودگی محافظت کنید و روغن کاری را حفظ کنید. انواع مهر و موم شده در محیط های خواستار رایج است.
ACBBS تک ردیف بارهای محوری را در درجه اول در یک جهت قرار می دهد. مجموعه های دوبلکس (DB: پشت به پشت ، DF: چهره به چهره ، DT: Tandem) با نصب دو یا چند یاتاقان منفرد در کنار هم ایجاد می شوند تا بارها و لحظات بالاتر یا نیروهای محوری دو طرفه را کنترل کنند.

ویژگی های کلیدی و مزایای عملکرد

ظرفیت بار محوری بالا:برتری در برنامه های تحت سلطه بارهای رانش.
قابلیت سرعت بالا:هندسه داخلی بهینه شده و طرح های قفس باعث می شود سرعت چرخشی به طور قابل توجهی بالاتر در مقایسه با یاتاقان های غلتکی مخروطی تحت بارهای محوری مشابه باشد.
سفتی و استحکام بالا:مقاومت بسیار خوبی در برابر انحراف و تغییر شکل ، به ویژه در زیر بارگذاری ، تضمین موقعیت دقیق مؤلفه را فراهم می کند.
اصطکاک کم و دقت در حال اجرا:نمرات با دقت بالا عملکرد صاف با حداقل گشتاور و لرزش را ارائه می دهد.
طول عمر طولانی:از طریق مواد درجه بالا (به عنوان مثال ، فولاد با تخلیه) ، عملیات حرارتی پیشرفته و کنترل دقیق تولید حاصل می شود.
انعطاف پذیری نصب:گزینه های دوبلکس ، راه حل های متناسب را برای بار ، لحظه و نیازهای استحکام خاص فعال می کنند.

برنامه های اولیه و صنایع

یاتاقان های توپ تماس زاویه ای اجزای اساسی در بخش های متنوعی هستند که خواستار سرعت ، دقت و پشتیبانی بار ترکیبی هستند:

صنعت ماشین آلات:دوک های مراکز ماشینکاری CNC ، چرخ های ، لیت ها (با سرعت بالا ، دقت).
خودرو:قطب های چرخ (به ویژه در مجموعه های دوبلکس) ، انتقال ، توربوشارژرها ، موتورهای برقی ، سیستم های فرمان.
هوافضا:لوازم جانبی جت موتور ، انتقال هلیکوپتر ، سیستم های کنترل.
انتقال برق:گیربکس ، موتورهای برقی ، ژنراتورها ، پمپ ها ، کمپرسورها.
اتوماسیون صنعتی و روباتیک:اتصالات رباتیک با دقت بالا ، جداول چرخشی ، سیستم های حرکت خطی.
پمپ ها و کمپرسورها:شفت های پروانه ، دوک های کمپرسور با سرعت بالا.
دست زدن به مواد:سیستم های نوار نقاله نیاز به دقت و سرعت دارند.
ماشین آلات کشاورزی و ساختمانی:گیربکس ، درایوهای نهایی که سرعت و بارهای محوری همزیستی هستند.

محیط کاربردی

ACBB ها در محیط های مختلف خواستار ، از جمله:

ماشین آلات پر سرعت:مهندسی برای ثبات و تولید حرارت کم در RPM های بالا.
سیستم های موقعیت یابی دقیق:تأمین استحکام و دقت در ابزار و اتوماسیون.
برنامه های کاربردی با محوری قابل توجه:رسیدگی به نیروهای محرک غالب یک طرفه به طور کارآمد.
درجه حرارت متوسط تا زیاد:با سیستم چربی یا روغن کاری مناسب. انواع تخصصی برای محیط های شدید وجود دارد.
محیط های آلوده به حالت تمیز:با استفاده از راه حل های موثر آب بندی (مهر و موم های تماس ، مهر و موم های هزارتوی بدون تماس).

پایان

یاتاقان های توپ تماس زاویه ای ما نشان دهنده اوج عملکرد برای برنامه های کاربردی است که نیاز به مدیریت همزمان با سرعت بالا ، فشار محوری قابل توجه و بارهای شعاعی دارند. مهندسی شده با مواد دقیق ، طرح های پیشرفته و کنترل کیفیت دقیق ، آنها استحکام بی نظیر ، دقت چرخشی و عمر خدمات گسترده را ارائه می دهند. به ACBB های ما اعتماد کنید تا بهره وری ، کارآیی و قابلیت اطمینان ماشین آلات مهم خود را در صنایع بی شماری افزایش دهید.

اخبار قبلی

7000 ب

اخبار بعدی

UCC209-26

با ما تماس بگیرید

محصولات مرتبط

6952

یاتاقان توپ شیار عمیق یکی از انواع پرکاربرد یاتاقان های نورد است. از یک حلقه داخلی ، حلقه بیرونی ، توپ های فولادی و قفس (یا اجزای آب بندی) تشکیل شده است. راه های شیار عمیق روی حلقه های داخلی و بیرونی به آن اجازه می دهد تا در برابر بارهای شعاعی مقاومت کند و محدود شود ...

بیشتر بخوانید

6814 2RS

بیشتر بخوانید

NU2217

یاتاقان های غلتکی استوانه ای بلبرینگ در حال نورد به طور خاص برای تهیه بارهای شعاعی بالا هستند. عناصر نورد اصلی آنها غلطک های استوانه ای هستند که تماس خطی را با راه های Raceways برقرار می کنند. این طرح باعث می شود که آنها در کار با نیروهای شعاعی خالص ، به عنوان مؤلفه های مهم در طیف گسترده ای از کاربردهای صنعتی خدمت کنند. در مقایسه

بیشتر بخوانید

NUP308

بیشتر بخوانید

UC307

یاتاقان های سری UC به واحدهای بلبرینگ توپ بلوک بلوک استاندارد شده با استفاده از آستین های آداپتور اشاره دارند. در هسته آنها یک یاتاقان توپ شیار عمیق است که دارای قطر بیرونی کروی (SPB) است که به گونه ای طراحی شده است که در حفره های کروی متناسب با یک محفظه چدن قرار بگیرد. این سریال با پایبندی به ابعاد متریک ، ...

بیشتر بخوانید

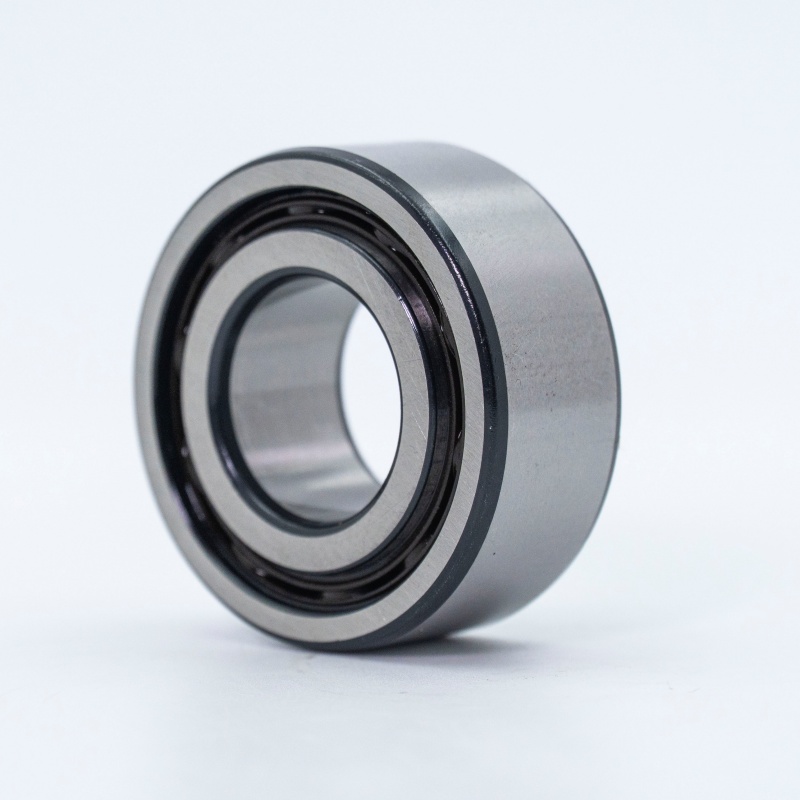

3312 2RS
