6317

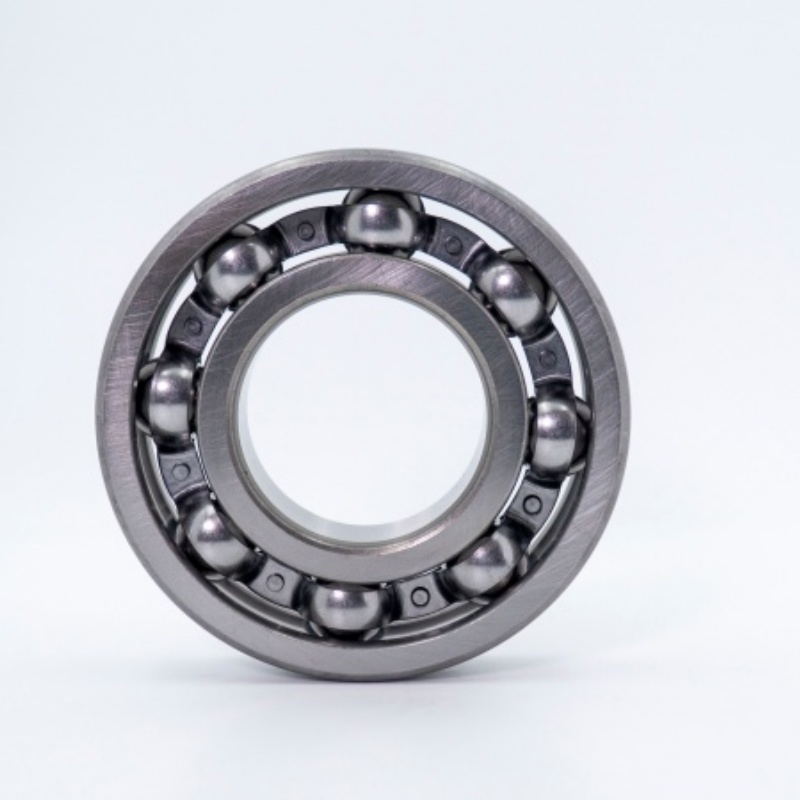

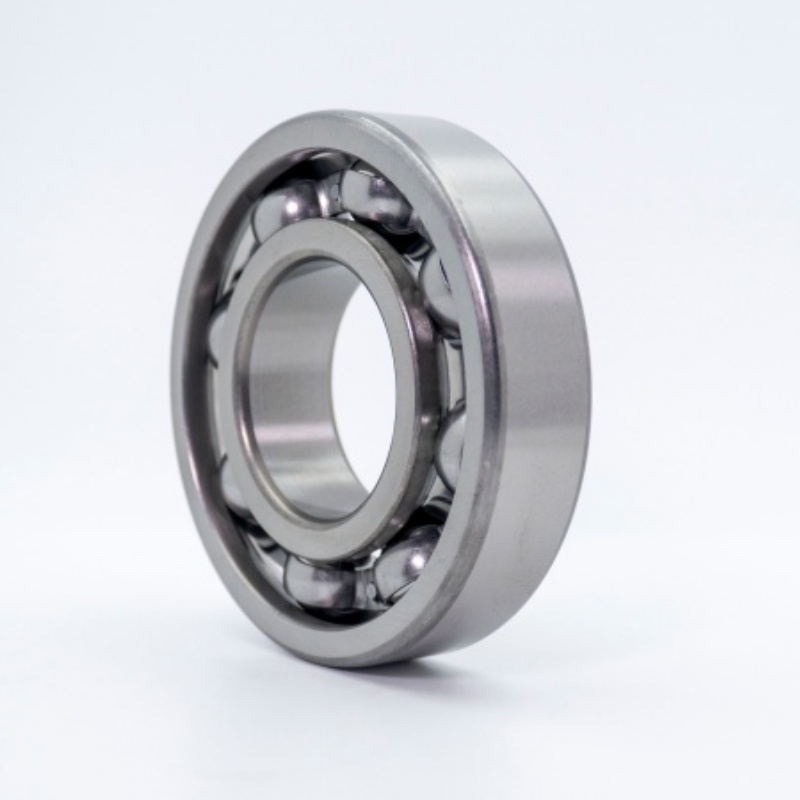

یاتاقان توپ شیار عمیق یکی از انواع پرکاربرد یاتاقان های نورد است. از یک حلقه داخلی ، حلقه بیرونی ، توپ های فولادی و قفس (یا اجزای آب بندی) تشکیل شده است. راه های شیار عمیق روی حلقه های داخلی و بیرونی به آن اجازه می دهد تا در برابر بارهای شعاعی و بارهای محوری دو طرفه به طور همزمان مقاومت کند. شناخته شده به دلیل ساختار ساده و عملکرد قابل اعتماد ، در تجهیزات مختلف مکانیکی مورد استفاده قرار می گیرد.

درخواست ارسال

یاتاقان های توپ شیار عمیق

ایزو	6317
گودال	317

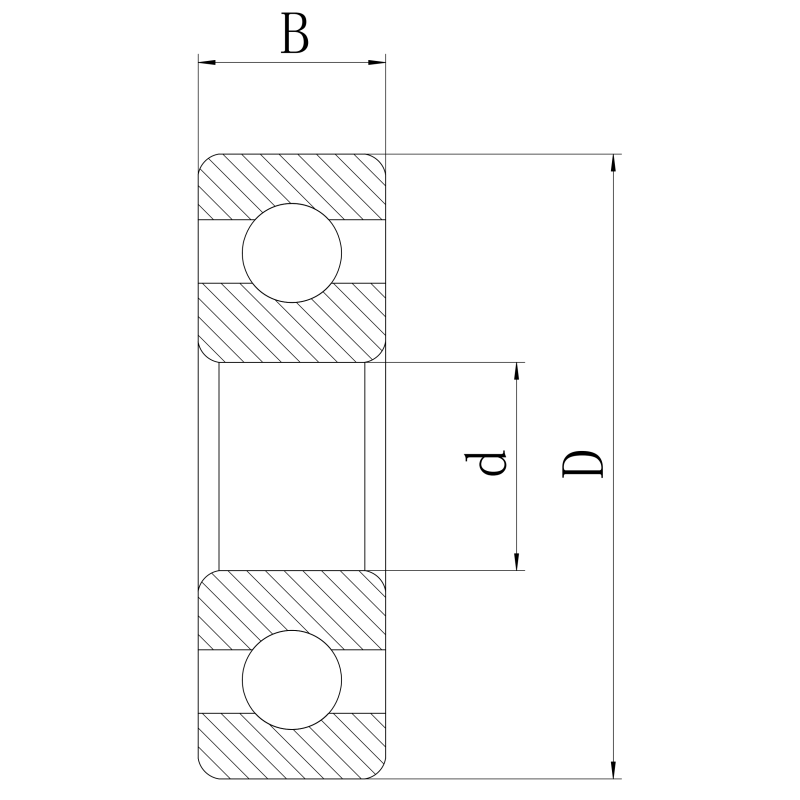

قطر	d	85 میلی متر
قطر خارج	D	180 میلی متر
عرض	B	41 میلی متر
رتبه اصلی بار پویا	C	119.7 کیلو نیوتن
رتبه اصلی بار استاتیک	C0	86.9 kn
سرعت مرجع		2700 r/min
محدود کردن سرعت		2300 r/min
تحمل انبوه	4.25 کیلوگرم

ویژگی های یاتاقان های عمیق توپ شیار

قابلیت سرعت بالا: طراحی بهینه شده Raceway اصطکاک را به حداقل می رساند و امکان عملکرد پر سرعت را فراهم می کند.
از دست دادن اصطکاک کم: منطقه تماس کوچک بین توپ ها و راه های مسابقه باعث کاهش مقاومت و مصرف انرژی می شود.
عمر و قابلیت اطمینان طولانی: فولاد و ماشینکاری با کیفیت بالا از دوام و ثبات اطمینان حاصل می کنند.
ظرفیت بار دو طرفه: بارهای شعاعی و بارهای محوری دو طرفه را در خود جای می دهد.
نصب آسان: بدون تنظیم تراز مورد نیاز ، ساختار ساده و هزینه های کم نگهداری.

طبقه بندی یاتاقان های توپ شیار عمیق

با آب بندی نوع:
- یاتاقان های باز: بدون مهر و موم ؛ به روغن کاری منظم نیاز دارید.
- یاتاقان های محافظ (ZZ/2Z): سپرهای تک یا دو فلزی برای محافظت از گرد و غبار (نه روغن محکم).
- یاتاقان های مهر و موم شده (RS/2RS): مهر و موم های لاستیکی برای مقاومت در برابر گرد و غبار/آب و احتباس گریس.
اندازه:
- یاتاقان های مینیاتوری: قطر مته <10 میلی متر ، در ابزارهای دقیق استفاده می شود.
- یاتاقان های استاندارد: اندازه های مشترک (به عنوان مثال ، سری 6200).
- یاتاقان های با اندازه بزرگ: برای تجهیزات صنعتی سنگین.
انواع خاص:
- یاتاقان های استیل ضد زنگ: مقاوم در برابر خوردگی برای محیط های مرطوب/شیمیایی.
- یاتاقان های ترکیبی سرامیکی: توپ های سرامیکی برای کاربردهای درجه حرارت بالا و ضد مغناطیسی.

کاربردهای یاتاقان های توپ شیار عمیق

یاطاقان توپ شیار عمیق تقریباً در تمام بخش های صنعتی از جمله:

موتورها و ژنراتورها: پشتیبانی از چرخش روتور با سرعت بالا.
اجزای خودرو: جعبه دنده ، قطب های چرخ ، کشش کمربند.
لوازم خانگی: موتورهای موجود در ماشین لباسشویی ، تهویه مطبوع و جاروبرقی.
ماشین آلات صنعتی: پمپ ها ، فن ها ، کمربندهای نوار نقاله ، اسپیندل ابزار.
تجهیزات دقیق: ابزارهای پزشکی ، اتصالات روباتیک ، موتورهای هواپیماهای بدون سرنشین.

یادآوری گرم: ما طیف گسترده ای از یاتاقان های توپ شیار عمیق را در مشخصات و مدل های مختلف ارائه می دهیم. لطفاً مناسب ترین محصول را بر اساس الزامات خاص برنامه خود (مانند میزان بار و جهت ، سرعت ، الزامات دقت ، فضای نصب ، شرایط محیطی و غیره) انتخاب کنید. احساس راحتی کنید!
