23036 CAW33

بلبرینگ کروی یک یاتاقان بسیار مهندسی شده است که برای برتری در شرایط عملیاتی طراحی شده است. ویژگی تعیین کننده آن آن است قابلیت خودسازیبشر این امر به طور خودکار جبران نادرست بین شافت و محفظه ، ناشی از خطاهای نصب ، انحراف شافت یا حل و فصل بنیاد (به طور معمول تا 1.5 درجه - 3 درجه) را جبران می کند. این توانایی منحصر به فرد ، آنها را به عنوان راه حل ایده آل برای برنامه های کاربردی که شامل بارهای سنگین ، بارهای شوک و موقعیت هایی است که برخی از انعطاف پذیری اجتناب ناپذیر است ، تبدیل می کند.

درخواست ارسال

بلبرینگ کروی

ایزو	23036 CAW33
گودال	3003136 ساعت
قطر	d	180 میلی متر
قطر خارج	D	280 میلی متر
عرض	B	74 میلی متر
رتبه اصلی بار پویا	C	710 کیلوگرم
رتبه اصلی بار استاتیک	C0	1260 کیلوگرم
سرعت مرجع		800 r/min
محدود کردن سرعت		1000 r/min
تحمل انبوه	17.36 کیلوگرم

طراحی ساختاری

بلبرینگ از چهار مؤلفه اصلی تشکیل شده است:

حلقه داخلی:دارای دو راهرو با دنده برای راهنمایی غلتکی است.
حلقه بیرونی:یک مسیر مسابقه ای کروی مقعر در حفره خود دارد. مرکز انحنای این مسیر مسابقه همزمان با مرکز بلبرینگ است و باعث می شود که خود ترازو را انجام دهد.
غلطک ها:غلطک های بشکه ای شکل (کروی) ، یا متقارن یا نامتقارن ، آزادانه در مسیر کروی حلقه بیرونی می چرخند و اجازه می دهند شیب و چرخش.
قفس:قرار دادن و جدا کردن غلطک ها ، به حداقل رساندن اصطکاک و چرخش هدایت. قفس ها به طور معمول از فولاد فشرده یا برنج ماشینکاری ساخته شده اند. یاتاقان دارای دو ردیف غلطک برای ظرفیت بار بالا است.

خصوصیات اصلی

خودآزمایی برتر:تحمل نادرست شافت قابل تحمل ، محافظت از تحمل در برابر استرس لبه و نارسایی زودرس ، افزایش عمر خدمات.
ظرفیت بار استثنایی:غلطک های بشکه ای یک منطقه تماس بزرگ را با جاده بیرونی کروی حفظ می کنند و ظرفیت بار شعاعی بسیار بالایی را فراهم می کنند و امکان بارگذاری بار محوری دو طرفه متوسط را دارند.
استحکام و مقاومت در برابر شوک:ساخت و ساز محکم بارهای سنگین ، بارهای ضربه و ارتعاشات را به طور مؤثر انجام می دهد.
هندسه داخلی بهینه شده:راهنمایی غلتک کارآمد ، حتی توزیع استرس ، اصطکاک کم و دمای در حال اجرا خنک کننده را تضمین می کند.
سهولت تعمیر و نگهداری (طراحی مته سوراخ شده):نسخه هایی با آستین های متراکم و آداپتور ، نصب آسان و برکناری در شفت های استوانه ای بدون شانه را تسهیل می کنند.

برنامه های معمولی

یاتاقان های غلتکی کروی در بسیاری از صنایع سنگین و محیط های خواستار ، از جمله:

ماشین آلات سنگین: تجهیزات معدن (سنگ شکن ، آسیاب) ، گیاهان متالورژی (آسیاب های نورد) ، تولید سیمان (آسیاب های خام ، کوره).
دست زدن به مواد: صفحه های ارتعاش ، نوار نقاله های بزرگ ، آسانسورهای سطل.
تولید برق: گیربکس های توربین بادی ، گیاهان هیدروالکتریک ، کاهش دهنده دنده.
بخش های دیگر: ماشین آلات کاغذی ، سیستم های پیشرانه دریایی ، جعبه های محور راه آهن (طرح های خاص) ، غلطک های پشتیبانی و پشتیبانی عمومی صنعتی.

اخبار قبلی

23038 MBW33

اخبار بعدی

NJ413

با ما تماس بگیرید

محصولات مرتبط

HK1512

یاتاقان های غلتکی سوزن از غلطک های استوانه ای با نسبت طول به قطر بیش از 4: 1 استفاده می کنند. این هندسه "سوزن مانند" ظرفیت بار شعاعی استثنایی را در مقاطع بسیار جمع و جور امکان پذیر می کند و راندمان فضایی برتر را در مقایسه با یاتاقان های توپ با ابعاد معادل فراهم می کند.

بیشتر بخوانید

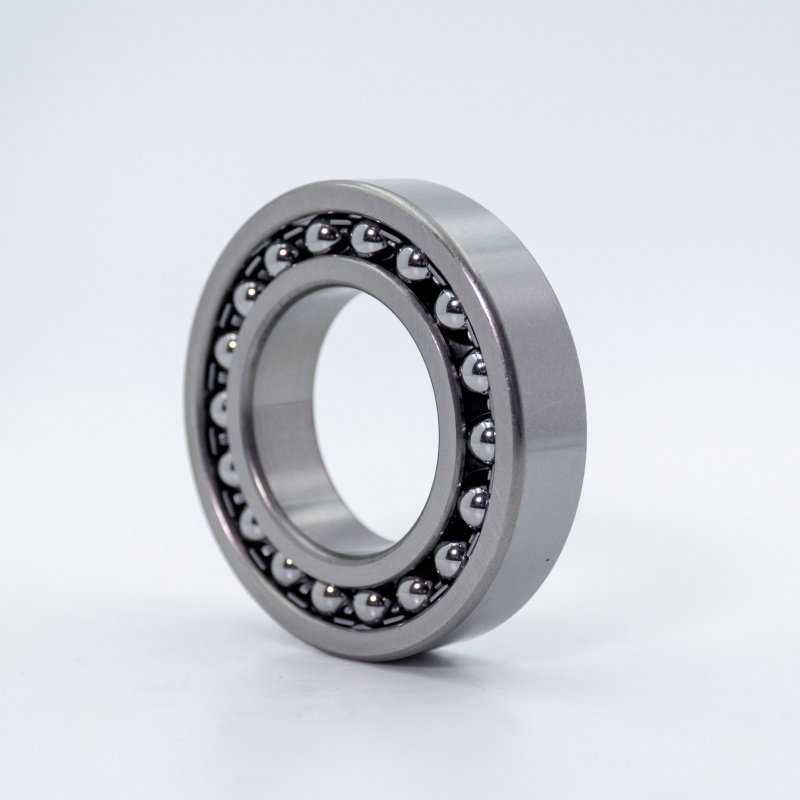

2215
