Kategoria
K3x5x9
Orratz Roller Errodamenduak arrabol zilindrikoak erabiltzen ditu 4: 1etik gorako luzera duten diametroa duten ratioa. Geometria "orratz modu" honek aparteko karga erradialaren ahalmena ahalbidetzen du zeharkako sekzio trinkoen barruan, maila eraginkortasuna eskainiz dimentsio baliokideen errodamendukin alderatuta.
Orratz errodamenduak
| ISo | K3x5x9 | |
| Raceway Diametro barruko eraztuna | Fw | 3 mm |
| Kanpoko diametroa | Ews | 5 mm |
| Zabal | Bc | 9 mm |
| Oinarrizko karga dinamikoen balorazioa | C | 0,82 |
| Oinarrizko karga estatikoaren balorazioa | C0 | 0,71 |
| Abiadura mugatzea | 24000 r / min | |
| Errodamendu masiboa | 0.0004 kg | |
Egiturazko matxura
Funtsezko osagaiak hauek dira:
- Kanpoko eraztun: Arrazoiarekin normalean (Cageless motak Omit Kanpoko eraztuna)
- Orratz arrabolak: Zehaztasun-lurreko arrabolak karga transmititzeko lerroko kontaktu bidez
- Kaiola: Letoizko / altzairua / polimero materialen tartea arrabolak (Cageless motak kaiola baztertzen dira)
- Barruko eraztuna: Aukerako osagaia (adibidez, na-mota barne eraztunarekin, RNA motako gabe)
Sailkapen sistema
- Diseinuaren arabera: Osagarri osoa (karga altua), kaiola (abiadura handiko gai)
- Funtzioaren arabera: Erradiala, bultzada, konbinazio errodamenduak
- Mota bereziak: Flanted (posizionamendu axiala), lerrokatzea (desegokien kalte-ordaina)
Abantaila teknikoak
| Bereizgarri | Ingeniaritza prestazioa |
| Atal ultra-slim | % 60 espazio erradiala aurrezten du |
| Karga handiko dentsitatea | % 300 gaitasun handiagoa vs pilotak |
| Shock Erresistentzia | Lineako kontaktuak estresa banatzen du |
| Biraketa zehaztasuna | ± 0,03mm zehaztasun sistemetarako |
| Oharra: Abiadura Muga Kaiolaren Materialaren arabera aldatu egiten da |
Industria aplikazioak
- Automatismo: Transmisioak (adibidez, jtekt nk17 / 20), hagaxkak konektatzen
- Robotika: Artikulazio artikulatuak (osagarri mota nagusi)
- Aeroespiazio: APU Rotor Support errodamenduak
- Medikuntza-: CT eskanerra gantry biraketa (MRI-seguruen bertsioak)
- Eraikuntza: Ponpa hidraulikoko unitateak (Timken Tor 47)
Ingurumen egokitzapena
| Baldintza | Gomendatutako irtenbidea |
| Tenperatura altua | Zeramikazko estalitako arrabolak + kaiola bereziak |
| Komunikabide korrosiboak | Altzairu herdoilgaitze osoa (SS atzizkia) |
| Kutsatutako guneak | Ezpain bikoitzeko harremanetarako zigiluak (2RS) |
| Abiadura ultra-handia | Polimero kaiolak + olio-aireko lubrifikazioa |
Jar zaitez gurekin harremanetan
Lotutako produktuak
Nf306
Errodamendu zilindriko errodamenduak errodamendu errodamenduak dira, berariaz, askotariko karga erradial altuak hartzeko. Haien funtsezko elementuak lasterketekin harreman lineala egiten duten arrabol zilindrikoak dira. Diseinu honek aparteko eraginkorrak bihurtzen ditu indar erradial hutsak maneiatzean, industria aplikazio ugariko osagai kritiko gisa balioesten. Alderatuta ...
6420 zz
Zirrikitu sakon bat errodadura gehien erabiltzen den errodamendu mota gehienetako bat da. Barneko eraztuna, kanpoko eraztuna, altzairuzko pilotak eta kaiola (edo zigilatzeko osagaiak) osatzen dute. Barruko eta kanpoko eraztunen gaineko zirrikitu sakonek karga erradialak eta mugatuak jasateko aukera ematen dute ...
7001 b
Angular Harremanetarako Baloi errodamenduak (ACBBS) zehaztasunez diseinatutako unitateak dira, aldi berean, erradial eta axial karga konbinatuak kudeatzeko diseinatutako unitateak. Groove bola errodamendu estandarrei ez bezala, harremanetarako angeluak (normalean 15 ° eta 40 ° artekoak dira), indar axial handiak norabide bakarrean onartzen dituzte, askotan indar erradial moderatuekin batera. Hau ...
UCFL208-24
UC serieko errodamenduak adaptatzaile mahuka duten bola errodadura estandarizatuak eta oso erabilgarriak dira. Haien muinean zirrikitu sakona da, kanpoko diametro esferikoa (SPB) osatutako burdinazko etxebizitza baten ertz esferikoan sartzeko diseinatua. Neurri metrikoei atxikita, serie hau da ...
6848
Zirrikitu sakon bat errodadura gehien erabiltzen den errodamendu mota gehienetako bat da. Barneko eraztuna, kanpoko eraztuna, altzairuzko pilotak eta kaiola (edo zigilatzeko osagaiak) osatzen dute. Barruko eta kanpoko eraztunen gaineko zirrikitu sakonek karga erradialak eta mugatuak jasateko aukera ematen dute ...

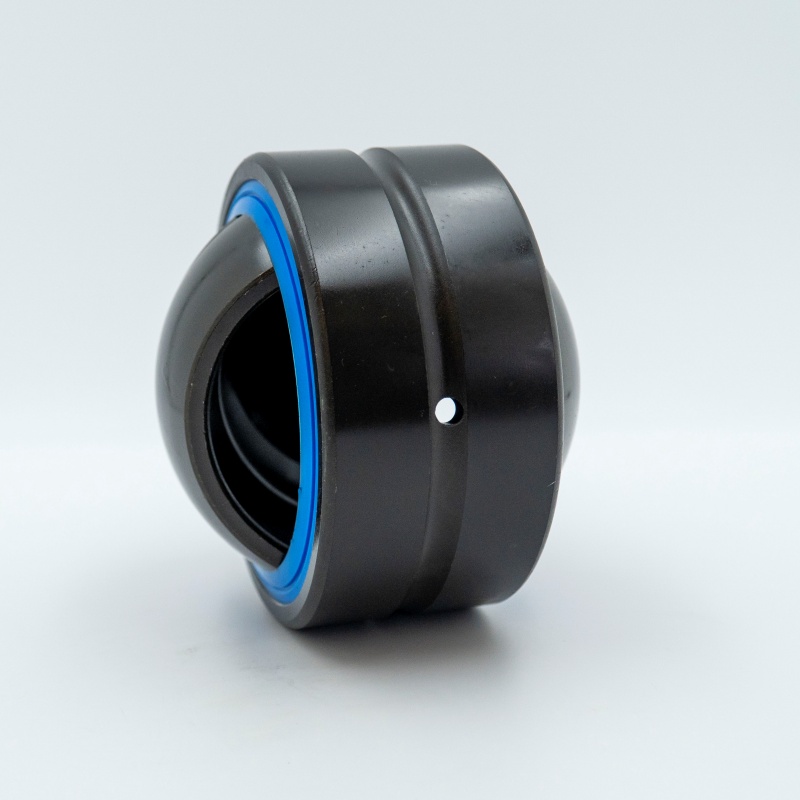

Gez50es 2RS
