Kategoria
Gez50es 2RS
Errodamenduzko errodamendu esferikoak, elkarrekintza-errodamenduak ere ezagutzen dira, osagai mekanikoak dira, angelu misalignazio eta angelu angeluarra eta konektatutako zatien arteko mugimenduak oszaitzeko edo biratzeko. Baloi estandarra edo errodamendu estandarrak ez bezala, esferikoki itxurako kontaktuaren azalera (barruko eraztuna) kanpoko eraztun esferiko baten barruan artikulatzen dira. Diseinu honek aldi berean norabide anitzetan mugimendua ahalbidetzen du.
Errodamendu arrunta esferikoa

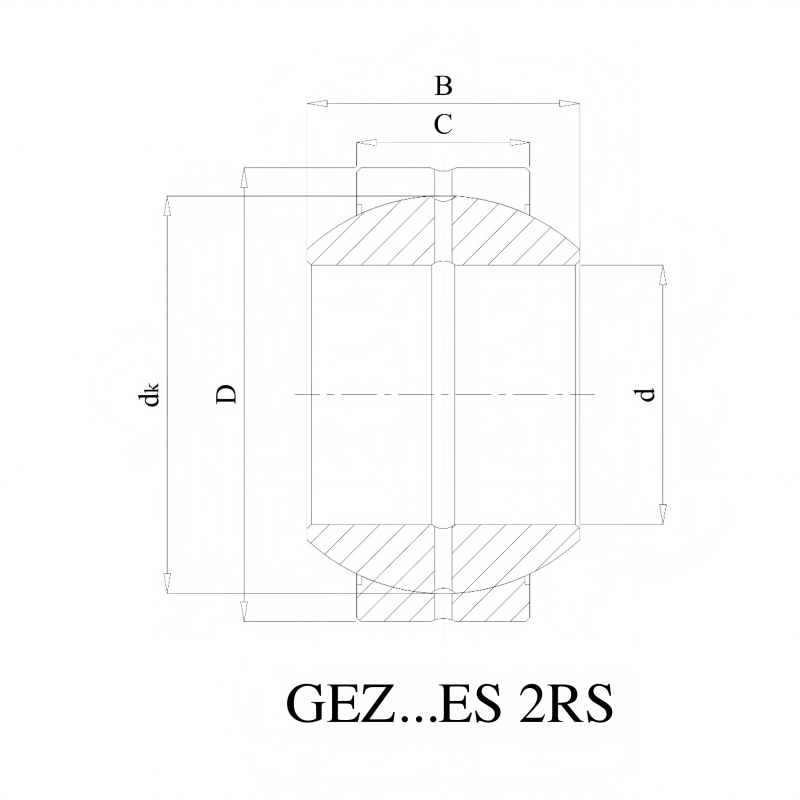

| ISo | Gez50es 2RS | |
| Per diametroa | d | 2 hazbeteko |
| Kanpoko diametroa | D | 3.1875 hazbete |
| Zabal | B | 1,75 hazbete |
| Zabalera Kanpoko Eraztuna | C | 1,5 hazbete |
| Oinarrizko karga dinamikoen balorazioa | Dyn.c | 224 |
| Oinarrizko karga estatikoaren balorazioa | Stat.co | 670 KN |
| Raceway Diametro barruko eraztuna | ks | 2.874 hazbete |
| Chamfer dimentsioa aspertu zen | R1s | 0,024 hazbete |
| Chamfer dimentsioaren kanpoko eraztuna | R2s | 0,04 hazbete |
| Errodamendu masiboa | 0,93 kg | |
Egitura
Gure errodamendu arinak bi osagai nagusi dira:
- Barruko eraztuna:Barruko eraztunak gainazal irristakorraren antzezpena duen kanpoko diametro esferiko konbexikoa du.
- Kanpoko eraztuna:Kanpoko eraztunak ertz esferiko konkretu bat du. Mota honen arabera, kanpoko eraztuna sinplea izan daiteke (etxebizitzetan sakatzea), flange bat (kokapen erradiala) edo sartuta, zurtoin integrala (hagaxka mota). Harremanetarako gainazal irristakorrak normalean marruskadura baxuko estaldura edo gainazaleko tratamendu bereziekin hornitzen dira, higadura minimizatzeko eta errendimendua hobetzeko.
Funtsezko ezaugarriak
- Auto-lerrokatzea:Misalignazio estatiko eta dinamiko esanguratsua du (ardatzaren desbideratzea, akatsak muntatzea).
- Karga handiko edukiera:Ingeniari karga erradial handiak, karga axialak edo karga konbinatuak jasateko hainbat norabidetan.
- Shock-xurgapena:Inpaktu kargak eta bibrazioa amortizatzeko gai da.
- Mantenu txikiko aukerak:Mota askotako funtzioak mantentze-lanetarako edo baldintza gogorretan zerbitzu-tarte luzeak egiteko diseinu sendoak, zigiluak eta korrosioarekiko materialak dira.
- Mugimendu leuna:Marruskadura txikiko gainazal irristakorrak artikulazio zehatza bermatzen du.
- Diseinu trinkoa:Espazioa aurreztea antzeko artikulazioa lortzen duten errodamendu anitzekin alderatuta.
Aplikazio lehen industriak
Errodamendu arrunt esferikoak ezinbestekoak dira ingeniaritza ingurune zorrotzetan, bereziki:
- Automozioa eta garraioa:Esekidura sistemak, zuzendaritza-loturak, drivetrainak.
- Makineria industriala:Zilindro hidraulikoak, materialak manipulatzeko ekipoak, ontziratzeko makineria, nekazaritzako makineria.
- Eraikuntza eta Ingeniaritza Ekipoak:Hondeatzaileen boom artikulazioak, garabi loturak, kargatzaileak.
- Nekazaritza:Traktoreak, uzta, plugak.
- Meatze:Errodamendu sendoak, garraiatzaileak, garraiatzaileak, muturreko karga eta kutsaduraren azpian.
- Energia eolikoa:Pitch eta Yaw sistemak fidagarritasuna behar dute karga eta eguraldi desberdinetan.
Aplikazio tipikoak makineria eta inguruneetan
Errodamendu horiek funtsezkoak dira artikulazio puntu kritikoetan:
- Punta puntuak:Lotura besoak, palanka batzarrak.
- Zilindro hidraulikoa / pneumatikoa:Begiak begiak eta aztarnak.
- Kontrol sistemak:Eragingailuak, mugimendu zehatzak behar dituzten loturak.
- Esekidura artikulazioak:Ibilgailuetan eta ekipoetan artikulazio artikulatuak.
- Ingurune gogorrak:Hautsa, zikinkeria, hezetasuna, tenperatura altuak / baxuak eta produktu kimikoen edo itsasoko uretarako esposizioa (korrosioarekiko aldaerak erabiltzea).
Gure zehaztasun-ingeniaritzako errodamendu esferikoek artikulazio konponbide fidagarriak eskaintzen dituzte munduko erronka industrial gogorrenentzat.
